Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18

№3964384
Создано: 7 июля 2024

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 2

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 3

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 4

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 5

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 6

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 7

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 8

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 9

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Днепр - изображение 10

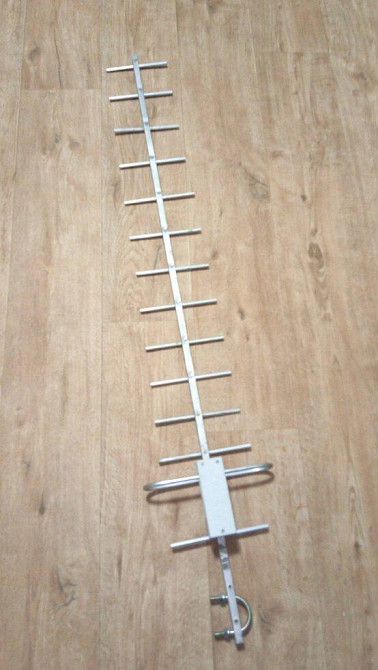

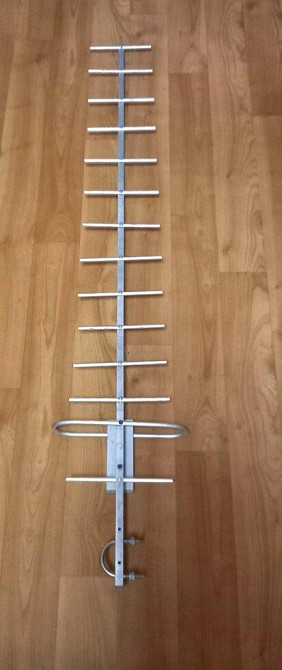

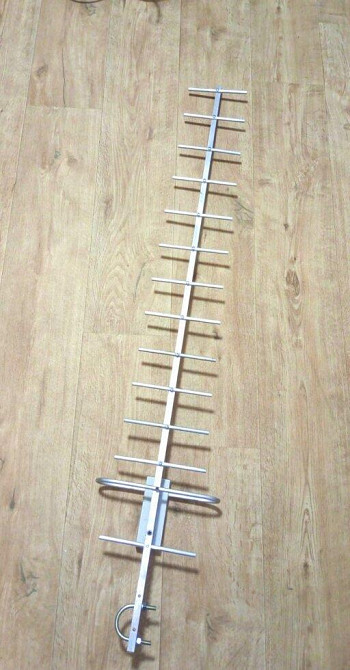

Антенна 770-970 МГц 18 дБ направленная DP-779718A.Технические характеристики:
Размещение: внешняя
Тип антенны: направленная
Усиление: 18 дБ
Сопротивление: 50 Ом

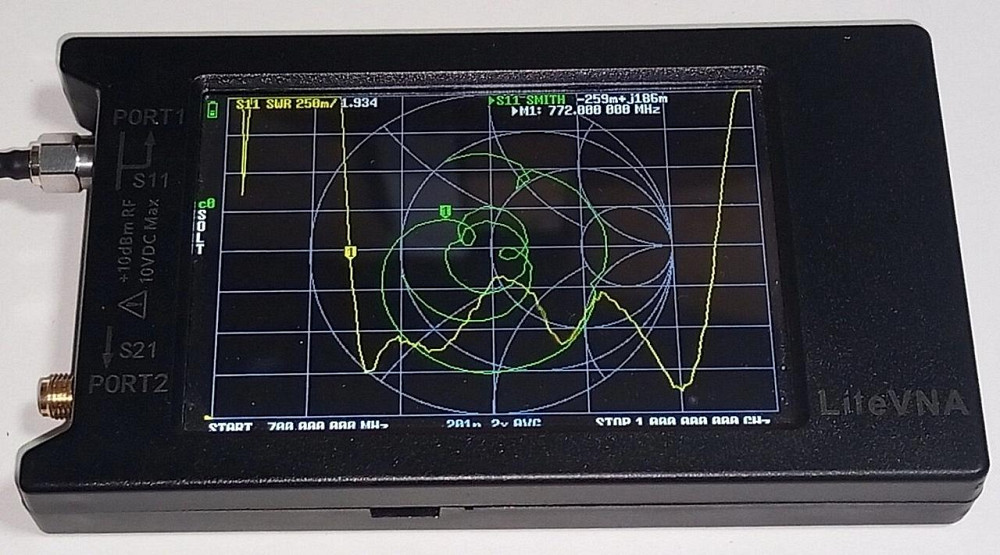

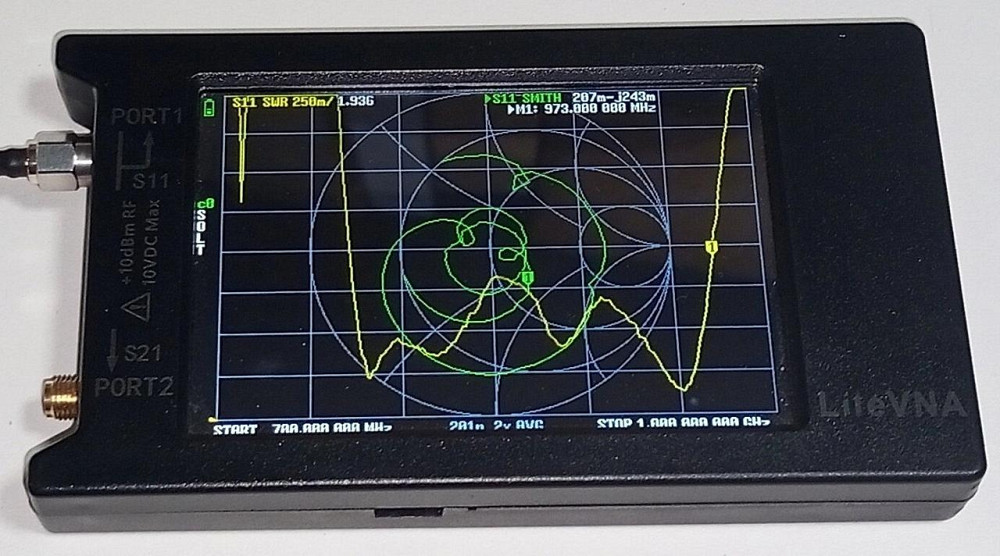

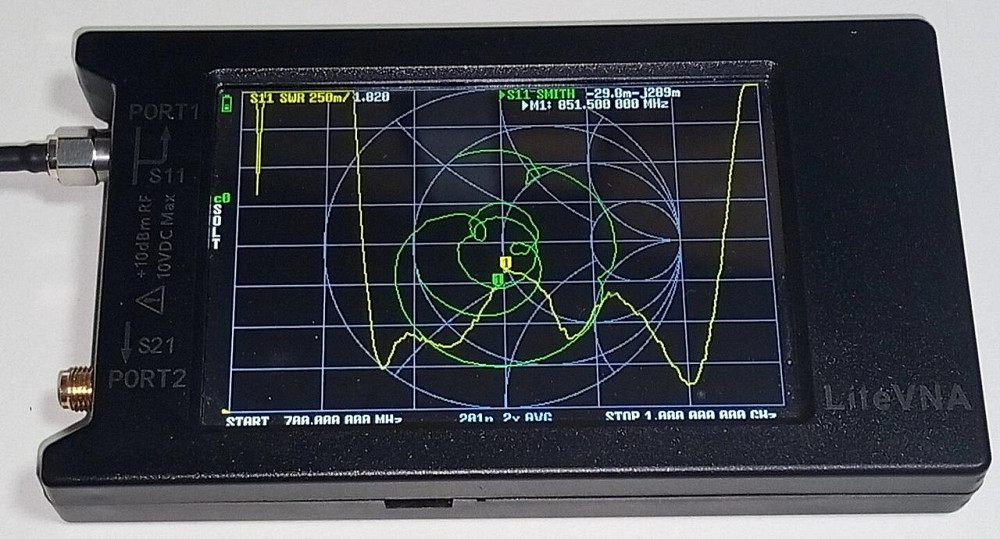

Полоса рабочих частот с КСВ не больше 2.0: 770-970 МГц
Полосу частот в небольших пределах можно изменять длиной петли согласования. При большей длине полоса сдвигается ниже и наоборот.
Максимальная мощность: до 50 Вт
Количество элементов: 14
Длина стрелы антенны: 135 см
Материал конструкции антенны: алюминий
Длина кабеля в комплекте (м): нет.Комплектация:
1. Антенна VK7797-18 770-970 МГц 18 дБ
2. Петля согласования на 240 мм.Кабель, разъемы можно докупить отдельно в этих разделах:

Кабель подключается непосредственно к петлевому вибратору с помощью петли согласования (входит в комплект).
Зачистите кабель, скрутите жилу кабеля с одной из жил петли согласования.

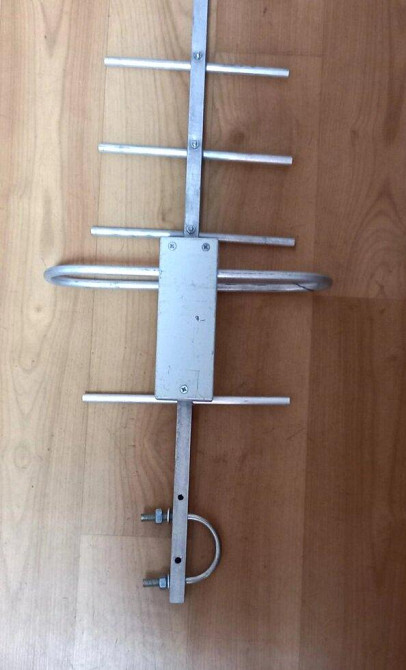

Скрученная и свободная центральные жилы петли согласования подключаются к контактам в пластиковой коробке на петлевом вибраторе антенны.
Оплетка кабеля и петли соединяются вместе и никуда не подсоединяются.
Полярность не имеет значения.
Пример подключения:
