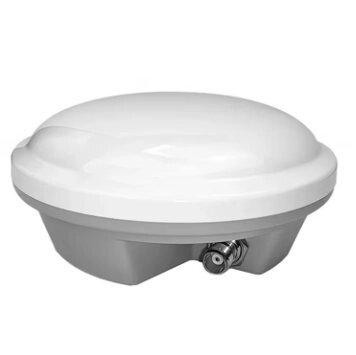

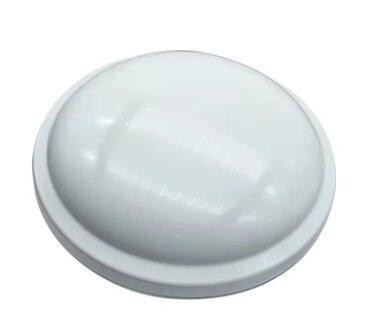

Антенна GPS AG-30 RTK, LNA 40dBi, RHCP, TNC-female, GPS Beidou GLONASS Galileo
7 495 грн
Антенна GPS AG-30 RTK, LNA 40dBi, RHCP, TNC-female, GPS Beidou GLONASS Galileo
№4042425 Создано: 26 ноября
Антенна GPS AG-30 RTK, LNA 40dBi, RHCP, на магнитах, TNC-female, GPS Beidou II GLONASS Galileo.AG-30 — это многочастотная измерительная антенна GNSS, которая поддерживает прием спутниковых навигационных сигналов в диапазоне частот Beidou II, GPS и ГЛОНАСС L1/L2.
Она может широко использоваться в высокоточных навигационных и позиционных ситуациях, таких как геодезическая съемка и картографирование, океанографическая съемка, точное земледелие и мониторинг деформаций.

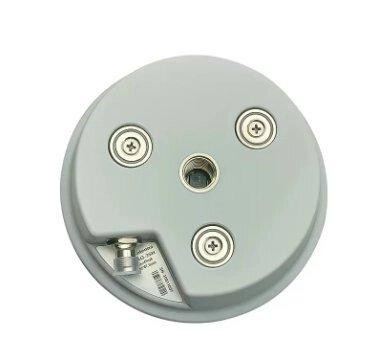

Нижняя часть изделия оснащена 3 магнитами и стандартной большой гайкой 5/8-11 для легкой установки.
Конструкция с несколькими точками подачи обеспечивает правостороннюю круговую поляризацию и работу фазового центра, что снижает влияние ошибок измерения;
Коэффициент усиления антенного блока высок, а эффект приема спутниковых сигналов при малых углах возвышения хорош, что гарантирует достаточное количество доступных спутников в системе;
Малошумящий усилитель использует технологию предварительной фильтрации для эффективного подавления внеполосных помех и повышения надежности системы;
Защита корпуса IP67 гарантирует длительную работу антенны в полевых условиях.RTK (RTK Rover) определяет координаты с точностью 2 сантиметра с помощью технологии RTK (Real Time Kinematic).
Используется во многих областях и отраслях, где необходимо определение точных координат.
RTK Rover является навигационным оборудованием, предназначенным для выполнения точных работ на сельскохозяйственной технике (точного земледелия), в строительстве, геодезии и т.д.
Как это работает?
RTK ровер вычисляет местонахождение по сигналам навигационных систем GPS, GALILEO и BEIDOU, а также дополнительно использует RTK сообщения уточняющие координаты до сантиметровой точности.
RTK сообщения принимаются RTK ровером от базовой станции или сети базовых станций через один из двух возможных по выбору каналов связи – 1) через интернет, или 2) по радиоканалу LoRa.
RTK Ровер выдает данные с потоковыми координатами по COM-порту и/или беспроводному интерфейсу bluetooth, ровер соединяется с планшетом, на котором установлена программа для геодезии, или какая-либо другая программа для навигации.Основные технические показатели:
Архитектура патча: двойной четырехточечный фидер, патч сигнального уровня
Поддерживаемые диапазоны сигналов позиционирования:
GPS: L1/L2/L5
BDS: B1/B2/B3
ГЛОНАСС: G1/G2/G3
Galileo: El/E5a/E5b/E6
L-диапазон
Поляризация: RHCP
Осевое отношение в зените: ≤1,5 дБ
Охват по азимуту: 360°
Импеданс: 50 Ом
Точность фазового центра: ≤2,0 мм
Повторяемость фазового центра: ≤1,0 ммLNA
Диапазон частот: 1164 МГц ~ 1300 МГц/1525 МГц ~ 1621 МГц
LNA Коэффициент усиления*: 40±2,0 дБ (тип. при 25 °C)
Изменение групповой задержки: ≤5 нс
Коэффициент шума*: ≤2,0 дБ при 25 °C, тип. (предварительно отфильтрованный)
Выходной КСВН: ≤1,8:1 тип. 2,0:1макс
Рабочее напряжение: 3,0~16,0 В постоянного тока
Рабочий ток: ≈45 мАМеханические и экологические
Размеры: Φ152 мм*67,5 мм
Разъем: TNC (мама)
Корпус: PC+PBT
Рабочая температура: －40℃～＋85℃
Температ
