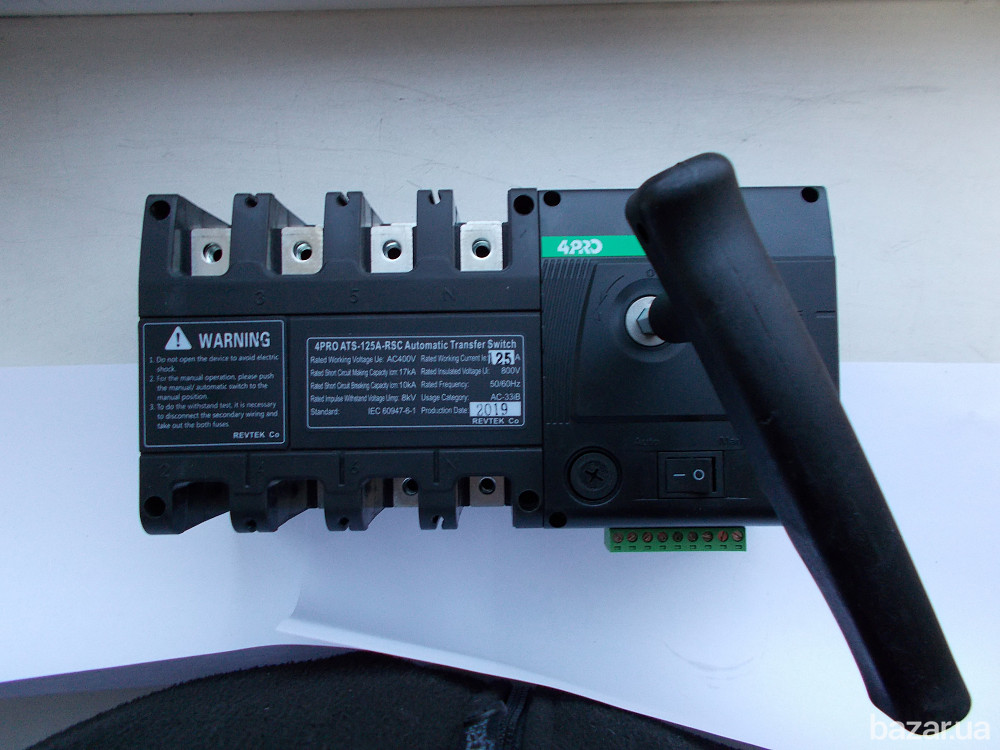

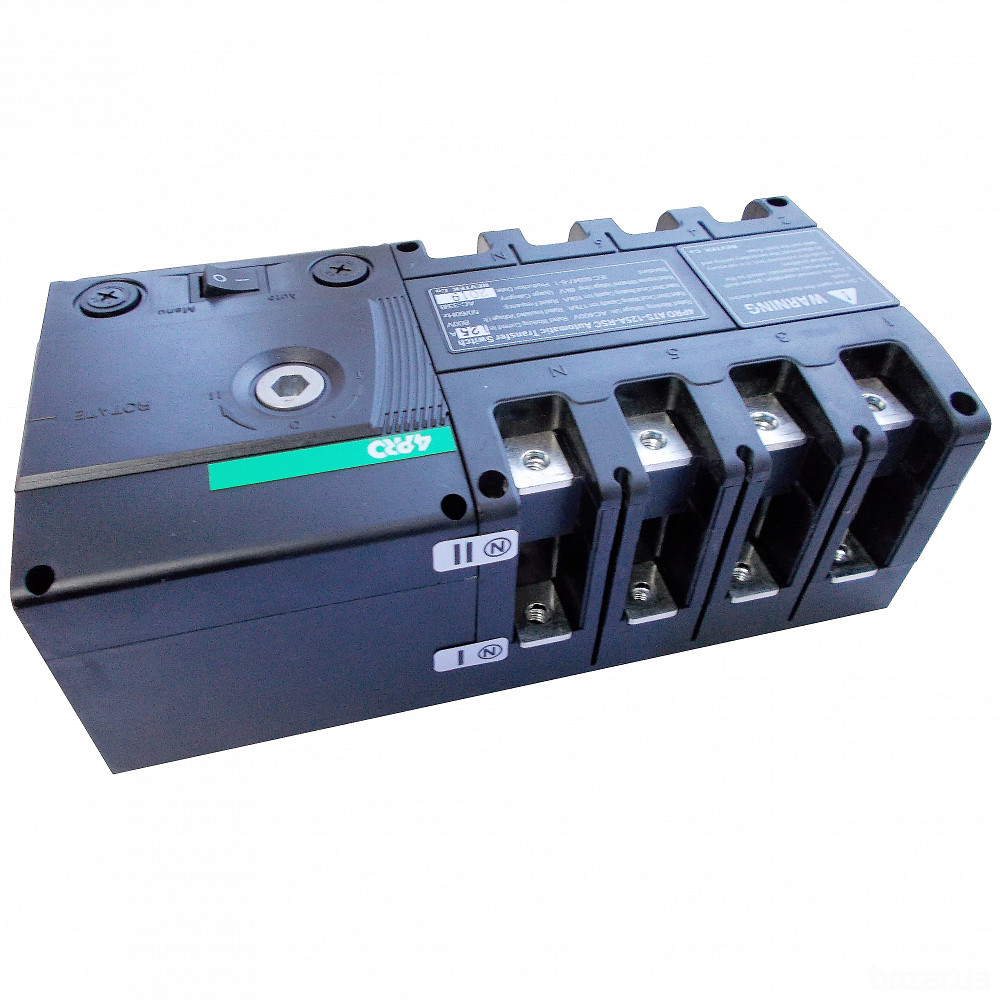

4PRO ATS-125A-4P-RSC, 230V/50Hz Пристрій автоматичного введення резервного електропостачання

Перемикач ATS-125A-RSC призначений для автоматичної передачі ланцюгів навантаження від основного джерела живлення до резервного джерела в широкому спектрі застосувань 1-3 фаз.
ФУНКЦІЇ:
- Електродвигун з перемиканням передач;
- 1-3 фаза, 4 полюса;
- Автоматичний і ручний / дистанційний перемикач режимів;
- Рукоятка трипозиційного перемикача ( «I» - «0» - «II»);
- Генератор запуску / зупинки виходів дистанційного керування;
- Зовнішні входи дистанційного керування контролера ATS / AMF;
- Висока надійність і низьке енергоспоживання завдяки фіксованим положенням перемикаючого механізму, включеного тільки під час процесу перемикання;
- Покажчик положення передньої сторони і виходи зовнішньої лампи;
- Контрольний сигнал захисту запобіжників;
- Вбудовані механічні та електричні блокування.
ВХОДИ І ВИХОДИ:
- Нормальні входи джерела: R, S, T, N;
- Резервні вихідні входи: R, S, T, N;
- Виходи ланцюга навантаження: R, S, T, N;
- Виходи зовнішньої індикаторної лампи;
- Генератор запуску / зупинки виходів дистанційного керування;
- Зовнішні входи дистанційного керування контролера ATS / AMF.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
- Номінальна робоча напруга: 230/400 В (2-3 фази), 230 В (однофазний), 120/208 В (3 фази), 120/240 В (2 фази).
- Частота напруги: 50/60 Гц.
- Перемикання полюсів: 4
- Номінальний робочий струм: до 125А на полюс пристрою;
- Діапазон робочих температур: від -5 ° С до + 40 ° С;
- Вологість: до 95%;
- Тип установки: вертикальна;
- Керуюча напруга: 175-265 В змінного струму
- Струм перемикання: до 0,5;
- Час перемикання: 1-2 сек;
- Номінальна напруга ізоляції: 800 В
- Номінальна імпульсна витримується напруга: 8 кВ
- Номінальна здатність виготовлення: 10KA
- Номінальний короткочасний витримує струм, т. Е 30 мс: 17KA
- Номінальна напруга, що управляє харчування: 230 В змінного струму
- Життєві цикли перемикання: до 10000;
- Використовуйте категорію: AC-331B;
- Висота над рівнем моря: до 2000 метрів;
- Клас захисту: IP30
- Вага: 2,2 кг.
