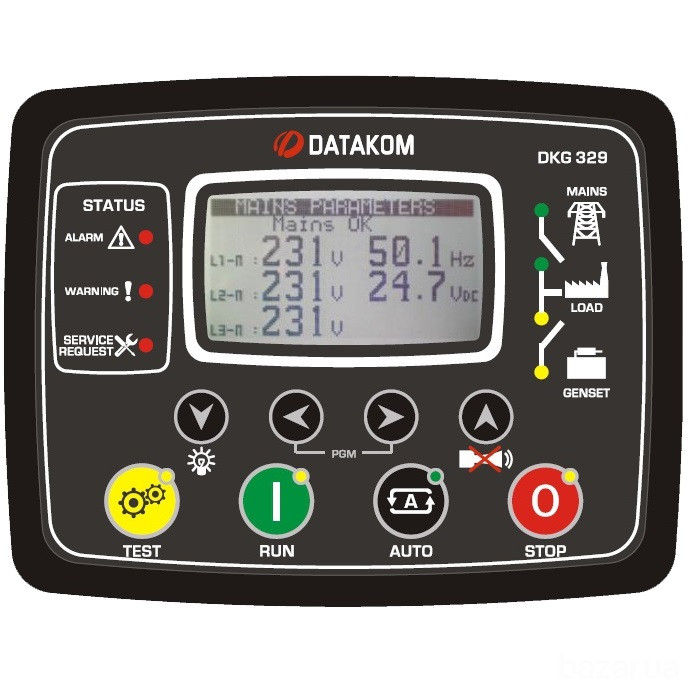

DATAKOM DKG-329 - це контролер управління і захисту, призначений для моніторингу 3-х фазної напруги, відправлення сигналу віддаленого запуску на генераторні установки і перемикання контакторів як генераторів, так і основної мережі.
Пристрій використовує внутрішній сінхроскоп для безперервної подачі напруги від будь-якого джерела. Кількість генераторів, що працюють до перемикання, вибирається, тим самим дозволяючи підтримувати кілька генераторів.
У позиції AUTO пристрій контролює напруги фаз основної мережі. У разі несправності мережі він контролює дистанційний запуск і перемикання навантаження на генератор, а коли генератор працює, він відстежує внутрішні захисти і сигнали зовнішних несправностей. У разі виникнення стану несправності, пристрій робить неможливим автоматичний віддалений запуск і сигналізує про джерело несправності відповідною індикацією і текстом на екрані.
Пристрій забезпечує повний комплект цифрових налаштувань параметрів програми. Всі програми можуть бути змінені за допомогою кнопок передньої панелі без використання додаткових пристроїв.
Пристрій здатний ініціювати модемний виклик і відправляти SMS-повідомлення про стани несправності.
Є можливість стеження і управління системою як локально так і дистанційно за допомогою програми RAINBOW для ПК під управлінням Windows.
Пристрій підтримує протокол MODBUS, що дозволяє використовувати комп'ютерне управління і підключати до систем диспетчеризації будівель. Протокол MODBUS також підтримується через GSM і PSTN модеми.
ВИМІРЮВАННЯ:
Генератор Вольт: L1-N, L2-N, L3-N
Генератор Вольт: L1-L2, L2-L3, L3-L1
Частота генератора
Напруга: L1-N, L2-N, L3-N
Напруга: L1-L2, L2-L3, L3-L1
Частота мережі
Підсилювачі навантаження: L1, L2, L3
Навантаження кВт: L1, L2, L3, всього
Навантаження кВАр: L1, L2, L3
Навантаження пф: L1, L2, L3, всього
Фазовий кут сінхроскопа
Напруга батареї
ФУНКЦІЇ:
- Справжні середньоквадратичні вимірювання
- Сінхроскоп і перевірка синхронізації
- Без перерви і без навантаження
- Автоматичне управління контактором
- Підтримка декількох генераторних установок
- Скидання навантаження, фіктивне навантаження
- Реєстрація подій з відміткою часу і вимірами
- Резервні батареї реального часу
- Вбудований щоденний / щотижневий / щомісячний тренажер
- Щотижневий графік роботи програм
- Настроювані параметри
- Послідовний порт RS-232
- Безкоштовне ПЗ для віддаленого моніторингу MS-Windows
- Підтримка модему GSM і PSTN
- Відправка SMS-повідомлення GSM по помилці
- MODBUS зв'язок
- Підтримка декількох мов
- Можливість відображення логотипу клієнта
- Виходи контактора на 16 ампер
- Напівпровідникові керуючі виходи постійного струму 1 А
- Настроювані цифрові входи: 7
- Настроювані цифрові виходи: 3
- Всього цифрових виходів: 6
- Можливість розширення введення / виводу
- Штекерне з'єднання
- Герметична передня панель
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 0 до 300 В змінного струму (Ph-N)
Частота генератора: 0-100 Гц.
Напруга: від 0 до 300 В змінного струму (Ph-N)
Частота мережі: 0-100 Гц.
Діапазон джерела постійного струму: від 9,0 до 33,0 В постійного струму
Падіння при провертанні: виживає при 0 В протягом 100 мс.
Типовий струм в режимі очікування: 100 мА-DC
Максимальний робочий струм: 200 мА-DC (релейні виходи розімкнуті)
Виходи реле генератора / мережевого контактора: 16 А / 250 В
Виходи постійного струму: 1А при 28В захищений напівпровідниковий вихід
Струмові входи: від ТТ, ... / 5А. Максимальне навантаження 0,7 ВА на фазу.
Послідовний порт: RS-232, 9600 бод, без перевірки парності, зупинка 1 біт
Робоча температура: від -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -40 ° C (-40 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Розміри: 172 х 134 х 46 мм (ШхВхГ)
Розміри вирізу в панелі: мінімум 151x111 мм.
Вага: 300 г (прибл.)
Матеріал корпусу: високотемпературний ABS / PC (UL94-V0)
Захист IP: IP65 з передньої панелі, IP30 з задньої
Установка: Мон
