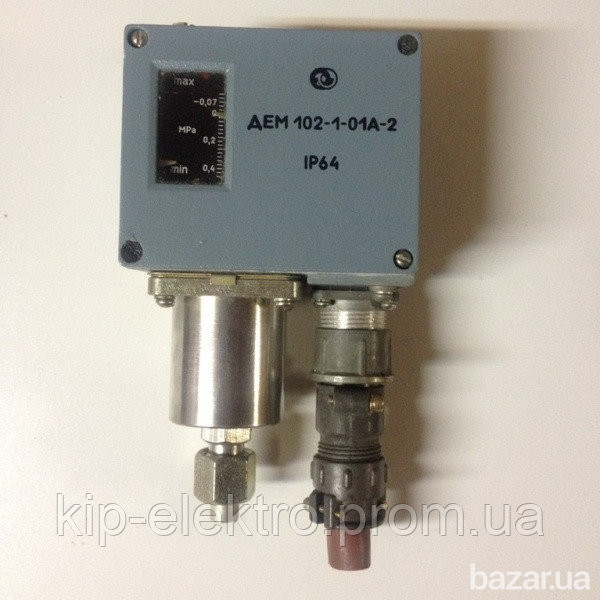

Датчик-реле давления ДЕМ 102-1-01А-2 (ДЕМ 102, ДЕМ102, ДЕМ-102, ДЕМ 102-1-01А, ДЕМ102-1-01А, ДЕМ-102

Заказать и купить датчик-реле давления

ДЕМ 102-1-01А-2 (ДЕМ 102, ДЕМ102, ДЕМ-102, ДЕМ 102-1-01А, ДЕМ102-1-01А, ДЕМ-102-1-01А)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Датчик-реле давления ДЕМ 102

ТУ 25-7301.0029-88

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчик-реле давления ДЕМ102 (в дальнейшем — прибор) предназначен для контроля и регулирования давления газообразных и жидких сред в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах.

1.2. Контролируемые среды: воздух, хладоны, масла и другие, с вязкостью не более 0,8 Па.с, неагрессивные к медным сплавам, стали, фторопластам, серебряным припоям. Для приборов ДЕМ102-1-01А, ДЕМ102-2-05А контролируемой средой может быть аммиак.

Если контролируемой средой является масло, температура его застывания должна быть ниже температуры окружающего воздуха не менее, чем на 15 °С

1.3. Прибор пригоден для эксплуатации в условиях, установленных для исполнения Т2, ТМ2, ОМ5 по ГОСТ 15150-69.

1.4. Степень защиты корпуса для прибора с соединителем — IP64, с сальниковым электрическим вводом — IP67.

1.5. Прибор относится к не восстанавливаемым, не ремонтируемым изделиям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Значения пределов уставок, рабочего давления контролируемой среды, зоны возврата, основной погрешности на числовых отметках шкалы уставок и разброса срабатываний прибора соответствуют указанным в табл. 1.

Зона возврата приборов ДЕМ102-1, направлена в сторону повышения, а приборов ДЕМ102-2 — в сторону понижения давления контролируемой среды относительно уставки

2.2. Максимальное допускаемое давление контролируемой среды указано в табл.1.

Таблица 1






Условное обозначение прибора


Пределы уставок,

МПа


Рабочее давление контролируемой среды, МПа


Зона нечувствительности


Основная погрешность,

МПа, не боле


Разброс срабатываний,

МПа, не более


Максимальное допускаемое давление

МПа




Минимальное значение,

МПа, не более


Максимальное значение,

МПа, не менее




ДЕМ 102-1-01-2


от - 0,07 до 0,4


от - 0,1 до 0,75


0,04


0,25


±0,025


0,005


2,2




ДЕМ 102-1-01А-2


от - 0,07 до 0,4


от - 0,1 до 0,75


0,04


0,25


±0,025


0,005


2,2




ДЕМ 102-2-01-2


от - 0,03 до 0,4


от - 0,1 до 0,5


0,04


-


±0,025


0,005


2,2




ДЕМ 102-1-02-2


от 0,1 до 1,0


от 0,05 до 1,75


0,1


0,6


±0,04


0,01


2,5




ДЕМ 102-2-02-2


от 0,1 до 1,0


от 0 до 1,1


0,1


-


±0,04


0,01


2,5




ДЕМ 102-1-04-2


от - 0,09 до 0
