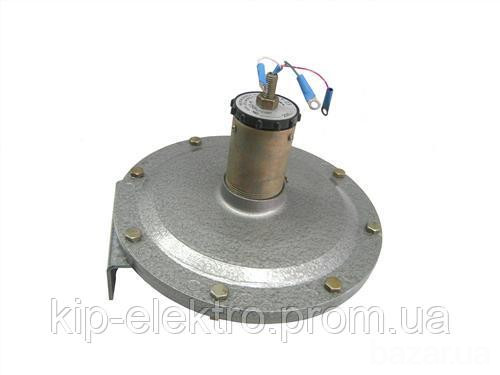

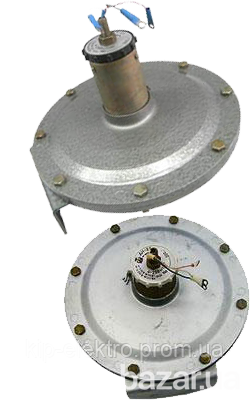

Датчик-реле давления (напора) ДН-6 (ДН; ДН6; ДН 6)

Заказать и купить датчик-реле давления (напора)

ДН-6 (ДН; ДН6; ДН 6)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Датчик-реле давления

ДН-2,5; ДН-6; ДН-40; ДТ-2,5; ДТ-40; ДПН-2,5; ДД-0,25; ДД-1,6; ДНТ-1



Унифицированный ряд малогабаритных датчиков-реле давления и разности давлений (ДН-2,5; ДН-6; ДН-40; ДТ-2,5; ДТ-40; ДПН-2,5; ДД-0,25; ДД-1,6; ДНТ-1) предназначается для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического), а также разности давлений.

В зависимости от величины контролируемого давления датчики-реле подразделяются на:

а) датчик-реле напора ДН для контроля избыточного давления от 4 до 4000 кгс/м2 (от 0,04 до 40 кПа);

б) датчик-реле тяги ДТ для контроля вакуумметрического давления (тяги) от 4 до 4000кгс/м2 (от 0,04 до 40 кПа);

в) датчики-реле давления ДД для контроля избыточного давления от 0 до 16 кгс/м2 (от 0 до 1,6 МПа);

г) датчики-реле перепада напора ДПН для контроля разности давлений от 10 до 250 кгс/м2 (от 0,1 до 2,5 кПа);

д) датчики-реле напора и тяги ДНТ-1 для контроля напора от 100 кгс/м2 (от 0 до 1,0кПа) и тяги 0 до 10 кгс/м2 (от 0 до 0,1кПа)

Контролируемая среда - воздух, газы и жидкости, неагрессивные для датчиков-реле ДН-2,5; ДН-6; ДТ-2,5; ДПН-2,5; ДНТ-1 к алюминиевому сплаву АЛ-9 и масло-стойкой резине.

Датчик-реле предназначены для работы в условиях:

температура окружающей среды от-30 до +50С

относительная влажность (95+/-3) % при температуре 35С;

вибрация частотой до 25 Гц, амплитуда не более 0,1мм.



Технические характеристики

Датчики -реле изготовляются в бесшкальном исполнении.




Тип
Пределы установок
Давление перегрузки
Габаритные размеры, мм


Масса не более, кг


ДН-2,5
0,04-2,5 кПа

(4-250 кгс/м2)
10 кПа

(1000 кгс/м2)
230х135
1,6+/-0,3


ДН-6
0,6-6 кПа

(60-600 кгс/м2)
18 кПа

(1800 кгс/м2)
230х135
1,6+/-0,3


ДН-40
0,4-40 кПа

(40-4000 кгс/м2)
80 кПа

(8000 кгс/м2)
50х170
0,5+/-0,1


ДТ-2,5
0,04-2,5 кПа

(4-250 кгс/м2)
10 кПа

(1000 кгс/м2)
230х135
1,6+/-0,3


ДТ-40
0,4-40 кПа

(40-4000 кгс/м2)
80 кПа

(8000 кгс/м2)
50х170
0,5+/-0,1


ДПН-2,5
0,1-2,5 кПа

(10-250 кгс/м2)
10 кПа

(1000 кгс/м2)
230х135
1,6+/-0,3


ДД-0,25
0-0,25 МПа

(0-2,5 кгс/см2)
0,35 МПа

(3,5 кгс/см2)
50х170
0,5+/-0,1


ДД-1,6
0,2-1,6 МПа

(2-16 кгс/см2)
2 МПа

(20 кгс/см2)
50х170
0,5+/-0,1


ДНТ-1
0,1-0-1,0 кПа

(10-0-100 кгс/м2)
10 кПа

(1000 кгс/м2)
230х135
1,6+/-0,3






Величина основной погрешности от верхнего предела настройки не более 1%, для ДНТ-1 - 2% от суммы пределов уставок.

Датчики-реле изготавливаются с
