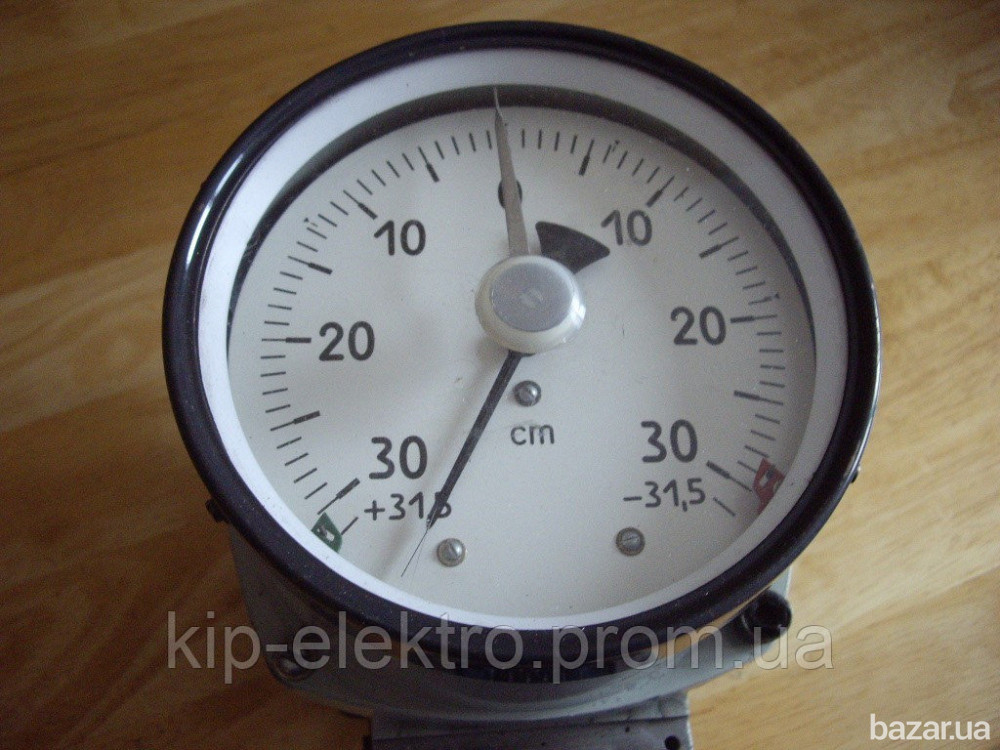

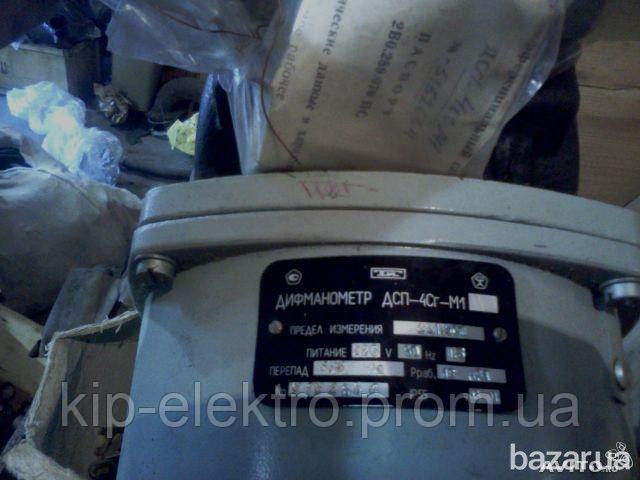

Дифманометр ДСП-4Сг-М1 (ДСП4Сг-М1, ДСП 4Сг-М1, ДСП4СгМ1, ДСП-4СгМ1, ДСП-4Сг, ДСП 4Сг, ДСП4Сг, ДСП)

Заказать и купить дифманометр (дифференциальный манометр) показывающий

ДСП-4Сг-М1 (ДСП4Сг-М1, ДСП 4Сг-М1, ДСП4СгМ1, ДСП-4СгМ1, ДСП-4Сг, ДСП 4Сг, ДСП4Сг, ДСП)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Дифманометры ДСС и ДСП

Манометры дифференциальные сильфонные самопишущие ДСС и показывающие ДСП (далее - дифманометры) предназначены для измерения расхода жидкости, газа или пара по перепаду давления в стандартных сужающих устройствах, перепада вакуумметрическоо или избыточного давлений и уровня жидкости, находящейся под атмосферным, избыточным или вакуумметрическим давлением.

Область применения - общепромышленная.



Принцип действия дифманометров основан на уравнивании силы от измеряемого перепада давления силой упругой деформации сильфонов, торсионной трубки и диапазонных пружин, перемещение, которых передается на отсчетные и дополнительные устройства.



Сильфонный блок имеет две измерительные полости : «плюсовая» (левая) и «минусовая» (правая), образованные крышками, которые разделены основанием с двумя узлами сильфонов. Оба сильфона жестко соединены между собой штоком, в выступ, которого упирается рычаг, жестко закрепленный на оси торсионного вывода. Движение штока при помощи рычага преобразуется в поворот оси торсионного вывода. Конец штока соединен с блоком пружинным. Внутренние полости сильфонов заполнены жидкостью ПМС по ГОСТ 13032. При односторонней перегрузке клапан с уплотнительным резиновым кольцом садится на гнездо основания, полость сильфона перекрывается и, таким образом, статическое давление уравновешивается давлением жидкости в полости сильфона.



Дифманометры выпускаются следующих модификаций:

ДСС-711Ин-2С-М2 - дифманометр самопишущий с интегратором с приводом диаграммного диска от электродвигателя и дополнительной записью избыточного давления

ДСС-711-2С-М1 - дифманометр самопишущий с приводом диаграммного диска от электродвигателя и дополнительной записью избыточного давления

ДСС-712-2С-М1 - дифманометр самопишущий с приводом диаграммного диска от часового механизма и дополнительной записью избыточного давления

ДСС-711Ин-М2 - дифманометр самопишущий с интегратором с приводом диаграммного диска от электродвигателя

ДСС-711-М1 - дифманометр самопишущий с приводом диаграммного диска от электродвигателя

ДСС-712-М1 - дифманометр самопишущий с приводом диаграммного диска от часового механизма

ДСП-160-М1 - дифманометр показывающий без дополнительных устройств

ДСП-УС - дифманометр-уровнемер показывающий без дополнительных устройств

ДСП-4Сг-М1 - дифманометр показывающий сигнализирующим устройством




Наименование характеристики
Значение



Верхние пределы измерений манометрической

части дифманометров с дополнительной записью избыточного давления (ДСС-711-2С-М 1, ДСС-712-2С-М1, ДСС-711Ин-2С-М2), МПа (кгс/см2)

- на избыточное давление до 16 МПа (160 кгс/см2)



- на избыточное давление до 25 МПа (250 кгс/см2) и 32 МПа (320 кгс/см2)




0,6;
