Магазин электрического сопротивления Р4834 (Р 4834, Р-4834, ММЭС Р4834)

Заказать и купить магазин электрического сопротивления

Р4834 (Р 4834, Р-4834, ММЭС Р4834)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

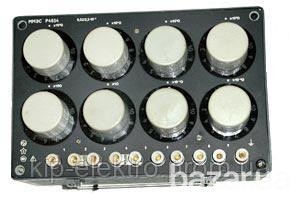

Магазин электрического сопротивления Р4834

Магазин электрического сопротивления Р4834 предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.

Технические характеристики

Номинальное значение сопротивления одной ступени

старшей декады 105 Ом

младшей декады 10-2 Ом

Класс точности 0,02/2,5•10-7.

Нормальные условия применения магазина:

температура окружающего воздуха (20±2)°С;

относительная влажность воздуха от 25 до 80%;

атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);

ток постоянный;

мощность не выше номинальной (указана в таблице 1).

Рабочие условия применения магазина:

температура окружающего воздуха от 15 до 25°С;

относительная влажность воздуха от 25 до 80%;

атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);

рабочее положение — любое.

Таблица 1






Наименование параметра


Значение параметра




Класс точности, с/d


0,02/2,5·10-7




Номинальное значение сопротивления одной ступени, Ом:

старшей декады

младшей декады






105

10-2




Число декад


8




Номинальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:

10-2 и 105 Ом

10-1 и 104 Ом

от 1 до 103 Ом






0,003

0,03

0,3




Максимальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:

10-2 и 105 Ом

10-1 и 104 Ом

от 1 до 103 Ом






0,005

0,05

0,5




Верхний предел частотного диапазона, кГц


50




Габаритные размеры, мм


310х212х175




Масса, кг, не более


5








Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом: (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5.

Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле:

δ=±(0,002 + 2,5 · 10-7(106/R-1))

где R — номинальное значение включенного сопротивления, Ом, в нормальных условиях применения.

Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности равно значению, указанному в табл. 2.



Таблица 2.






Номинальное значение включенного сопротивления, Ом


Постоянная времени, τ, с




От 1 до 10 вкл.


2·10-7




свыше 10 до 103


1·10-7




cвыше 103 до 104


5·10-7




cвыше 104 до 105


1·10-6




cв
