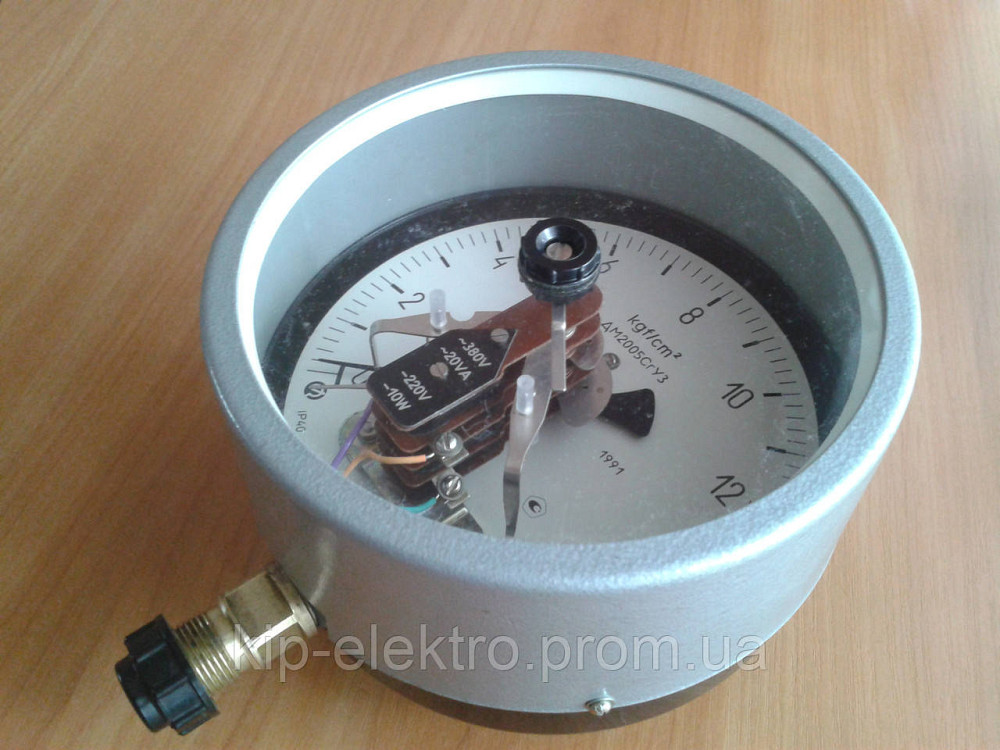

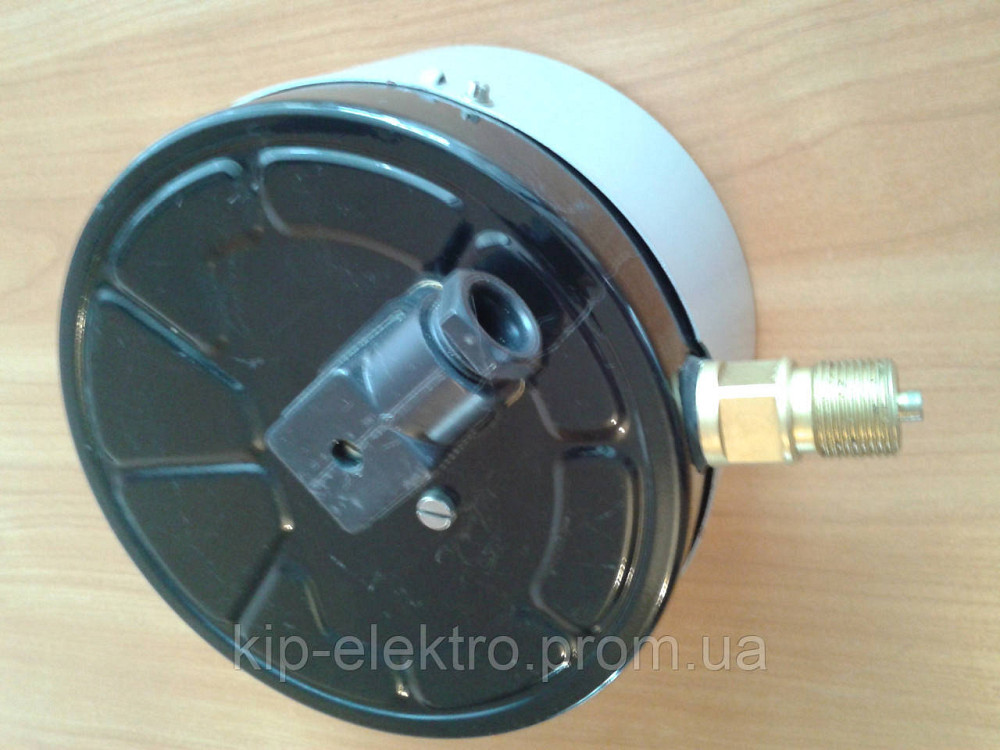

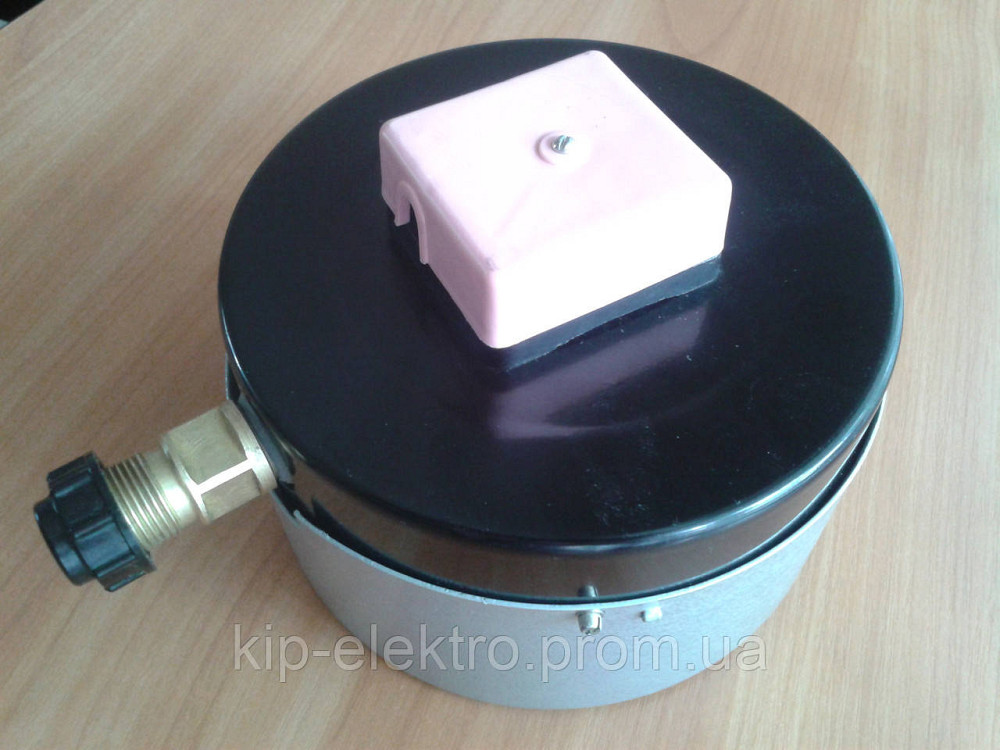

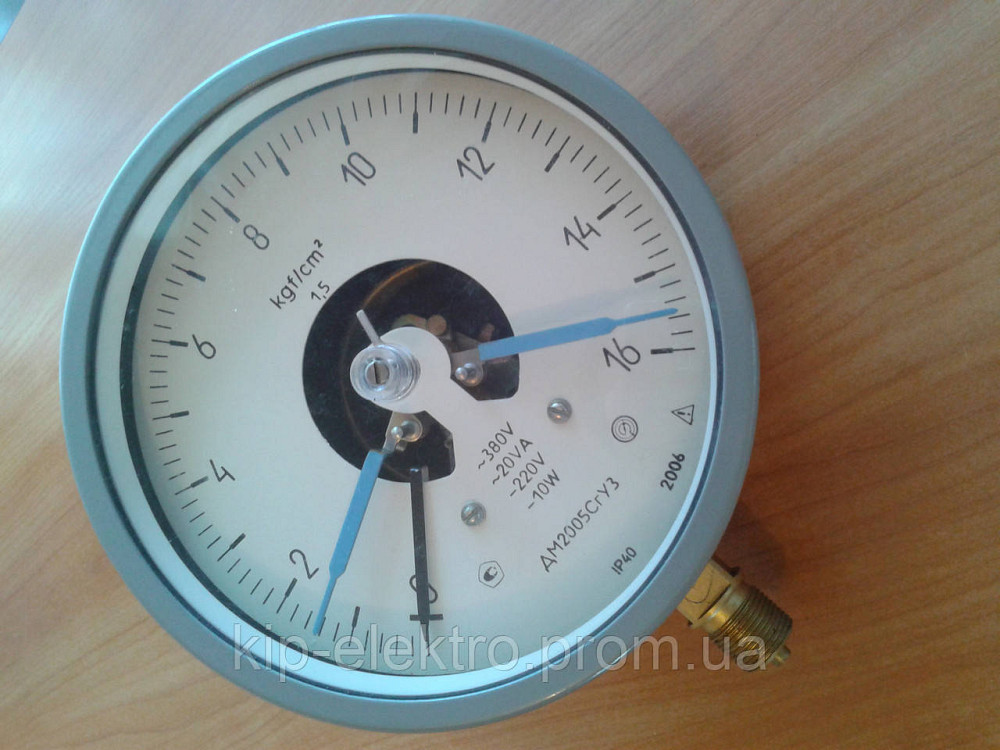

Манометр электроконтактный ДМ2005СгУ3 (ДМ2005Сг, ДМ-2005Сг, ДМ 2005Сг, ДМ2005-Сг, ДМ2005, ДМ-2005, Э

Заказать и купить манометр электроконтактный

ДМ2005Сг (ДМ-2005Сг, ДМ 2005Сг, ДМ2005-Сг)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Манометр ДМ2005Сг, вакуумметр ДВ2005Сг, мановакуумметр ДА2005Сг

Манометры электроконтактные ДМ2005Сг, вакуумметры электроконтактные ДВ2005Сг и мановакуумметры электроконтактные ДА2005Сг показывающие, сигнализирующие предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.



Основные технические характеристики:

-диапазоны измерений приборов:

ДМ2005Сг - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2

ДВ2005Сг - от -1 до 0 кгс/см2

ДА2005Сг - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2

(по заказу приборы поставляются в единицах измерения кПа, МПа)

-диаметр корпуса - 160 мм

-класс точности приборов - 1,5 (по заказу - 1,0)

-степень защиты - IP40, IP53

-масса приборов - не более 1,6 кг

Средний срок службы - 10 лет.

Материалы деталей:

-корпус - сталь, алюминиевый сплав

-стекло - литое

-трубчатая пружина - медный сплав, железо-никелевый сплав

-держатель - медный сплав, сталь

-механизм - бронза, нержавеющая сталь, сталь 0,8 кп

Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84).

Климатическое исполнение по ГОСТ 15150-69:

-У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)

-Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)

Измеряемая среда:

- по умолчанию - жидкость, пар, газ, в том числе пропан бутан

- "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода.

Резьба присоединительного штуцера:

- по умолчанию метрическая резьба М20х1,5-8g

- G1/2-B - по заказу дюймовая резьба

- R1/2 - по заказу коническая резьба

Технологическая черта на шкале:

- по умолчанию без черты

- "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке).

Демпфер для гашения пульсирующего давления по заказу устанавливается на прибор с любым диапазоном показаний.

Вариант исполнения:

- по умолчанию исполнение общепромышленное

- Э - по заказу приборы изготовляются для поставки на экспорт

- АЭС - по заказу приборы изготовляются для поставки на атомные электростанции (АЭС).

Параметры сигнализирующего устройства для сигнализирующих манометров.

Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

- V (по умолчанию)- левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.

- III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.

- IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.

- VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.

- МП - по заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

Напряжение внешних коммутируемых цепей:

- 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;

- 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока.

Разрывная мощность контактов для сигнализирующего устройства:

- со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;

- с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока.

Значение коммутируемого тока:

- для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;

- для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:

- для сигнализирующего устройства со скользящими контактами ±2,5%

- для сигнализирующего устройства с магнитным под
