Манометр судовой МТПСд-100-ОМ2 (МТПСд-100, МТПСд100, МТП-Сд-100, МТП-Сд)

Заказать и купить манометр судовой

МТПСд-100-ОМ2 (МТПСд-100, МТПСд100, МТП-Сд-100)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

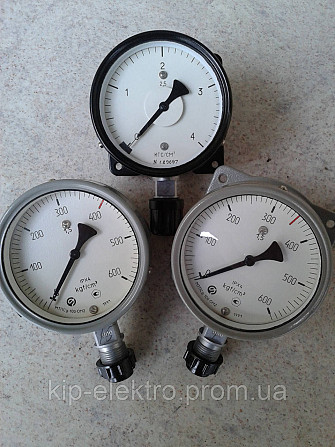

Манометр МТПСд-100-ОМ2, вакуумметр ВТПСд-100-ОМ2, мановакуумметр МВТПСд-100-ОМ2

Манометры, вакуумметры и мановакуумметры показывающие судовые МТПСд-100-ОМ2, ВТПСд-100-ОМ2, МВТПСд-100-ОМ2 предназначены для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60°С, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды.

Приборы могут изготавливаться для измерения давления хладонов марок 12, 13, 22, 142, 502, 134а, 404а и кислорода.

Приборы могут поставляться в комплектации с клапанным устройством КУ , предназначенным для фиксации максимального значения давления газов в камере сгорания цилиндров двигателей с числом циклов от 100 до 1000 в минуту.

Рекомендуются для установок подверженных вибрациям.

Основные технические характеристики

Диапазоны показаний приборов:


МТПСд-100-ОМ2 - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см2
ВТПСд-100-ОМ2 - от -1 до 0 кгс/см2
МВТПСд-100-ОМ2 - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2

Приборы по заказу могут изготавливаться в кПа и МПа


Диаметр корпуса - 100 мм

Класс точности приборов - 1,5 (по заказу - 1,0)

Степень защиты - IPX4D (приборы устойчивы к воздействию морского тумана)

Масса приборов - не более 0,75 кг

Средний срок службы - 10 лет

Материалы деталей:


корпус - алюминиевый сплав
стекло - техническое
трубчатая пружина - медный сплав, железо-никелевый сплав
держатель - медный сплав
механизм - бронза, нержавеющая сталь, латунь


По устойчивости к климатическим воздействиям приборы имеют исполнение ОМ2 по ГОСТ 15150-69 (но для работы при температуре от -60 до +65°С)

Приборы изготавливаются вибропрочными, виброустойчивыми, ударостойкими, ударопрочными.

Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 30 Гц с амплитудой до 2,5 мм

Фланец для крепления прибора на панели


-//- - по умолчанию приборы поставляются без фланца
Ф - по заказу приборы поставляются с задним расположением фланца


Измеряемая среда


-//- - по умолчанию жидкость (дизельного топлива, масла, воды, морской воды), водяной пар, газ
"кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
"хладон" - по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимсоть дополнительной температурной шкалы)


Резьба присоединительного штуцера


-//- - по умолчанию метрическая резьба М20х1,5-8g
G1/2-B - по заказу дюймовая резьба
R1/2 - по заказу коническая резьба


Технологическая черта на шкале


-//- - по умолчанию без черты
"черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)


Демпфер для гашения пульсирующего давления


-//-- по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний


Вариант исполнения


-//- - по умолчанию исполнение общепромышленное
Э - по заказу приборы изготовляются для поставки на экспорт
АЭС - по заказу приборы изготовляются для поставки на АЭС


Межповерочный интервал – 1 год.
ТУ 25.02.1946-76



Аналог манометра МТПСд-100-ОМ2 по характеристикам:
