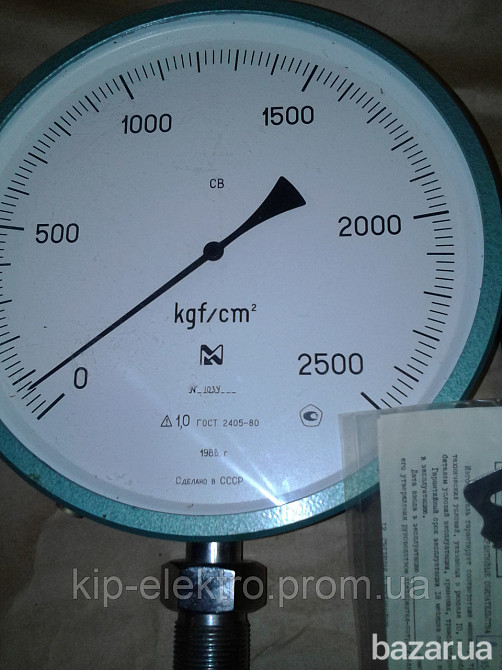

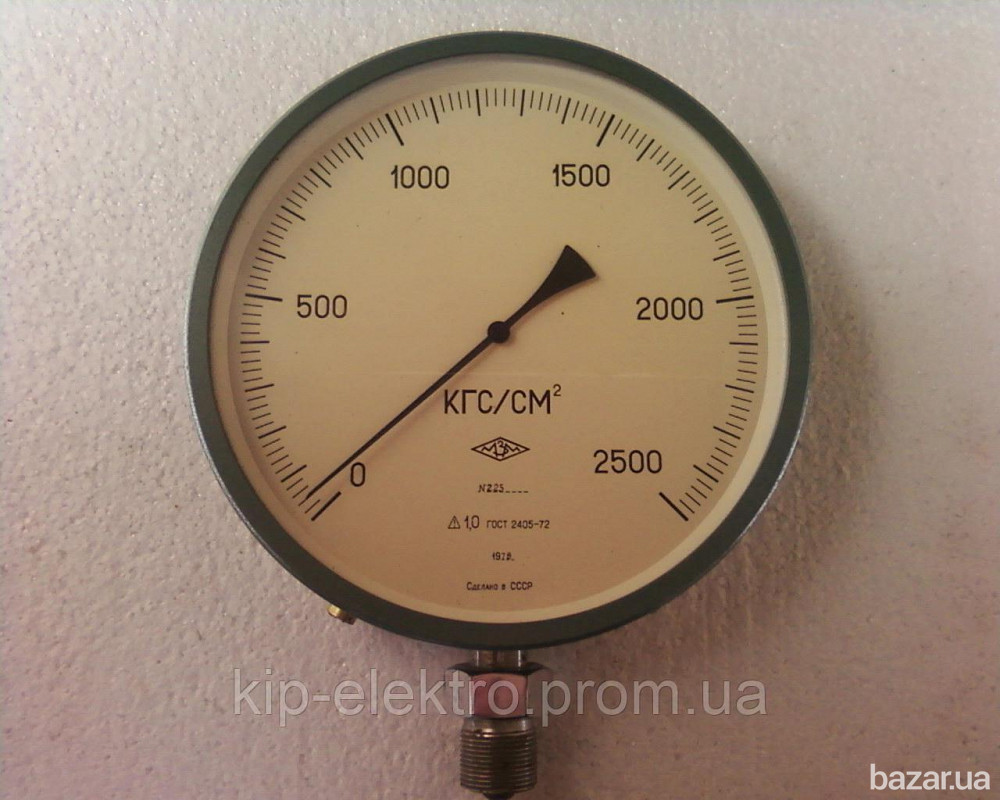

Манометр сверхвысокого давления СВ-2500

НАЗНАЧЕНИЕ

Манометры сверхвысокого давления типа СВ-2500 показывающие, однострелочные с одновитковой трубчатой пружиной предназначены для измерения избыточного давления взрывобезопасных некристаллизующихся жидкостей, неагрессивных к материалам, указанным в п. 2.8.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Верхний предел измерений: 2500 кгс/см2.

Рабочее давление в частях от верхнего предела показаний шкалы, не боле:

при переменной нагрузке - 1/2;

при длительной нагрузке - 2/3;

при кратковременной нагрузке - 1.

2.2. Класс точности 1.

2.3. Пределы допускаемой основной погрешности при температуре окружающего воздуха 23±2 °С составляет ±1% от верхнего предела измерений.

2.4. Климатическое исполнение УХЛ категория 4.2* по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от 10 до 35 °С при относительной влажности до 80%.

2.5. Изменение показаний манометров (?, выраженное в процентах от верхнего предела измерений) от изменения температуры окружающего воздуха не превышает значений, вычисленных по формуле:

?=0,06·?t

где ?t=/t2-t1/ - абсолютное значение разности температур.

t1 - любое значение температуры в пределах, указанных в п.2.3, °С;

t2 - любое значение температуры в пределах, указанных в п. 2,4, °С;

0,06 - температурный коэффициент, % °С.

2.6. Манометры сверхвысокого давления СВ-2500 являются восстанавливаемыми изделиями. Закон распределения времени безотказной работы экспоненциальный.

2.7. Вероятность безотказной работы за 2000 h.

по скрытым отказам Рс(t)=0,95;

по явным отказам Ря(t)=0,97.

Явные отказы - это отказы, для обнаружения которых не требуется проведения проверки.

Скрытые отказы - это отказы, для обнаружения которых требуется проведение проверки.

Отказом считается выход за допустимые пределы основной погрешности, указанные в п. 2.3.

2.8. Материалы деталей, контактирующих с измеряемой средой: сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79).

2.9. Масса манометра сверхвысокого давления СВ-2500 6 kg.

2.10. Габаритные размеры манометры сверхвысокого давления СВ-2500 325х269х64мм.

2.11. Штуцер М33х2.

ПРИНЦИП РАБОТЫ

3.1. Действие манометра сверхвысокого давления СВ-2500 основано на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой трубчатой пружины, перемещение свободного конца которой передаточным механизмом преобразовывается в угловое перемещение показывающей стрелки.

ПОДГОТОВКА К РАБОТЕ

4.1. Точность и надежность работы манометра сверхвысокого давления типа СВ-2500 могут быть обеспечены только при правильном монтаже и эксплуатации.

4.2. Установите манометр сверхвысокого давления СВ-2500 в рабочем положении так, что бы все надписи и цифровые обозначения на шкале читались нормально, а плоскость шкалы совпадала с вертикальной плоскостью.

4.3
