Милливольтметр (логометр) Ш4541/1 (Ш-4541/1, Ш 4541/1)

Заказать и купить милливольтметр

Ш4541/1 (Ш-4541/1, Ш 4541/1)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

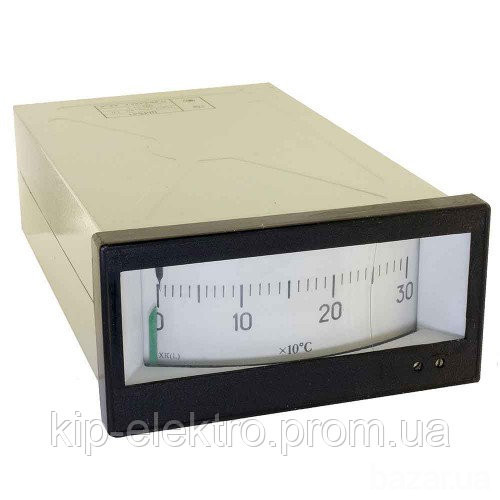

Милливольтметр Ш4541/1



Милливольтметр Ш4541/1 предназначен для измерения и 2-х позиционного регулирования температуры различных объектов машиностроительной, металлургической, химической и других отраслей народного хозяйства. Прибор предусмотрен для работы в комплекте с термопреобразователями сопротивления (ТС) номинальных статических характеристик (HCX) преобразования 10П, 50П, 100П, 50М, 100М по ГОСТ 6651-84.



Милливольтметры Ш4541/1 рассчитаны для работы при температуре окружающего воздуха от 5°С до 50°С и относительной влажности 80% при температуре 35°С.



Технические характеристики



Прибор Ш4541/1 соответствует требованиям технических условий ТУ 25-0432.057-86 и ГОСТ 9736-80.

Условное обозначение НСХ преобразования и диапазоны измерений прибора приведены в таблице:






Условное обозначение НСХ преобразования

Диапазоны измерений, 0С


10П

0.....300; 0.....400; 0.....500; 0.....650; 300.....650





50П

-200.....-70; -120.....+30; -70.....+180; -50.....+50; 0.....+100; 0.....+150; 0.....+200; 0.....+300; 0.....+400; 0.....+500; +200.....+500





100П

-200.....-70; -120.....+30; -90....+50; -70.....+180; -50.....+50; -25.....+25; 0.....+50; 0.....+100; 0.....+150; 0.....+200; 0.....+300; 0.....+400; 0.....+500; +200.....+500





50М

-50.....0; -50.....+50; -50.....+100; 0.....+50; 0.....+100; 0.....+150; 0.....+180; +50.....+100





100М
-50.....0; -50.....+50; -50.....+100; -25.....+25; 0.....+50; 0.....+100; 0.....+150; 0.....+180; +50.....+100





Предел допускаемой основной погрешности прибора равен 1,0% от нормирующего значения.



Вариация показаний прибора не превышает предела допускаемой основной погрешности.



Остаточное отклонение указателя от начальной отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы не превышает 0,5мм.



Время установления показаний не более 7с.



Предел допускаемой дополнительной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на 5 градусов, не превышает 0,5 предела допускаемой основной погрешности.



Предел допускаемой основной погрешности срабатывания регулирующего устройства не превышает 1,5 предела допускаемой погрешности.



Значение зоны возврата регулирующего устройства не превышает предела допускаемой основной погрешности срабатывания регулирующего устройства.



Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20+-5)С до любой температуры в пределах рабочих температур на каждые 10С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.



Питание прибора осуществляется от сети переменного тока напряжение 220В (+22,-33В), с частотой
