Регулятор температуры РТ-ДО и РТ-ДЗ (РТДО, РТ ДО, РТДЗ, РТ ДЗ)

Заказать и купить регулятор температуры прямого действия

РТ-ДО-15, РТ-ДО-20, РТ-ДО-25, РТ-ДО-40, РТ-ДО-50, РТ-ДО-80

РТ-ДЗ-15, РТ-ДЗ-20, РТ-ДЗ-25, РТ-ДЗ-40, РТ-ДЗ-50, РТ-ДЗ-80

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

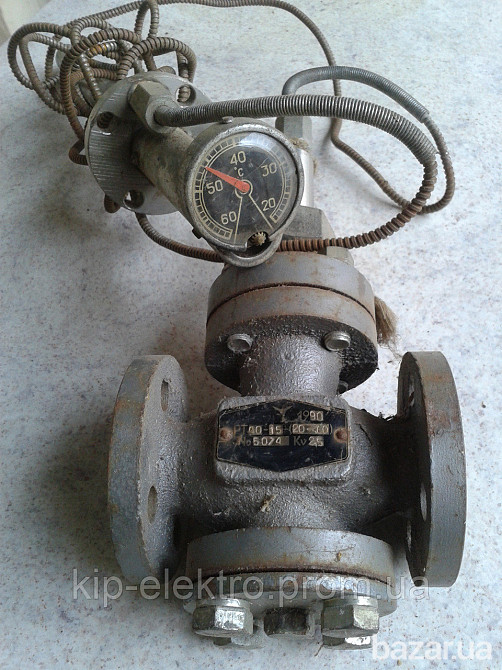

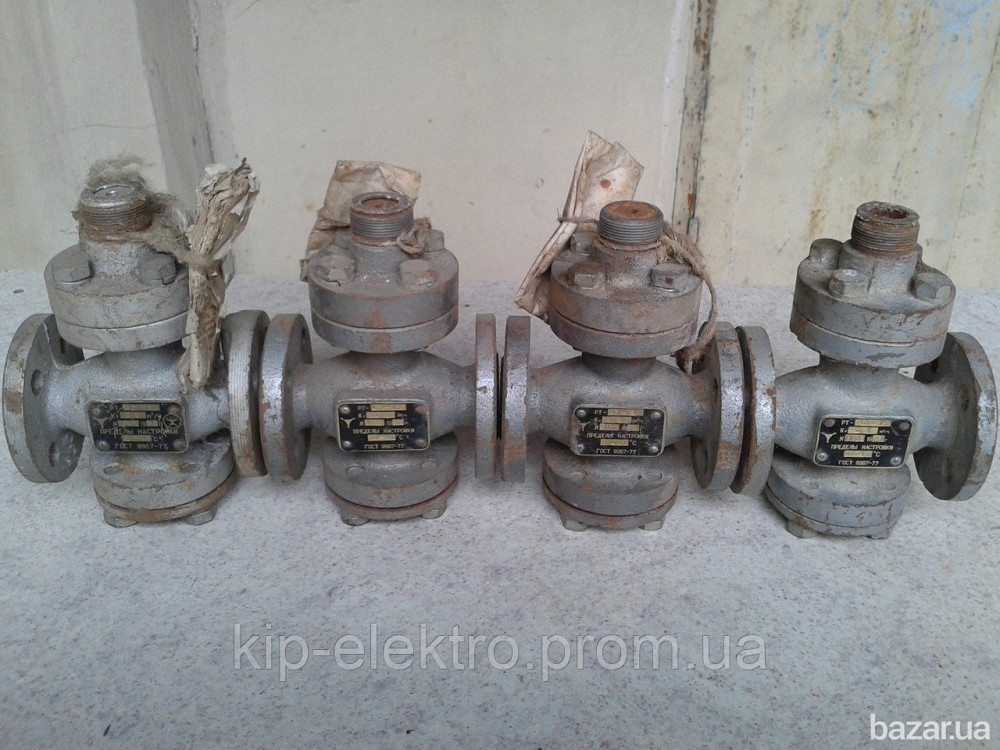

Регулятор температуры РТ-ДО и РТ-ДЗ

Регуляторы температуры РТ-ДО и РТ-ДЗ с прямым действием используются для автоподдержания температуры на заданном уровне благодаря изменению расхода газообразных, парообразных и жидких сред, которые неагрессивны для материалов регулятора.

Детали корпуса устройства для регулирования температур делают из: СЧ 20 чугуна, стали нержавеющей 12Х18Н10Ти стали 30Л (25Л, 20Л, 35Л, 45Л, 40Л) .

Выполняются по ТУ 25-02.090123-81.

Размеры присоединительные фланцев в соответствии с ГОСТ 12815-80.

Варианты исполнений регуляторов РТ:


Регулятор РТ-ДО - с двухходовым открытым нормально органом регулирования (закрывается клапан при температурном повышении);
Регулятор РТ-ДЗ - с двухходовым закрытым нормально органом регулирования (открывается клапан при температурном повышении).


Устройства регулирования температур сделаны для индустриальных систем нагревания и охлаждения, бытовых и коммунальных установок, пример: системы отопления центрального, кондиционирования и вентиляции, двигательных охладителей, бойлеров, теплообменников и прочих объектов, соответствующих их тех.характеристикам.

Технические характеристики РТ-ДО и РТ-ДЗ





Диаметры прохода условного DN, мм
15
25
40
50
80


Настроечные диапазоны температуры регулирования, °C
0-40; 40-80; 20-60; 60-100; 100-140; 80-120; 140-180; 120-160;


Способность пропускания условная, КN, м3/ч
2,5
6,3
16,0
25,0
60,0


Зона пропорциональности, °C
10,0
12,5


Нечувствительная зона, градусы
1


Временная постоянная, с
100,0


Протечка допустимая в процентах от КN
0,1


Температура среды регулирования, °C
от минус 15 до плюс 225


Длина связи дистанционной, м
1,6; 2,5; 4,0; 6,0; 10,0


Давление условное PN, МПа
1,0
0,63


Давление среды регулирования, МПа
1,6


Максим перепада давлений на клапане регулирования PN, МПа
0,6
0,4


Регуляторная масса, кг
7,0
9,5
14,5
22,0
40,0


Погрешность при установке по настроечной шкале, градусы
±3,0







Установка РТ-ДО и РТ-ДЗ в системах отопления



Установка РТ-ДО и РТ-ДЗ в системах автоматического поддержания температуры



Габариты и присоединение РТ-ДО и РТ-ДЗ






Обозначение
Рис.
Dy
D1,0
D2,0
D3,0
D4,0
D5,0
D6,0
H
H1
H2
h
h1
L, мм


размеры миллиметры, не больше


РТ-ДО-15
I
15,0
95,0
34,0
80,0
65,0
14,0
65,0
26,05
195,0
470,0
270,0
64,0
130±1,0


РТ-ДЗ-15
I I
265,0
180,0


РТ-ДО-25
I
25,0
115,0
85,0
285,0
205,0
160±1,0


РТ-ДЗ-25
I I
295,0
