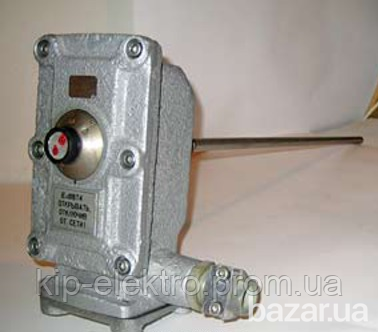

Регулятор температуры ТУДЭ-10М1 (ТУДЭ, ТУДЭ-М1, ТУДЭ М1, ТУДЭ-10, ТУДЭ 10М1, ТУДЭ10М1, ТУДЕ)

Заказать и купить регулятор температуры дилатометрический

ТУДЭ-10М1 (ТУДЭ, ТУДЭ-М1, ТУДЭ М1, ТУДЭ-10, ТУДЭ 10М1, ТУДЭ10М1, ТУДЕ)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.





УСТРОЙСТВА ТЕРМОРЕГУЛИРУЮЩИЕ ДИЛАТОМЕТРИЧЕСКИЕ ЭЛЕКТРИЧЕСКИЕ

ТУДЭ-1М1, ТУДЭ-2М1, ТУДЭ-3М1, ТУДЭ-4М1, ТУДЭ-5М1, ТУДЭ-6М1, ТУДЭ-7М1, ТУДЭ-8М1, ТУДЭ-9М1, ТУДЭ-10М1, ТУДЭ-11М1, ТУДЭ-12М1

(ТУДЭ-М1)

НАЗНАЧЕНИЕ

Устройства терморегулирующие дилатометрические ТУДЭ-М1 предназначены для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кгс/см2).

По защищенности от воздействия окружающей среды устройства имеют исполнения: защищенные от попадания внутрь изделия пыли и воды со степенью защиты IP54.

Устройства взрывозащищенные должны иметь взрывобезопасный уровень взрывозащиты, вид взрывозащиты «IExdIIBT4» и могут применяться во взрывоопасных зонах помещений и наружных установках, в которых по условиям эксплуатации могут образовываться взрывоопасные смеси газов или паров воздуха.

Устройства ТУДЭ-1М1 - ТУДЭ-5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л63; ТУДЭ-6М1, ТУДЭ-8М1 - ТУДЭ-12М1 - в среде, не вызывающей коррозии стали 12Х18Н10Т; ТУДЭ-7М1 - в среде, не вызывающей коррозии стали 10Х23Н18.

При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Условное обозначение и основные параметры ТУДЭ-М1 приведены в таблице 1.

Таблица 1.




Условное обозначение
Диапазон регулируемых температур, °С
Допускаемая основная погрешность срабатывания по шкале задания, %
Диапазон дифференциала, °С
Длина чувствительного элемента, мм
Допускаемая толщина изоляции, мм
Маркировка взрывозащиты


ТУДЭ-1М1
–60+40
4,0
4-20; 2-10
251, 491
50

ІР54








ІР54

IExdIIBT4



ТУДЭ-2М1
0+100
2,5
4-20; 2-10
251, 491


ТУДЭ-3М1
30+100
4,0
4-20; 2-10
251, 491


ТУДЭ-4М1
0+250
2,5
4 - 20
251


ТУДЭ-5М1
100+250
1,5


ТУДЭ-6М1
200+500
2,5
7 - 20
251, 351
100, 200


ТУДЭ-7М1
400+1000
1,5
451
300


ТУДЭ-8М1
0+40
4,0
4,5-20; 2,5-10
251, 491
50


ТУДЭ-9М1
0+100
2,5
4,5-20; 2,5-10
251, 491


ТУДЭ-10М1
30+100
4,0
4,5-20; 2,5-10
251, 491


ТУДЭ-11М1
30+160
2,5
4,5-20; 2,5-10
251, 491


ТУДЭ-12М1
0+250
4,5-20
251




ТУДЭ-М1 изготавливаются с размыкающими «Р» (указывается на приборе) или замыкающими «З» (указывается на приборе) контактами.

Предел допускаемой основной погрешности по шкале дифференциала до 3°С не должен превышать от плюс 2°С до минус 1°С, свыше 3°С до 7°С - ± 3°С, а свыше 7°С - ± 4°С.

Устройства устойчивы к воздейств
