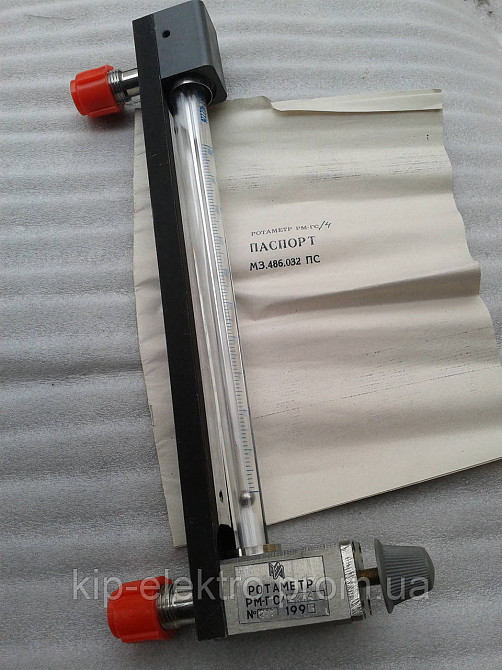

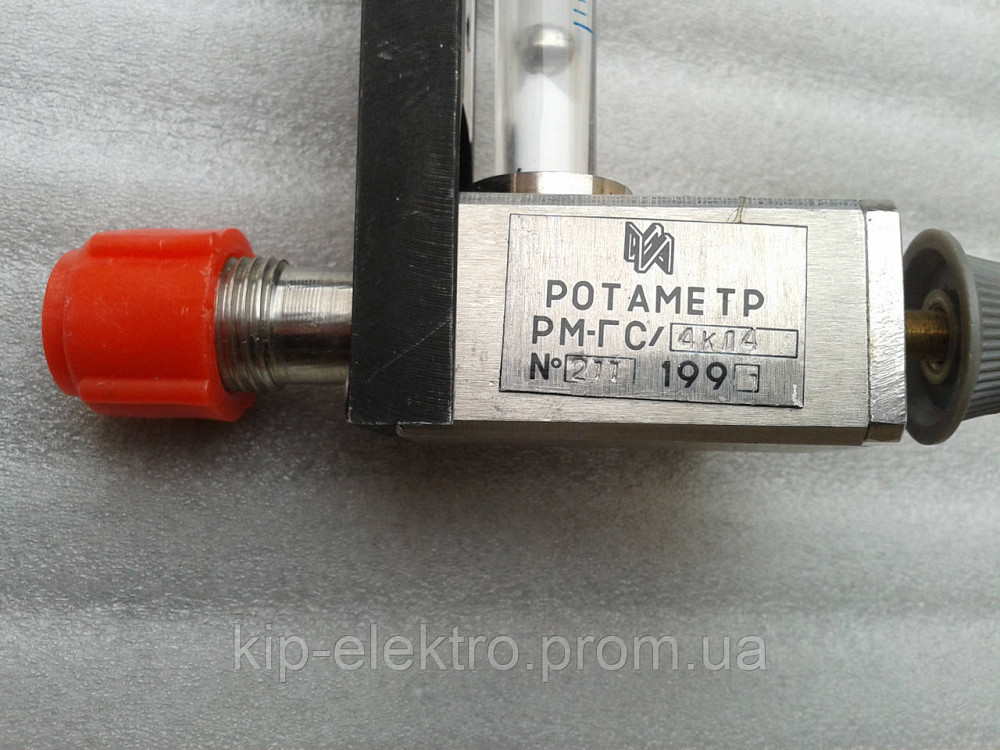

Ротаметр РМ-ГС/4 (РМ-ГС-4; РМ-ГС 4; РМ-ГС, РМГС, РМ ГС)

Заказать и купить ротаметр

РМ-ГС/4 (РМ-ГС-4, РМ-ГС 4, РМ-ГС)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.





Ротаметры типа РМ-ГС

Ротаметры типа РМ-ГС с местными показаниями, со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков газа, имеющих температуру от 10 до 35°С и избыточное давление от 0,06 до 0,16 МПа.

Диаметр условного прохода 6 мм.

Диаметр отверстия в штуцере для подсоединения трубопровода 8 мм.

Габаритные размеры 273х34х117 мм.

Рабочее положение вертикальное с отклонением не более ±1°.

Средняя наработка на отказ 40000 ч.

Масса ротаметров не более 0,75 кг.

Конструкционные материалы: смесь резиновая ИРП-1345, фторопласт-4, сталь 12Х18Н10Т, стекло С52-1, титан ВТ-1-00.

Шкала показаний ротаметра - условная, равномерная, нанесена непосредственно на ротаметрическую трубку.

Отсчет показаний производят по верхней кромке конусообразного поплавка или по наибольшему диаметру шарообразного поплавка.

Ротаметры рассчитаны на эксплуатацию при температуре окружающее среды от 10 до 35°С, влажности окружающей среды от 30 до 80%, атмосферном давлении от 0,084 до 0,106МПа (от 630 до 800 мм рт. ст.). Устойчивы к воздействию относительной влажности воздуха до 95%, при температуре 35°С.

Основная допускаемая погрешность ротаметров модели РМ-ГС составляет ± 4% от верхнего предела измерений.

Градуировка ротаметров - индивидуальная, производится заводом-изготовителем по воздуху.



Основные характеристики ротаметров РМ-ГС





Обозначение ротаметра


Верхний предел измерений


Потеря давления от установки в тех. линию




м3/ч


л/ч


МПа


кгс/см2







0,016


16


0,01


0,1







0,04


40


0,01


0,1







0,1


100


0,01


0,1







0,25


250


0,01


0,1







1,6


1600


0,01


0,1







4,0


4000


0,035


0,35
