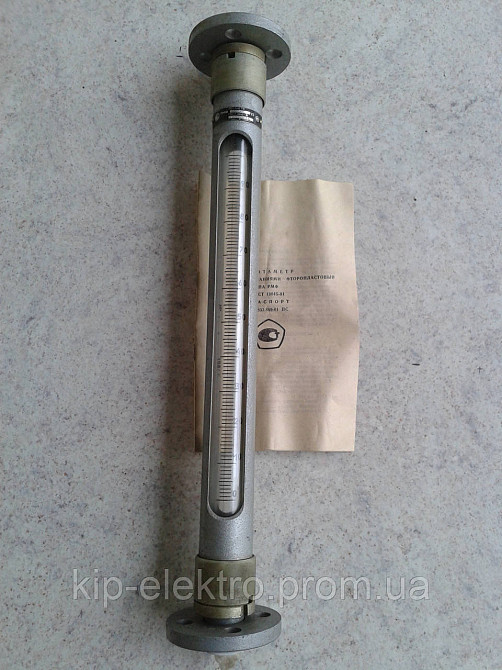

Ротаметр РМФ-0,4ЖУЗ (РМФ-0,4ЖУ3, РМФ-0,4Ж У3, РМФ-0,4Ж УЗ, РМФ-0,4 ЖУЗ, РМФ 0,4ЖУЗ, РМФ-04-0,4ЖУЗ, Р

Заказать и купить ротаметр

РМФ-0,4ЖУЗ (РМФ-0,4ЖУ3, РМФ-0,4Ж У3, РМФ-0,4 ЖУЗ, РМФ 0,4ЖУЗ, РМФ-04-0,4ЖУЗ)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Ротаметры типа РМФ
Ротаметры фторопластовые типа РМФ с местными показаниями со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных агрессивных жидкостей и газов с дисперсными включениями инородных частиц, нейтральных к фторопласту-4, стеклу марок ХС и ТХС.

В зависимости от расхода измеряемой среды, ротаметры типа РМФ выпускаются заводом-изготовителем в трех базовых модификациях: РМФ-II (РМФ-02), РМФ-IV (РМФ-04), РМФ-VI (РМФ-06).



Каждая базовая модификация имеет унифицированную ротаметрическую трубку.



Пределы измерения расходов для данных моделей получаются установкой соответствующего поплавка.

Поплавок, вне зависимости от модели, изготавливается из фторопласта-4.

Детали ротаметров, соприкасающиеся с измеряемой средой, футерованы (покрыты) фторопластом.



Шкала показаний ротаметра условная, равномерная, нанесена непосредственно на ротаметрическую трубку.



Отсчет показаний производят по верхней кромке поплавка.



Давление измеряемой среды не должно превышать 6 кгс/см2 (0,6 МПа).



Ротаметры рассчитаны на эксплуатацию при температуре измеряемой среды от минус 30 до 100 °С и окружающей среды от минус 30 до 50 °С, влажности окружающей среды от 30 до 80%.



Основная допускаемая погрешность ротаметров составляет ± 2,5% от верхнего предела измерений.



Градуировка ротаметров - индивидуальная, производится заводом-изготовителем по воде или воздуху.



Для других сред, необходимо произвести пересчет расхода с воды или воздуха на данную измеряемую жидкость или газ.



Ротаметры модели РМФ-II (РМФ-02)

Основные характеристики ротаметров для измерения жидкости:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг







0,016


6


ниппельное 11,5мм


410х27,7


0,320





Основные характеристики ротаметров для измерения газа:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг







0,4


6


ниппельное 11,5мм


410х27,7


0,320







0,63







Ротаметры модели РМФ-0,1ЖУЗ

Основные характеристики ротаметров для измерения жидкости:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг







0,1


10


ниппельное 22мм


500х43


1,6







Ротаметры модели РМФ-IV (РМФ-04)

Основные характеристики ротаметров для измерения жидкости:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг







0,16


15


фланцевое


480х80


2,0







0,25







0,4





Основные характеристики ротаметров для измерения газа:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг
