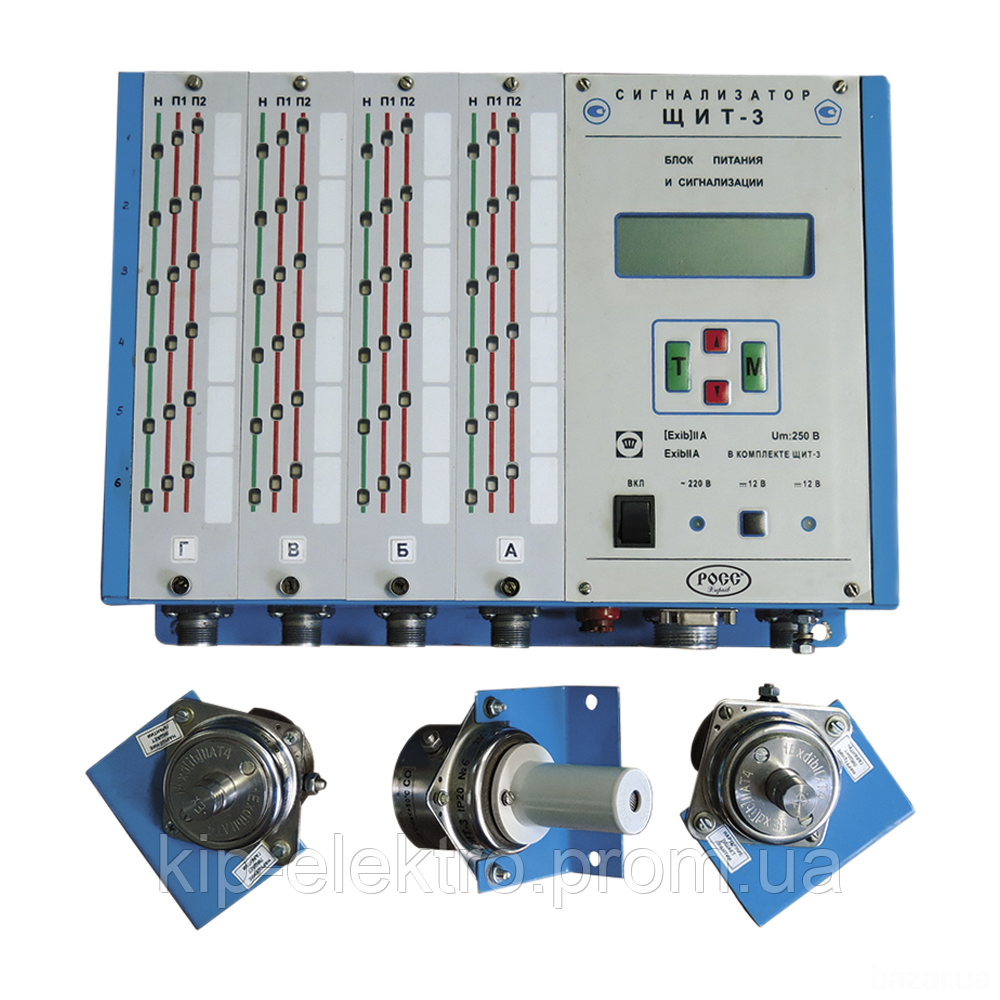

Сигнализатор газа стационарный ЩИТ-3-6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24

Сигнализаторы газа ЩИТ-3-6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24 предназначены для автоматического непрерывного контроля содержания метана и (или) совокупности пропана, бутана, газов углеводородных сжиженных топливных, а также объемной доли окиси углерода в воздухе рабочей зоны, выдачи световой и звуковой сигнализации о превышении значений довзрывоопасных концентраций.

Область применения

Газосигнализаторы ЩИТ-3-6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24 применяются на различных объектах газовой промышленности, гражданских сооружениях, в коммунальном хозяйстве, паркингах и других объектах.

Достоинства


Непрерывный вывод информации.
Количество точек контроля от 1 до 24.
Подключение к одному каналу шести датчиков с различными методами измерения.
Взрывозащищенное исполнение с искробезопасными цепями.
Стандартный цифровой выход, возможность подключения к стандартным приемникам.
Программирование конфигурации в соответствие с требованиями размещения датчиков и внешних устройств на конкретном объекте.
Два уровня порогового состояния каждого датчика.
Самотестирование в автоматическом режиме, сигнализация аварийных состояний.
Ограничения доступа к параметрам настройки и критически важным параметрам аварийного состояния.


ЩИТ-3-6 - имеет от одного до шести каналов измерения (одномодульный БПС-156);

ЩИТ-3-12 - имеет от одного до двенадцати каналов измерения (двухмодульный БПС-157);

ЩИТ-3-18 - имеет от одного до восемнадцати каналов измерения (трехмодульный БПС-158);

ЩИТ-3-24 - имеет от одного до двадцати четырех каналов измерения (четырехмодульный БПС-159).

Каналы произвольно комбинируются из числа следующих:


канал измерения довзрывоопасных концентраций метана (канал измерения СH4) с датчиком ДТХ-156-1;
канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (канал измерения С4Н10) с датчиком ДТХ-156-3;
канал измерения массовой концентрации окиси углерода (канал измерения СО) с датчиком ДЭХ-7.


Датчики представляют собой интеллектуальные измерительные преобразователи со стандартным цифровым входом.

Датчики могут устанавливаться во взрывоопасных зонах.




Технические характеристики


Канал измерения
Диапазон измерений
Пороги срабатывания
Время установления паказаний, с
Время прогрева, мин, не более
Пределы допустимой основной абсолютной погрешности


СН4
от 0 до 50 % НКПР
20 и 40 % НКПР
20
5
±5 % НКПР


С4Н10
от 0 до 50 % НКПР
20 и 40 % НКПР
20
5
±5 % НКПР


CO
от 0 до 100 мг/м3
20 мг/м3 и 50 мг/м3
20
30
±(1,0+0,15С)%




Пороги срабатывания могут быть изменены по желанию потребителя.

Уровень звукового давления при выдаче звукового сигнала по оси звукоизлучателя не менее 85 dB. Напряжение питания датчиков 12 В. Потребляемая мощность на четыре канала измерения в режиме тревоги (с термохимическими датчиками) не более 25 ВА.

Габаритные размеры датчиков, мм, не более:


ДТХ-156-1 — 85х85х90
ДТХ-156-2 — 85х85х90
ДЭХ-7 — 85х115х90

Масса датчиков ДТХ-156-1, ДТХ-156-3, кг, не более 0,3.

Масса датчика ДЭХ-7, кг, не более 0,38.


Электропитание сигнализаторов осуществляется:


основное — от сети переменного тока напряжением 220 В.
резервное — от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12 В.

Средняя наработка на отказ — не менее 30000 часов. Полный срок службы — не менее 10 лет.

Сигнализаторы имеют по два порога срабатывания сигнализации в каждом канале.


При срабатывании пороговых устройств сигнализаторы обеспечивают:


выдачу световой и звуковой сигнализации;
коммутацию внешних электрических цепей постоянного и переменного тока (замыкание/размыкание);
выдачу импульсов для срабатывания клапанов электромагнитных импульсных с по
