Табло сигнальное световое ТСМ, ТСБ, ТСС-М, ТСС-66М, ТСКЛ

Заказать и купить табло световое

ТСМ, ТСБ, ТСС-М, ТСС-66М, ТСКЛ

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

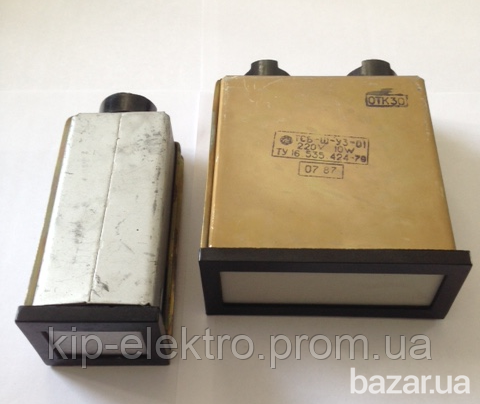

Табло сигнальное световое ТСМ и ТСБ

Табло сигнальное световое ТСМ и ТСБ предназначены для текстовой и световой сигнализации в стационарных электрических установках. Имеют два защитных термостойких стекла - приборное прозрачное и молочное листовое.



Условное обозначение табло и его расшифровка:

ТС - табло световое;

М - малое (с одной лампой);

Б - большое (с двумя лампами);

Ш - тип цоколя лампы - штифтовой B15d/18 ГОСТ 17100;

01 - номер модификации табло;

У3 - климатическое исполнение и категория размещения по ГОСТ 15150.



Источником света в табло ТСБ являются:

- 2 лампы накаливания Ц215-225-10;

- или 2 светодиодные лампы ЛСО 1.

Источником света в табло ТСМ является:

- 1 лампа накаливания Ц215-225-10;

- или 1 светодиодная лампа ЛСО 1.

Лампы накаливания и светодиодные лампы в комплект поставки не входят и приобретаются отдельно.






Габаритные размеры светового табло ТСБ



Отверстие в панели (окно) под установку

табло ТСБ-Ш-01 - 104 х 39 мм

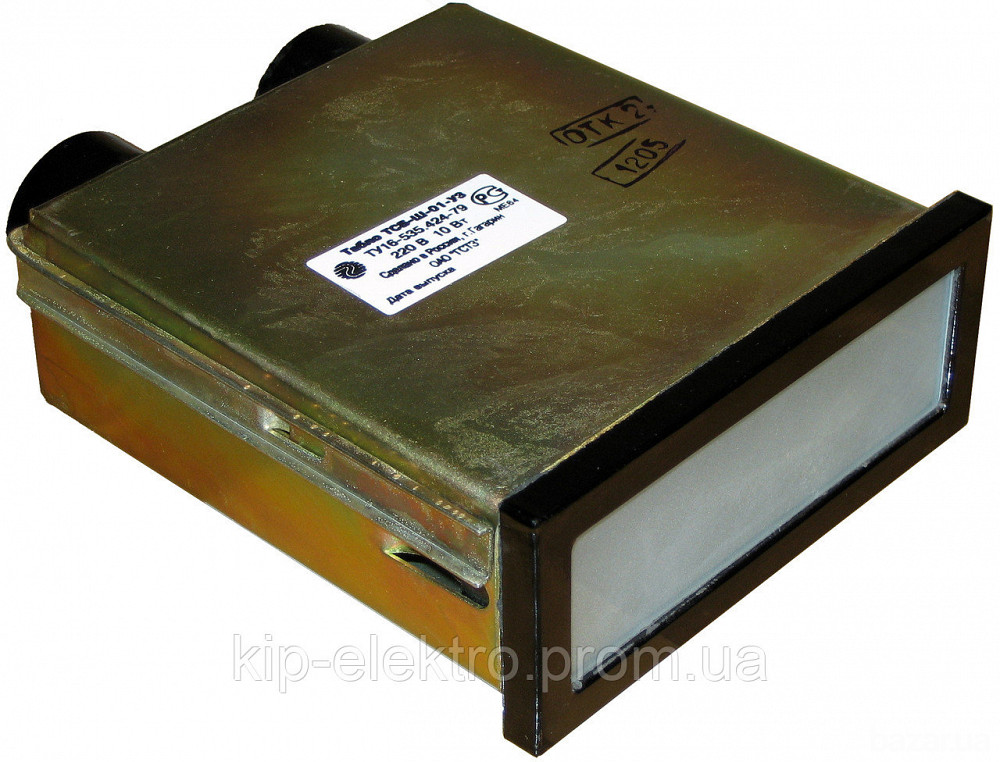

Световое табло ТСБ










Габаритные размеры светового табло ТСМ



Отверстие в панели (окно) под установку

табло ТСМ-Ш-01 - 49 х 39 мм


Световое табло ТСМ











Табло сигнальное световое ТСС-М

ТСС-М - табло сигнальное световое, применяемое в качестве сигнализации на технологических линиях.

ТСС-М контролирует и отображает информацию о состоянии технологических процессов на объектах промышленности, АЭС, ТЭС.

Устройство применяется в пунктах централизованного управления и контроля с большим объемом сигнализации при необходимости обеспечения отличия вновь поступивших сигналов от ранее действующих.

Табло предназначено для эксплуатации в следующих климатических условиях:

-температура окружающей среды от +1 до +45°С.

-максимальная влажность воздуха: 80%

-землетрясение до 8 баллов при уровне установки изделия от 25 до 70 м над нулевой отметкой.

Конструкция корпуса табло имеет вентиляционные отверстия, обеспечивающие отвод тепла, выделяемого встроенными в табло элементами.

В табло отсутствуют легковоспламеняющиеся материалы.

Табло выполняет следующие функции:

1. Прерывистое свечение при подаче постоянного управляющего сигнала;

2. Переход на ровное свечение при подаче квитирующего сигнала;

3. Погашение табло при снятии управляющего сигнала;

4. Проверка ламп при отсутствии управляющего сигнала сигналом проверки - свечение в пол-накала;

5. Подхват кратковременно действующего управляющего сигнала с переходом на прерывистое свечение; после квитирования цепь разрывается и табло гаснет.



Табло ТСС-66М

ТСС-66М - табло световое сигнальное используется в устройствах свето-звуковой сигнализации, в щитах централизованного управления и контроля с большим объемом сигнализации при необходимости обеспечить отличие каждого нового сигнала от уже действующи
