Термометр сопротивления взрывозащищенный (термопреобразователь сопротивления) ТСМ-1187 (ТСМ 1187, ТС

Заказать и купить термометр сопротивления во взрывобезопасном исполнении (термопреобразователь сопротивления)

ТСМ-1187 (ТСМ 1187, ТСМ1187, ТСМ)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.





ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

ТСП-1187, ТСМ-1187

ТУ 25-7363.036-79




Термопреобразователи сопротивления ТСП-1187, ТСМ-1187 предназначены для измерения температуры жидких и газообразных сред во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конв ертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2).

Термопреобразователи имеют взрывобезопасный уровень взрывозащиты "взрывонепроницаемая оболочка" и маркировку взрывозащиты "IExdIICT6".




Рабочий диапазон измеряемых температур, °С

для ТСП-1187 (рис. 1, 4)

для ТСП-1187 (рис. 2, 5)

для ТСМ-1187 (рис. 3, 4)




от -50 до +200

от -200 до +500

от -50 до +150




Условное обозначение НСХ преобразования (ГОСТ 6651)




для ТСП-1187

для ТСМ-1187

Класс допуска (ГОСТ 6651)

Схема соединений (ГОСТ 6651)

Количество чувствительных элементов

для ТСП-1187

для ТСМ-1187

Показатель тепловой инерции, с, не более

для ТСП-1187 (рис. 2, 5); ТСМ-1187 (рис. 3, 4)

для ТСП-1187 (рис. 1, d = 6 мм)

для ТСП-1187 (рис. 1, d = 6,5 мм )

Условное давление измеряемой среды Pу, МПа

для ТСП-1187 (рис. 4, 5); ТСМ-1187 (рис. 4)

для ТСП-1187 (рис. 2); ТСМ-1187 (рис.3)

для ТСП-1187 (рис. 1, d = 6,5 мм )

для ТСП-1187 (рис. 1, d = 6 мм)


50П, 100П

50М, 100М, 200М

В

2, 3



1 или 2

1



20

8

9



1

16

25

32




Материал защитой арматуры







ТСП-1187 (рис.1)





ТСП-1187 (рис.2)

ТСП-1187 (рис.4,5)

ТСМ-1187 (рис.3,4)


сталь 12Х18Н10Т, 10Х17Н13М2Т

или сплав ВТ1-0

сталь 12Х18Н10Т

сталь 10Х17Н13М2Т

сталь 08Х13 или 10Х17Н13М2Т




Материал головки термопреобразователя


прессматериал АГ-4В




Головка термопреобразователя водозащищенного исполнения.

Термопреобразователи могут комплектоваться:




ТСП-1187 (рис. 4, 5); ТСМ-1187 (рис. 4)


штуцером передвижным 5Ц4.473.002, 5Ц4.473.005, 5Ц4.473.006




Для подсоединения к вторичному прибору (потенциометру, логометру и т.д.) термо- преобразователи могут комплектоваться монтажным комплектом 4.065.000 соответ- ственно под кабель в трубе или под кабель бронированный.

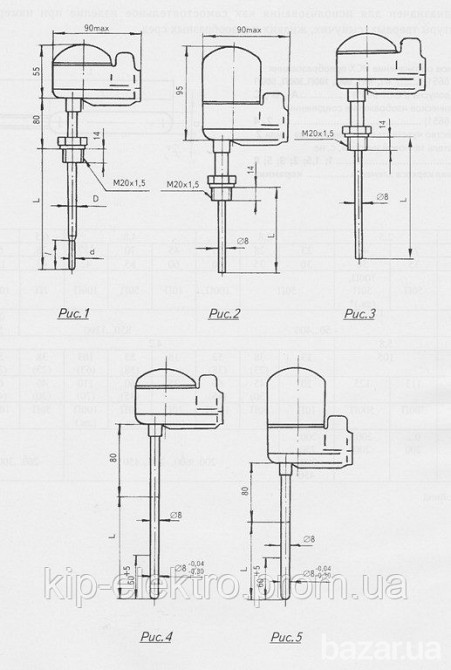

Рис.1




L,мм


80


100


120


160


200


250


320


400


500




l,мм


45 или 40




D,мм


8 или 10




d,мм
