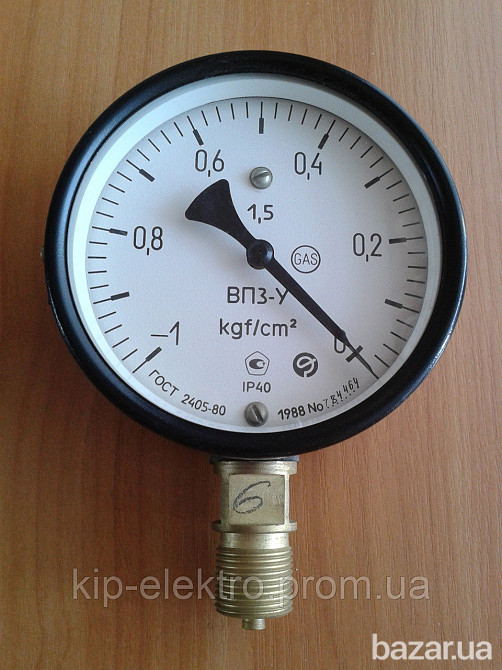

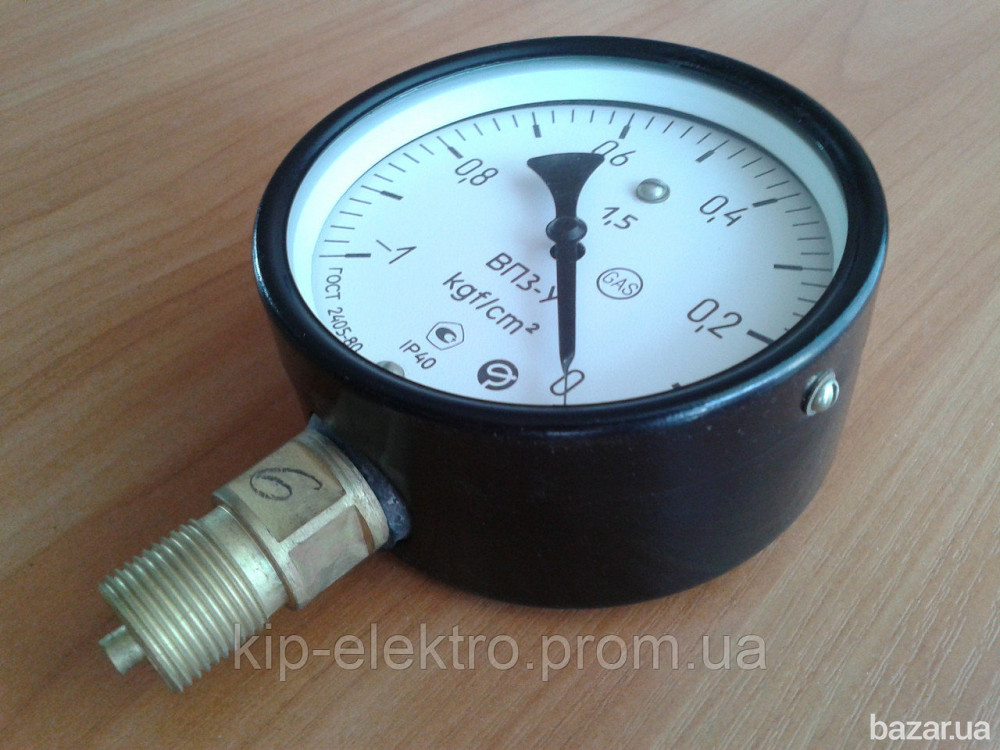

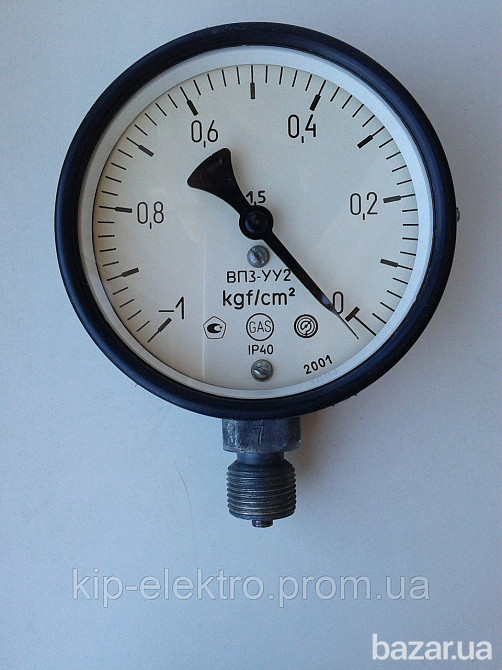

Вакуумметр показывающий ВП3-У (ВП-3У, ВП3У, ВП 3У) - радиальный штуцер (РШ)

Заказать и купить вакуумметр показывающий с радиальным штуцером

ВП3-У (ВП-3У, ВП3У, ВП 3У)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Манометры, вакуумметры и мановакуумметры показывающие

МП3-У, ВП3-У и МВП3-У

Манометры, вакуумметры и мановакуумметры показывающие МП3-У, ВП3-У и МВП3-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов 12, 13, 22, 142, 502, 134a и 404а.

Приборы могут поставляться с демпфером.

Основные технические характеристики

Диапазоны показаний приборов:


МП3-У - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
ВП3-У - от -1 до 0 кгс/см2
МВП3-У - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2

По заказу приборы поставляются в единицах измерения кПа, МПа


Диаметр корпуса -100 мм

Класс точности приборов - 1,5 (по заказу 1,0)

Степень защиты - IP40 (по заказу - IP53)

Масса приборов - не более 0,7 кг

Средний срок службы - 10 лет

Материалы деталей:


корпус - сталь, алюминиевый сплав, ударопрочный полистирол
стекло -техническое
трубчатая пружина - медный сплав, железо-никелевый сплав
держатель - медный сплав, сталь
механизм - бронза, нержавеющая сталь, сталь 0,8 кп


Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)

Климатическое исполнение по ГОСТ 15150-69


У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)


Варианты исполнения:


с радиальным штуцером без фланца
с радиальным штуцером с задним фланцем
с осевым штуцером с передним фланцем
с осевым штуцером без фланца


Фланец для крепления прибора на панели


-//- - по умолчанию приборы поставляются без фланца
Ф - по заказу приборы поставляются с задним расположением фланца


Измеряемая среда


-//- - по умолчанию жидкость, пар, газ, в том числе пропан бутан
"кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
"ацетилен" - по заказу исполнение для измерения давления ацетилена
"хладон" - по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимсоть дополнительной температурной шкалы)


Резьба присоединительного штуцера


-//- - по умолчанию метрическая резьба М20х1,5-8g
G1/2-B - по заказу дюймовая резьба
R1/2 - по заказу коническая резьба


Технологическая черта на шкале


-//- - по умолчанию без черты
"черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)


Демпфер для гашения пульсирующего давления


-//-- по умолчанию приборы поставляются без демпфера до 60 кгс/см2 включительно и с демпфером свыше 100 кгс/см2 включительно
демпфер - по заказу демпфер устанавливается на п
