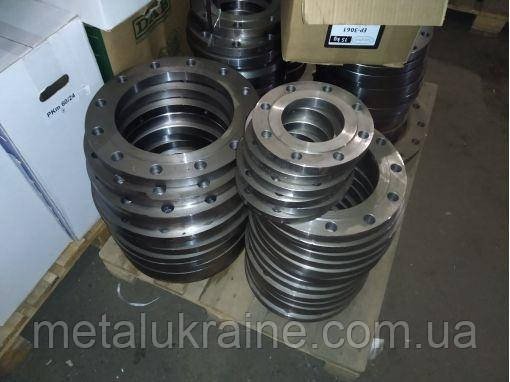

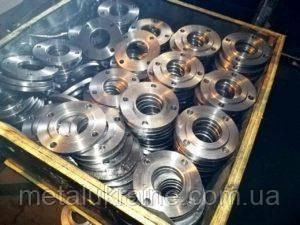

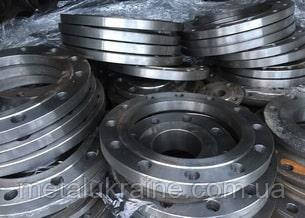

Фланец стальной плоский Ду 100 мм Ру25

Фланцы стальные. Вес. ГОСТ. Таблица размеров фланцев стальных.
Фланцы предназначены для соединения систем трубопроводов между собой, а также для присоединения их к разному оборудованию (насосам, задвижкам, клапанам), емкостям и аппаратам. Соединение фланцев друг с другом производится с помощью шпилек, болтов, гаек шайб. Для лучшей герметичности используют уплотнительный материал (прокладки). Они могут быть паронитовые и резиновые. Их устанавливаю на выступающую поверхность фланцев, называемую зеркалом.
Зеркалом называется поверхность сопряжения между фланцами. Она должна быть без видимых нарушений, иначе такое соединение не будет герметичным. Примечание: Необходимо бережно относится к зеркалу фланца.
Фланцы различают по номинальному давлению Р, МПа (от 0,1 МПа и выше). В зависимости от номинального давления фланцев, меняется их размеры и вес. Чем выше давление, тем больше толщина фланца и соответственно вес. Все размеры и вес фланцев по ГОСТ 12820-80 приведены в таблицах ниже.

Фланцы изготавливаются согласно нормативных документов и стандартизируются ГОСТами:
ГОСТ 12820-80 – по этому ГОСТу изготавливаются плоские фланцы;
ГОСТ 12821-80 – воротниковые фланцы приварные встык:
ГОСТ 12822-80 – свободные фланцы на приварном кольце.
При изготовлении используют: черные сорта стали, нержавеющие, чугун, алюминий, бронзу. Нержавеющие и алюминиевые фланцевые соединения используют в более агрессивных системах трубопровода, из-за большего срока службы, благодаря их антикоррозийным свойствам.

Одним из основных плюсов фланцевых соединений является быстрая замена отдельных участков трубопроводов.


Рис.1. Основные обозначения фланцев плоских приварных.
D – наружный диаметр фланца;

D1 – межосевое расстояние крепежных отверстий;

D2 — диаметр прижимной поверхности (зеркала);

dв — внутренний диаметр фланца;

b — толщина фланца;

h — высота зеркала;

dn –диаметр отверстий под шпильки и болты.
