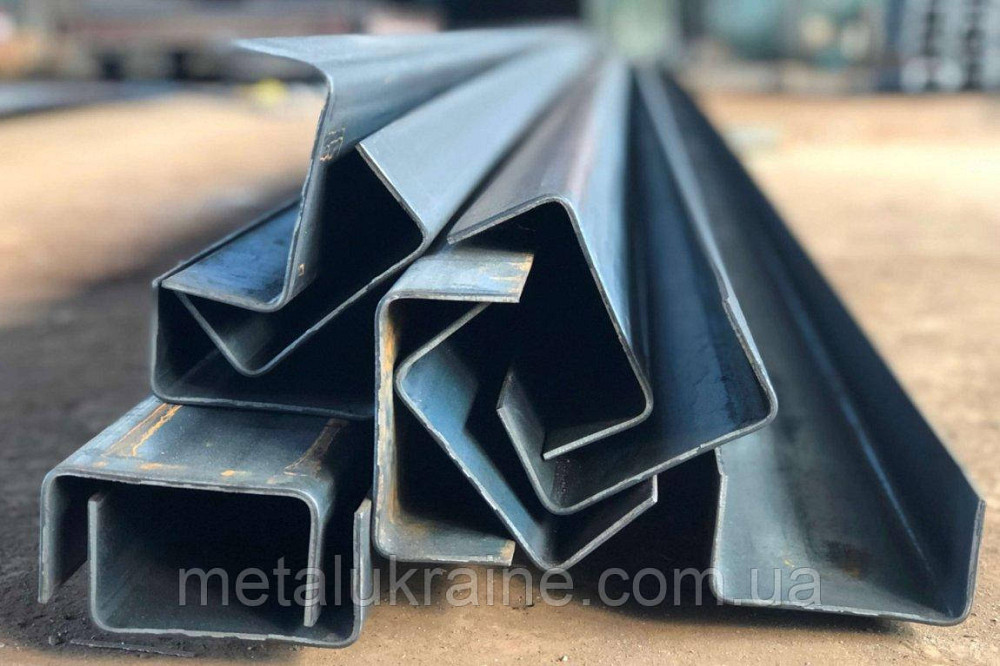

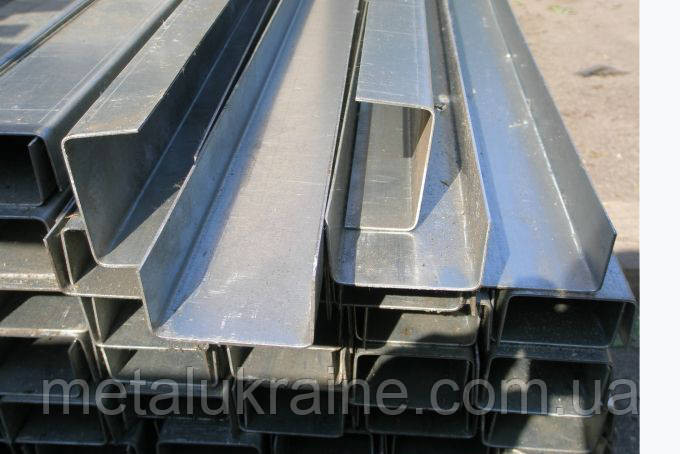

Швеллер гнутый 120х80х5

Производство гнутого стального швеллера
Такой вид швеллера изготавливается в соответствии с ГОСТ. Он делится на два вида, каждый соответствует определенному ГОСТУ: равнополочный гнутый швеллер, производство которого регламентируется ГОСТ 8278 и неравнополочный гнутый швеллер — ГОСТ 8281. В общем случае изготовление гнутых стальных профилей должно производиться с учетом ГОСТ 11475.
Изготовление гнутого швеллера происходит на специальном профилегибочных станках, при этом используются различные типы стали, в том числе:


Рулонная горячекатаная — технология горячего проката предполагает изменение кристаллической решетки стали;
Рулонная холоднокатаная — такой способ производства позволяет создать изделия, которые имеют повышенную устойчивость к деформации. Такая технология требует выполнения работ при сравнительно низкой температуре, поэтому кристаллическая решетка стали не меняется;
Конструкционная;
Углеродистая;
Низколегированная — с добавлением специальных легирующих добавок, которые повышают эксплуатационные характеристики изделий металлопроката.

Основные характеристики гнутого стального швеллера:

Способность переносить большие осевые нагрузки;
Возможность использования без применения сварки;
Способность выдерживать нагрузки на изгиб;
Небольшой вес;
Изделие отлично поддается сварке.

Все гнутые стальные швеллеры по точности прокатывания подразделяются на три основные общепринятые категории:

Высокой точности;
Повышенной точности;
Обычной точности.

Относительно формы конструкции стального гнутого профиля имеются четыре соответственные категории:

Обе полки параллельные между собой — обозначается «П»;
Легкие изделия с параллельными гранями полок — имеет обозначение «Л»;
Грани полок изнутри находятся под наклоном — «У»;
Профиль специального назначения — «С».


Технические требования к изготовлению гнутого швеллера
При производстве гнутых профилей используют только стали определенных марок, в соответствии с ГОСТом. По стандартам на поверхности изделий могут допускаться отпечатки, вкатанные пузыри, отдельные забоины, но не допускаются трещины, окалины, раковины, загрязнения и множественные вздутия. Кромки и торцы заготовок согласно стандарту 11475 не допускают зазубрин, расслоений или затянутой кромки. В небольшом количестве забоины и вмятины допустимы, если они не выводят размеры изделия за номинальные. В зависимости от группы качества изделия могут иметь или не иметь трещин по стандарту. Если профиль низкого качества, разрешаются трещины протяженностью до 10 мм в месте изгиба для профиля толщиной 2 мм. Если данный параметр находится в пределах 2-5 мм, то протяженность может быть уже 15 мм, а для толщины более 5-20 мм и выше.
Изделия металлопроката производятся на станке, поэтому снижение качества изделий возможно лишь в том случае, если калибровка валков была выполнена неправильно.
Вне зависимости от стали, используемой при изготовлении профилей, изделия могут монтироваться двумя способами, как болтовым скручиванием, так и сварными швами.
Маркировка гнутого стального швеллера
Маркируют такие изделия металлопроката по схеме В×Ш×Т, где:

В — высота, которая обычно колеблется между 25 и 310 мм;
Ш — ширина, которая по стандарту находится в диапазоне между 26 и 100 мм;
Т — толщина, колеблется между 2 и 6 мм.

Швеллер гнутый неравнополочный ГОСТ 8281-80
Согласно данному стандарту гнутый швеллер, как правило производится из кипящей углеродистой или полуспокойной стали, имеющей временное сопротивление разрыву более 460 единиц. Может использоваться и углеродистая сталь, низколегированная сталь, имеющие ту же величину сопротивления разрыву.
Предельные отклонения от 90 градусов зависят от ширины полки, подразделяются на несколько категорий:

До 100мм;
Выше 100мм;
Изделия повышенной прочности.

Гнутый швеллер неравнополочный по стандартам ГОСТ 8281-80 может быть от 4 до 11,8 м.
Швеллер гнутый стальной равнополочный ГОСТ 8278-83
Данный стандарт распространен на все изделия, получаемые с помощью профилегибочных приборов с использованием за
