Труба ВЧШГ Ду600 RJ (6М)

Трубы ВЧШГ.



Трубы из ВЧШГ выпускаются длиной 6 метров, под уплотнительное кольцо,

с внутренним и внешним покрытием. На наружную поверхность труб наноситься защитное

покрытие металлическим цинком и битумным лаком согласно ISO 8179.



На внутреннюю поверхность труб наноситься слой цементно-песчаного покрытия (ЦПП),

толщина и свойства которого соответствуют требованиям ISO 4179.

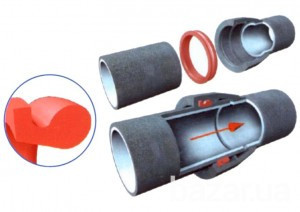

Типы соединений чугунных труб В зависимости от того, насколько большое давление будет возникать при эксплуатации трубопровода, трубы могут иметь соединения различного типа. Tyton (Тайтон) – предназначено для магистралей с показателем рабочего давления 3,0-6,4 МПа. В данном случае в качестве уплотнителя используется двойное кольцо. В основном таким образом соединяют трубы при устройстве канализации и сетей холодной воды. Герметичность соединения обеспечивается двумя факторами: за счет давления в месте контакта материала трубы и кольца; за счет давления жидкости в трубах. Данный тип соединения замечателен тем, что при необходимости укоротить трубу никакие дополнительные работы выполнять не придется.

Соединение Тайтон позволяет соединенным трубам отклоняться на угол 1,5-5 градусов при полной сохранности герметичности. RJ (раструбно-замковое соединение) – для него используют двухслойное уплотнительное кольцо. Данный вариант применяется в трубопроводах с рабочим давлением 2,5-8,8 МПа. Это вариант для работ при сложном рельефе местности, при высокой вероятности возникновения ударных нагрузок и местах, где может произойти осадка грунта. Гладкий конец трубы снабжен буртиком, который вкупе со специальными стопорами (фиксирующимися стопорной проволокой), препятствует разъединению труб. Данный тип соединения может быть использован и при монтаже вертикального трубопровода. Но в случае необходимости укоротить трубу нужно будет провести ряд дополнительных работ. Фланцевое соединение – используется для монтажа трубопроводов с рабочим давлением 1,6-2,5 МПа. Свайное соединение – используется с трубами, используемыми как металлические оболочки для бетонного или другого наполнителя, используемого для устройства свай. Кроме того, трубы с таким типом соединения могут применяться для устройства катодной защиты трубопроводов, а также для фундаментных и опорных конструкций портовых сооружений. Труба чугунная напорная ВЧШГ с внутренним ЦПП (цементно-песчаное покрытие) и наружным лаковым покрытием, с резиновой уплотнительной манжетой. Тип соединения труб – «ТАЙТОН» .

Преимущества труб из ВЧШГ

ВЧШГ – это высокопрочный чугун с шаровидным графитом. Этот материал соединяет в себе высокую коррозионную стойкость и долговечность чугуна c механическими свойствами стали (прочность на разрыв и изгиб, жесткость и пластичность). В ранее используемом для водоснабжения «сером чугуне» углерод (графит) присутствовал в виде пластин, которые являлись источником образования трещин, делая материал хрупким. При введении в сплав магния частицы графита выкристаллизовываются в форме шариков, исключ
