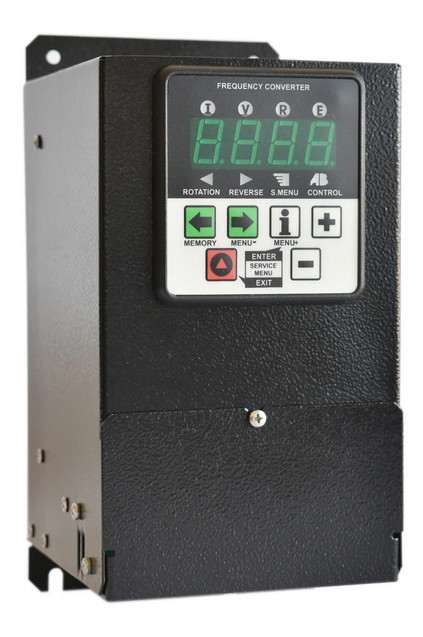

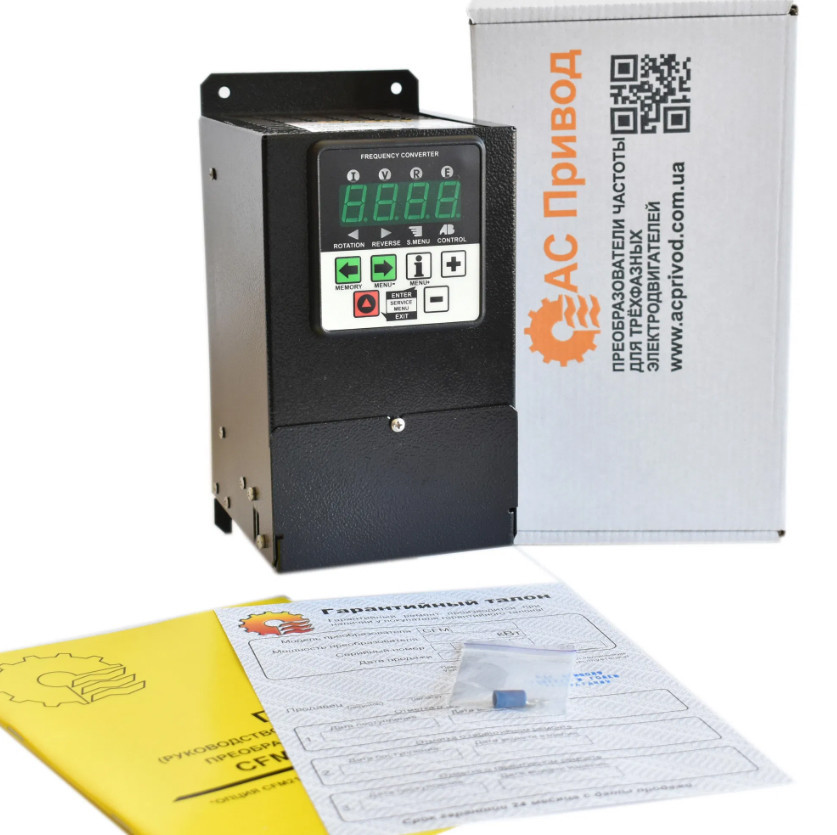

Преобразователь частоты 1,1кВт - CFM210P



   Серия преобразователей частоты CFM210 пополнилась моделями (CFM210P) со встроенным активным Корректором Коэффициента Мощности (ККМ). Эти преобразователи работоспособны в диапазоне входного напряжения 165-260В без потери мощности на валу, имеют входной коэффициент мощности, близкий к единице, что уменьшает нагрузку на электросеть и влияние на других потребителей. Это позволяет работать при выходной частоте на  20% выше номинальной без уменьшения крутящего момента.
   Основные технические характеристики преобразователей данной серии приведены ниже в таблице.





Питание

Напряжение питания Uвх
1ф х 220 В (+10%, -15%)


Частота напряжения питания
45 – 66 Гц


Выход
Выходное напряжение
3ф х 0...Uвх (с ККМ 0...275В)


Выходная частота
0; 1 - 800 Гц


Погрешность формирования частоты
0.05 Гц


Вид ШИМ модуляции
Вектор напряжения

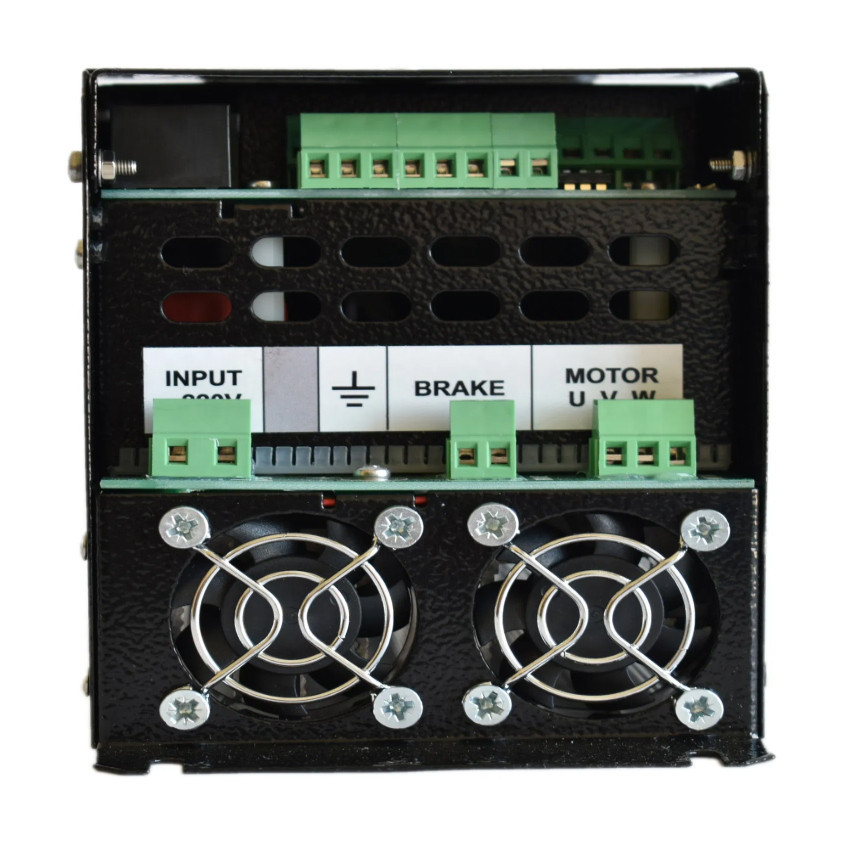

Подключение двигателя
Стандартный трехфазный асинхронный  двигатель 220В с соединением обмоток треугольником «∆»


Система управления
Режим управления
 ■ Скалярное U/ƒ с линейной (пропорциональной) характери-стикой.
■ Скалярное U/ƒ с квадратичной характеристикой.
■ Скалярное U/ƒ с форсированной характеристикой.
■ Улучшенное скалярное U/ƒ с автоматической компенсацией момента и скольжения.


Частота управления силовым модулем
3 – 6 – 9 – 12  кГц


Задание скорости вращения
■ Аналоговые входы
■ Цифровые входы
■ Панель управления
■ ПИД регулятор
■ Интерфейс связи RS485
Разрешающая способность:
0,1% для аналогового входа
0,1 Гц для панели управления и цифровых входов


Режимы торможения
■ Торможение постоянным током
■ Торможение с применением тормозного резистора

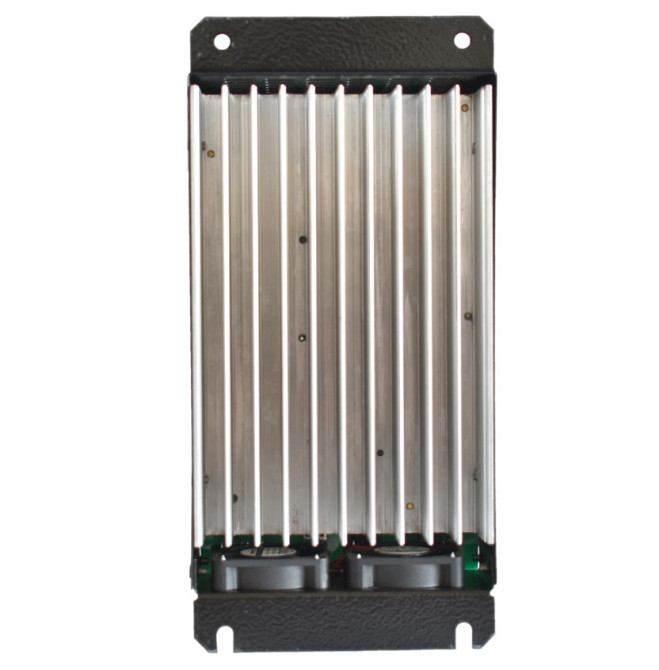

Охлаждение
Принудительное воздушное охлаждение


Входы / выходы управления
Аналоговый вход
2 аналоговых входа AN.IN1 и AN.IN2:
■ в режиме напряжения:
0...10 В, Rвх ≥ 50 кОм
■ в режиме тока:
0(4)...20 мА, Rвх = 220 Ом


Цифровой вход
6 гальванически развязанных от сети цифровых входов с переключаемой полярностью:
NPN
■ активный уровень: 0 В
■ неактивное состояние: 20...24 В
PNP
■ активный уровень: 20...24 В
■ неактивное состояние: 0 В
Сопротивление Rвх ≥ 4 кОм.


Аналоговый выход / выход с открытым  коллектором
1 аналоговый выход:
■ 0...10В
1 цифровой выход с открытым коллектором:
■ до 1А /0...40В
Полностью программируемый источник сигнала.


Релейный  выход
2 реле с перекидными контактами:
■ коммут. нагрузка: 250 В / 10А (АС)
Полностью программируемый источник сигнала.


Связь
Аппаратные возможности и протокол
Поддержка коммуникационного модуля RS485 с гальванически изолированным каналом.
Протокол обмена Modbus RTU.


Скорость передачи
4800, 9600,19200, 38
