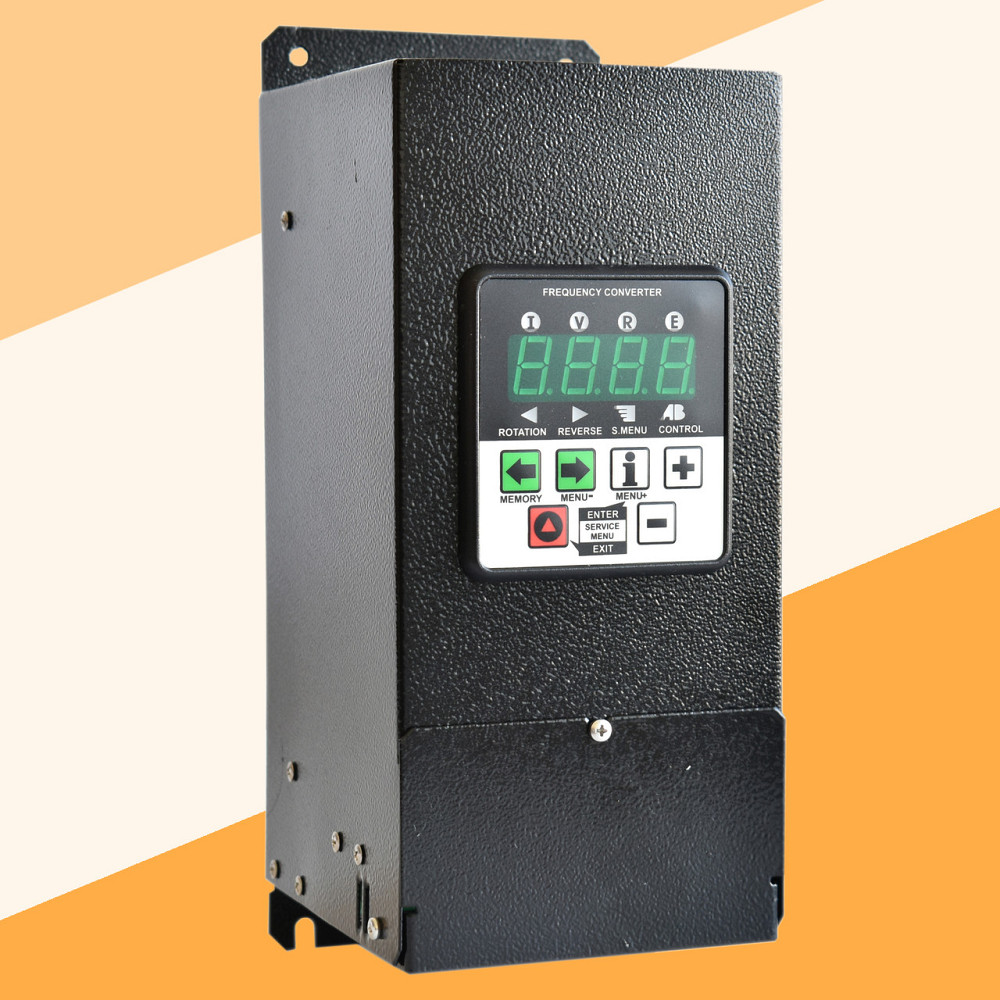

Преобразователь частоты CFM210 - 4,0кВт врс.ПО 5-00

   Преобразователи частоты серии  CFM210 являются флагманом нашей компании, и занимают первое место в рейтинге, за счет высокого спроса и доверия к данной модели.
   Высокий спрос на данную серию обусловлен прежде всего поддержкой мощностей  электродвигателей до 4.0кВт включительно с подключением преобразователя в обычную розетку 220В.  Немаловажным является и тот факт, что преобразователи данной серии являются представителями «традиционного» вида частотника в его типовом корпусе с принудительным воздушным охлаждением и максимально полной комплектацией внешними входами, выходами и различным программным функционалом.
   Основные технические характеристики преобразователей данной серии приведены ниже в таблице.





Питание

Напряжение питания Uвх
1ф х 220 В (+10%, -15%)


Частота напряжения питания
45 – 66 Гц


Выход
Выходное напряжение
3ф х 0...Uвх (с ККМ 0...275В)


Выходная частота
0; 1 - 800 Гц


Погрешность формирования частоты
0.05 Гц


Вид ШИМ модуляции
Вектор напряжения


Подключение двигателя
Стандартный трехфазный асинхронный  двигатель 220В с соединением обмоток треугольником «∆»


Система управления
Режим управления
 ■ Скалярное U/ƒ с линейной (пропорциональной) характери-стикой.
■ Скалярное U/ƒ с квадратичной характеристикой.
■ Скалярное U/ƒ с форсированной характеристикой.
■ Улучшенное скалярное U/ƒ с автоматической компенсацией момента и скольжения.


Частота управления силовым модулем
3 – 6 – 9 – 12  кГц


Задание скорости вращения
■ Аналоговые входы
■ Цифровые входы
■ Панель управления
■ ПИД регулятор
■ Интерфейс связи RS485
Разрешающая способность:
0,1% для аналогового входа
0,1 Гц для панели управления и цифровых входов


Режимы торможения
■ Торможение постоянным током
■ Торможение с применением тормозного резистора

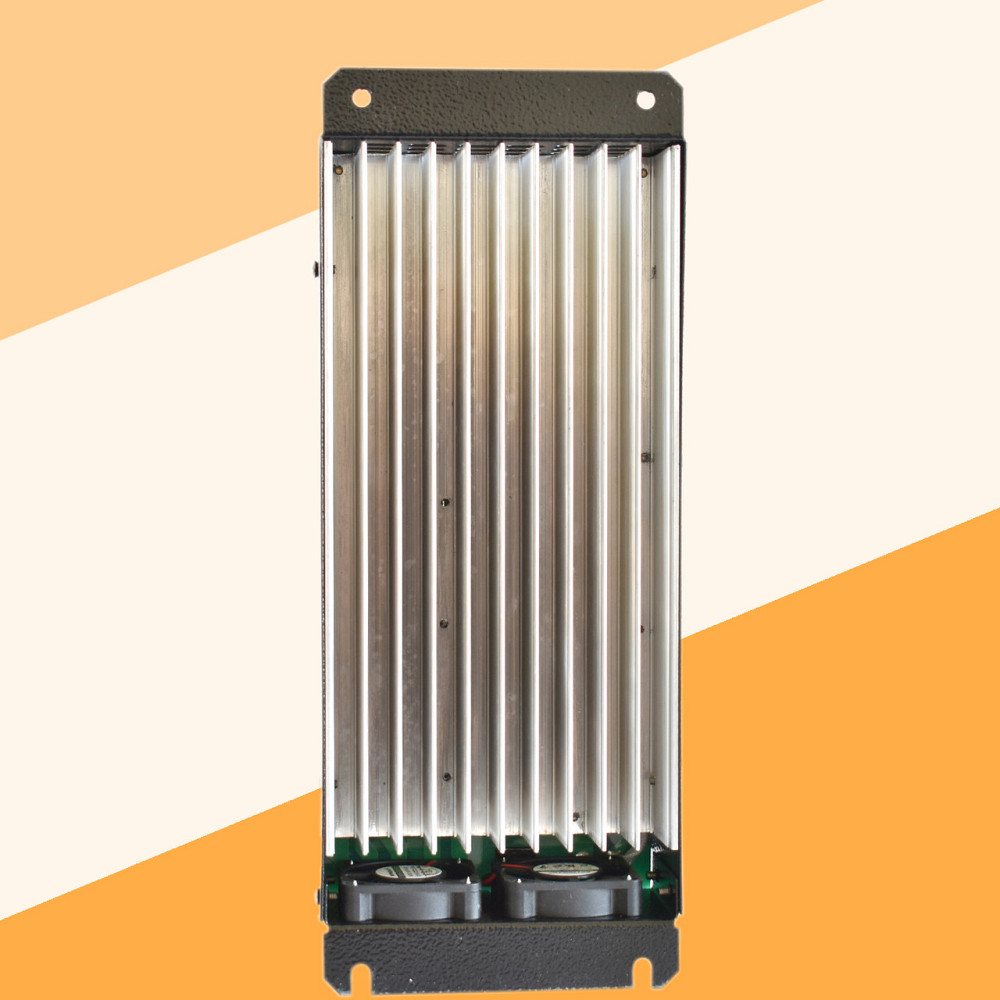

Охлаждение
Принудительное воздушное охлаждение


Входы / выходы управления
Аналоговый вход
2 аналоговых входа AN.IN1 и AN.IN2:
■ в режиме напряжения:
0...10 В, Rвх ≥ 50 кОм
■ в режиме тока:
0(4)...20 мА, Rвх = 220 Ом


Цифровой вход
6 гальванически развязанных от сети цифровых входов с переключаемой полярностью:
NPN
■ активный уровень: 0 В
■ неактивное состояние: 20...24 В
PNP
■ активный уровень: 20...24 В
■ неактивное состояние: 0 В
Сопротивление Rвх ≥ 4 кОм.


Аналоговый выход / выход с открытым  коллектором
1 аналоговый выход:
■ 0...10В
1 цифровой выход с открытым коллектором:
■ до 1А /0...40В
Полностью программируемый источник сигнала.


Релейный  выход
2 реле с перекидными контактами:
■ коммут. нагрузка: 250 В / 10А (АС)
Полностью программируемый источник сигнала.


Связь
Аппаратные возможности и проток
