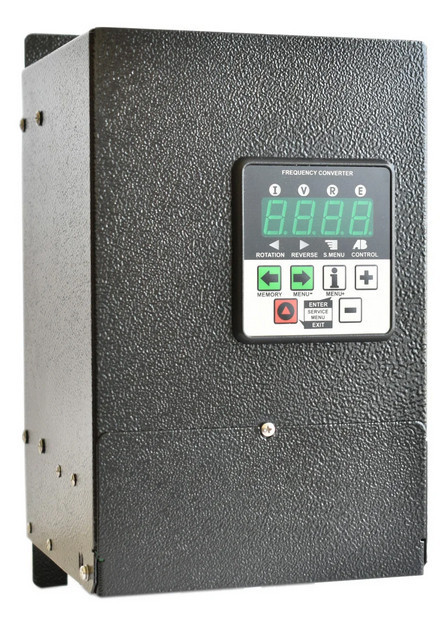

Преобразователь частоты CFM210 - 5,5кВт (220в)



  Преобразователи частоты серии  CFM210 являются флагманом нашей компании, и занимают первое место в рейтинге, за счет высокого спроса и доверия к данной модели.
   Высокий спрос на данную серию обусловлен прежде всего поддержкой мощностей  электродвигателей до 5.5кВт включительно, с подключением преобразователя в обычную розетку 220В.  Немаловажным является и тот факт, что преобразователи данной серии являются представителями «традиционного» вида частотника в его типовом корпусе с принудительным воздушным охлаждением и максимально полной комплектацией внешними входами, выходами и различным программным функционалом.
   Аппаратные и программные средства наших преобразователей разработаны таким образом, чтобы максимально обеспечить применимость наших устройств в различных технологических процессах.
   Основные технические характеристики преобразователей данной серии приведены ниже в таблице.
Характеристики






Питание

Напряжение питания Uвх
1ф  220 В (+10%, -15%)


Частота напряжения питания
45...66 Гц



Выход

Выходное напряжение
3ф х 0...Uвх


Выходная частота
0; 1...800 Гц


Погрешность формирования частоты
0.05 Гц


Вид ШИМ модуляции
Вектор напряжения


Подключение двигателя
Стандартный трехфазный асинхронный  двигатель 220В с соединением обмоток треугольником «∆»



Система управления

Режим управления
■ Скалярное U/ƒ с линейной (пропорциональной) характеристикой.
■ Скалярное U/ƒ с квадратичной характеристикой.
■ Скалярное U/ƒ с форсированной характеристикой.
■ Улучшенное скалярное U/ƒ с автоматической компенсацией момента и скольжения.


Частота управления силовым модулем
3 – 6 – 9 – 12  кГц


Задание скорости вращения
■ Аналоговые входы
■ Цифровые входы
■ Панель управления
■ ПИД регулятор
■ Интерфейс связи RS485
■ Программируемый сценарий
Разрешающая способность:
0,1% для аналогового входа
0,1 Гц для панели управления и цифровых входов


Режимы торможения
■ Торможение постоянным током
■ Торможение с применением тормозного резистора


Охлаждение
Принудительное воздушное охлаждение



 Входы / выходы управления

Аналоговые входы
2 аналоговых входа AN.IN1 и AN.IN2:
■ в режиме напряжения:
0...10 В, Rвх ≥ 50 кОм
■ в режиме тока:
0(4)...20 мА, Rвх = 220 Ом


Цифровые входы
6 гальванически развязанных от сети цифровых входов с переключаемой полярностью:
NPN
■ активный уровень: 0 В
■ неактивное состояние: 20...24 В
PNP
■ активный уровень: 20...24 В
■ неактивное состояние: 0 В
Сопротивление Rвх ≥ 4 кОм.


Аналоговый выход / выход с открытым  коллектором
(не одновременно)
1 аналоговый выход:
■ 0...10В
1 цифровой выход с открыт
