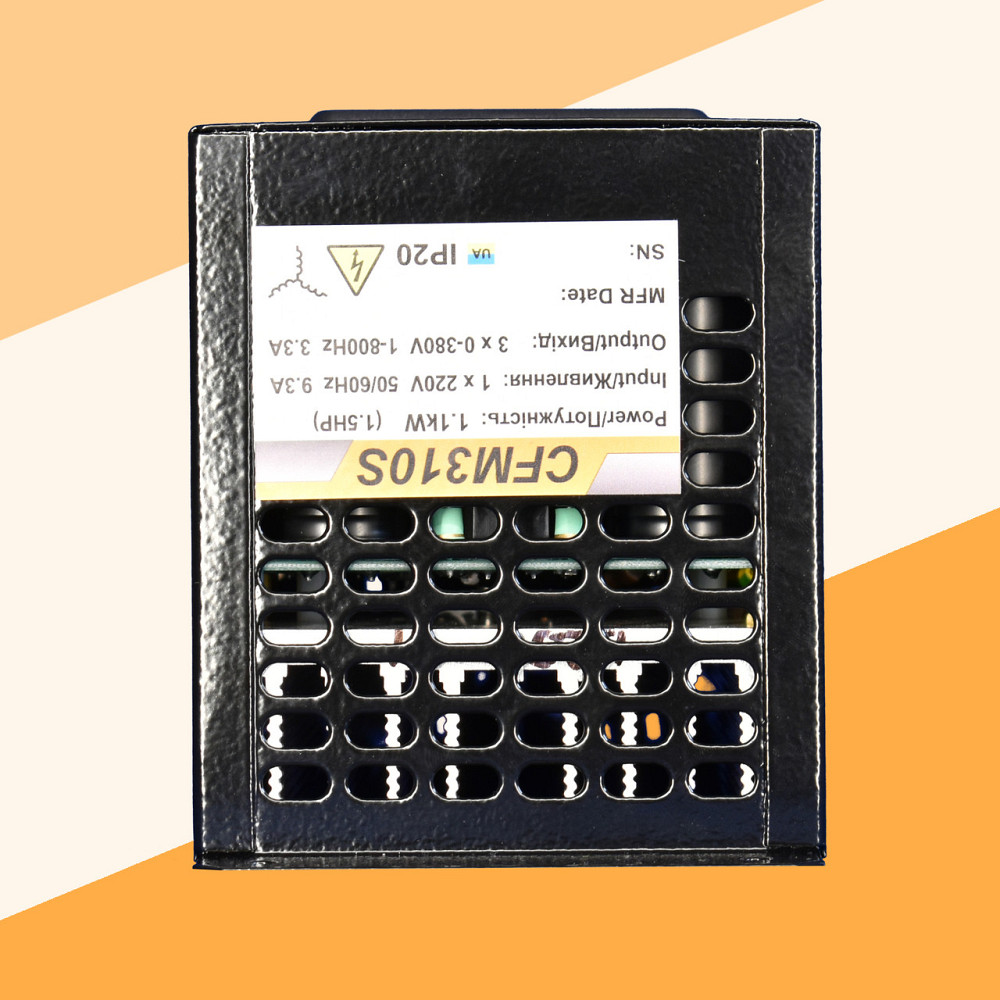

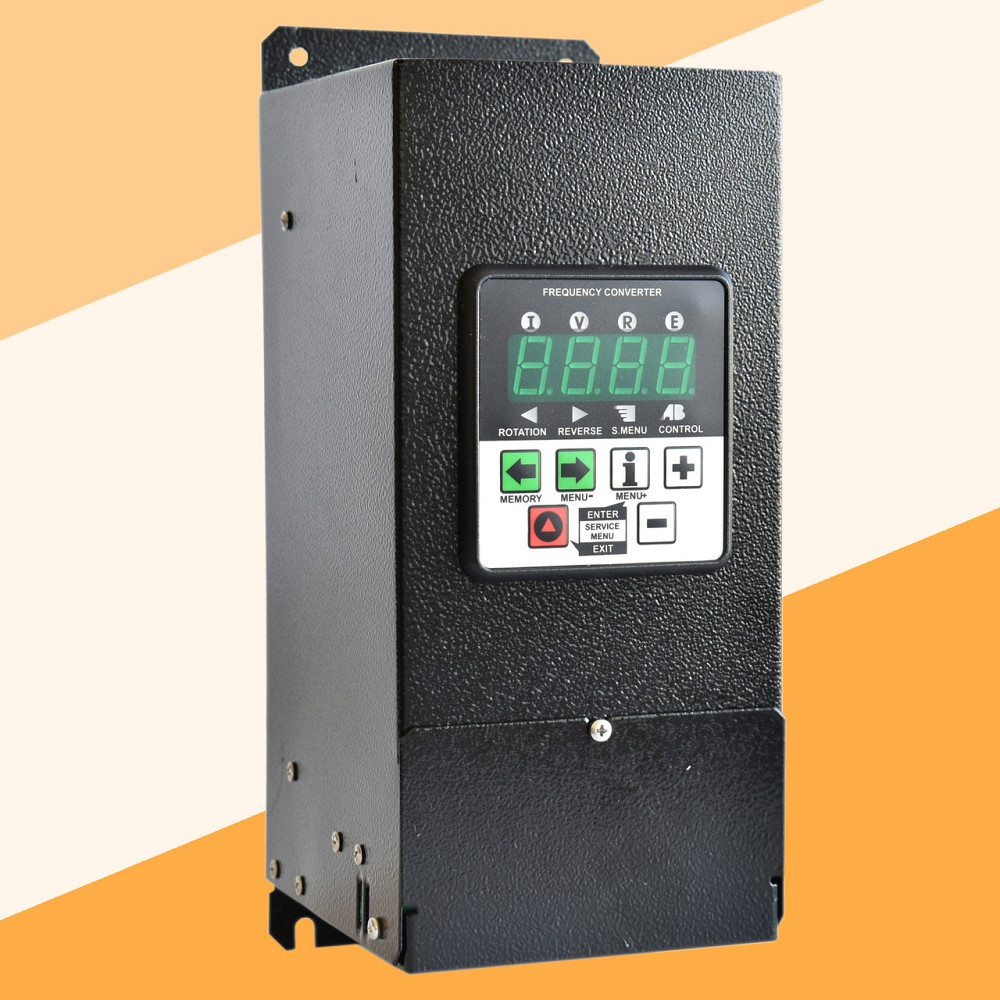

Преобразователь частоты CFM310S - 1,1кВт

 В условиях, когда нет доступа к промышленной трехфазной сети 380В, а сам мотор невозможно переключить на режим работы от 220В требуется специальное решение - преобразователь с умножителем напряжения.

 Преобразователи частоты серии CFM310S разработаны специально для применения в однофазной сети 220В и выдают на выходе 3 фазы по 380В. В Ассортимент есть модели мощностью от 1,1кВт и до 3,3кВт.

     Основные технические характеристики преобразователей данной серии приведены ниже в таблице.
Характеристики






Питание

Напряжение питания Uвх
1ф  220 В (+10%, -15%)


Частота напряжения питания
45...66 Гц



Выход

Выходное напряжение
3ф х 0...Uвх


Выходная частота
0; 1...800 Гц


Погрешность формирования частоты
0.05 Гц


Вид ШИМ модуляции
Вектор напряжения 380 / 220 В

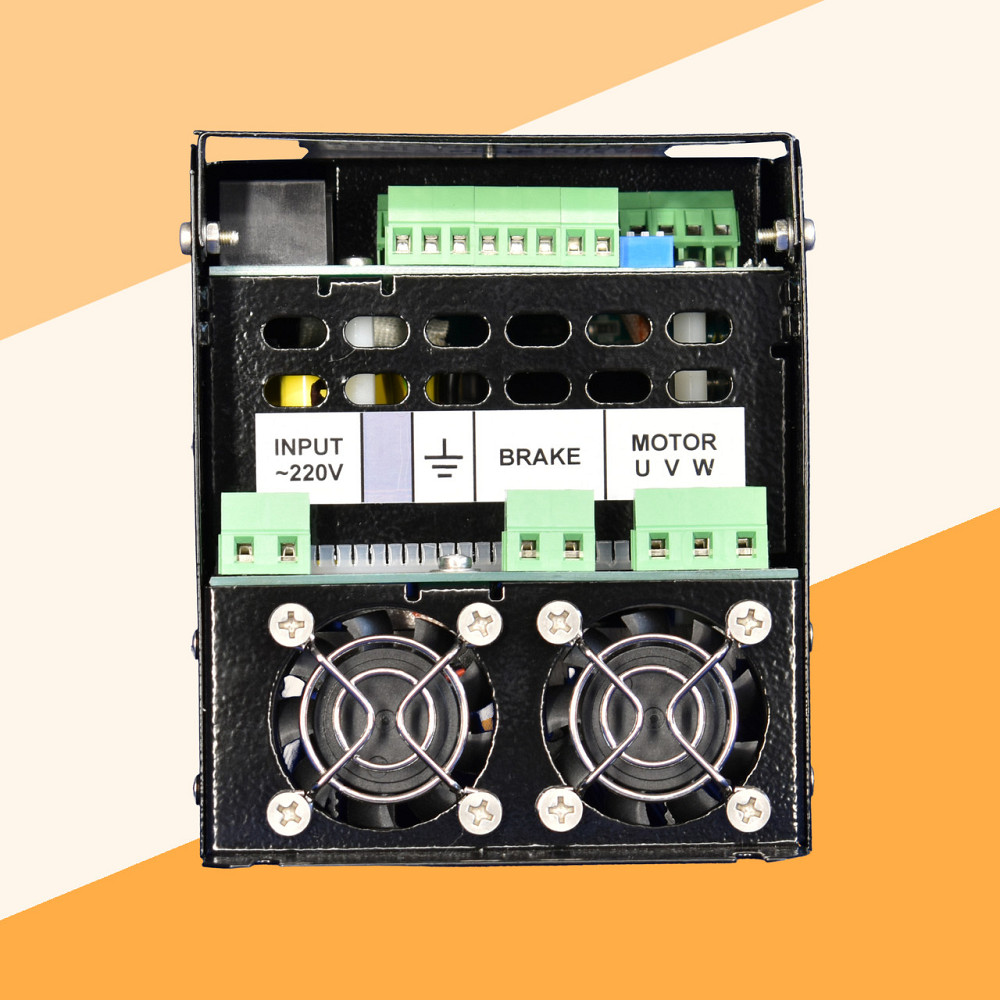

Подключение двигателя
Стандартный трехфазный асинхронный  двигатель 380В с соединением обмоток звездой «Y»



Система управления

Режим управления
■ Скалярное U/ƒ с линейной (пропорциональной) характеристикой.
■ Скалярное U/ƒ с квадратичной характеристикой.
■ Скалярное U/ƒ с форсированной характеристикой.
■ Улучшенное скалярное U/ƒ с автоматической компенсацией момента и скольжения.


Частота управления силовым модулем
3 – 6 – 9 – 12  кГц


Задание скорости вращения
■ Аналоговые входы
■ Цифровые входы
■ Панель управления
■ ПИД регулятор
■ Интерфейс связи RS485
■ Программируемый сценарий
Разрешающая способность:
0,1% для аналогового входа
0,1 Гц для панели управления и цифровых входов


Режимы торможения
■ Торможение постоянным током
■ Торможение с применением тормозного резистора

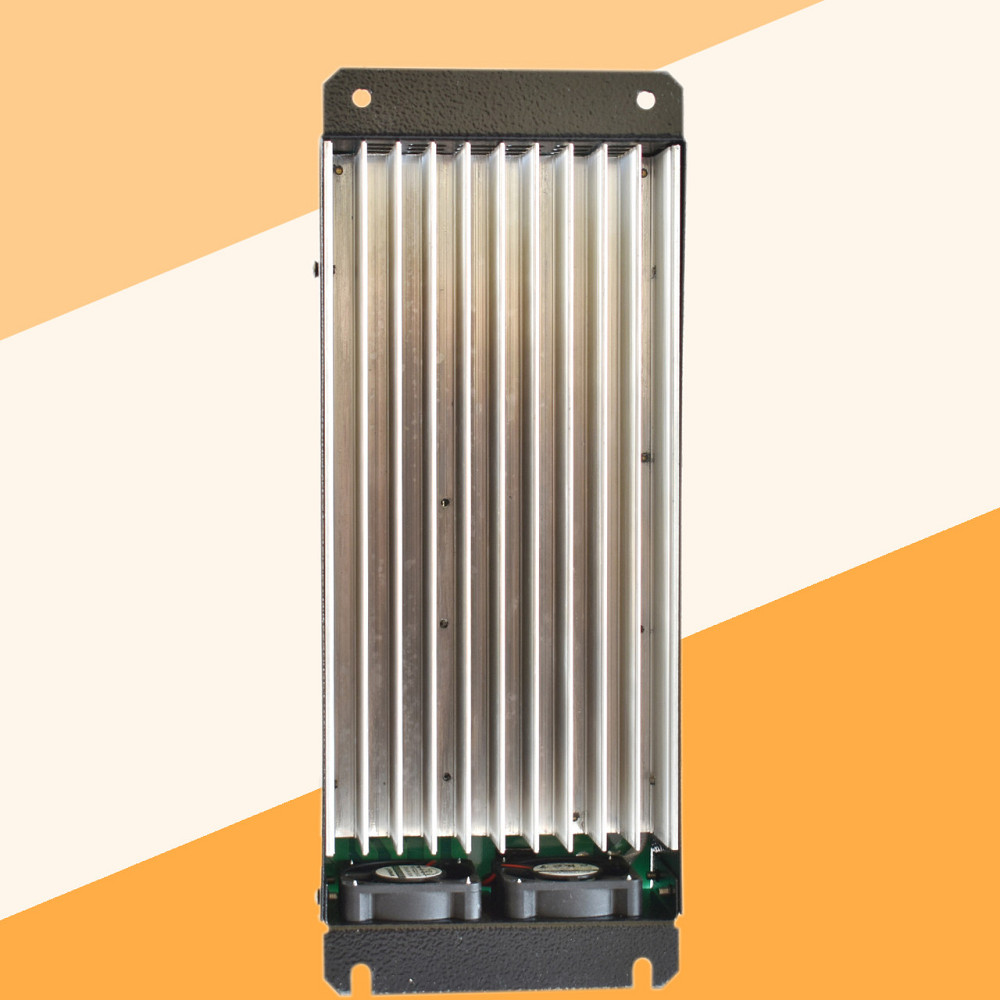

Охлаждение
Принудительное воздушное охлаждение



 Входы / выходы управления

Аналоговые входы
2 аналоговых входа AN.IN1 и AN.IN2:
■ в режиме напряжения:
0...10 В, Rвх ≥ 50 кОм
■ в режиме тока:
0(4)...20 мА, Rвх = 220 Ом


Цифровые входы
6 гальванически развязанных от сети цифровых входов с переключаемой полярностью:
NPN
■ активный уровень: 0 В
■ неактивное состояние: 20...24 В
PNP
■ активный уровень: 20...24 В
■ неактивное состояние: 0 В
Сопротивление Rвх ≥ 4 кОм.


Аналоговый выход / выход с открытым  коллектором
(не одновременно)
1 аналоговый выход:
■ 0...10В
1 цифровой выход с открытым коллектором:
■ до 1А /0...40В
Полностью программируемый источник сигнала.


Релейные  выходы
2 реле с перекидными контактами:
■ коммут. нагрузка: 250 В / 10А (АС)
Полностью программируемый источник сигнала.



Связь

Аппаратные возможности и протокол
Поддержка коммуникационного модуля RS485 с гальванически изолированным каналом.
Протокол обмена Modb
