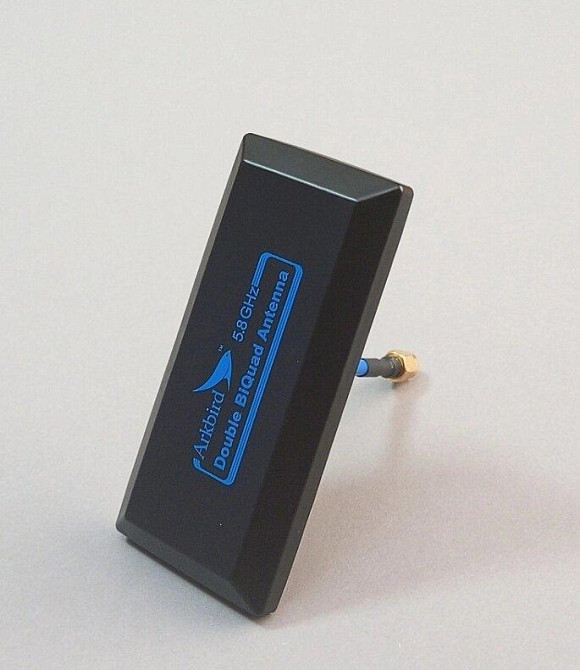

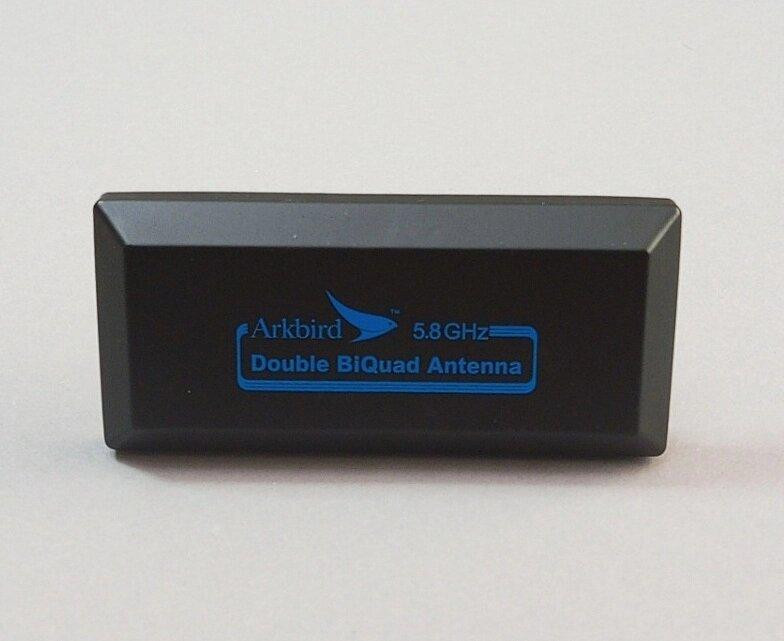

Антенна 5350-6300MHz 12dB, до 30W, Arkbird двойной биквадрат FPV/Wi-Fi, RP-SMA (гнездо)

Антенна 5350-6300MHz 12dB, до 30W, Arkbird двойной биквадрат FPV/Wi-Fi, RP-SMA, дальнего действия, для передатчика и приемника.Двойная биквадратная антенна ARKBIRD — это направленная антенна с коэффициентом усиления 12 дБ, подходящая для систем FPV большой дальности.
Эта антенна может должным образом удовлетворить требования в определенных условиях передачи сигнала на большие расстояния, который принимается в определенном диапазоне и между объектами.I. Основные параметры

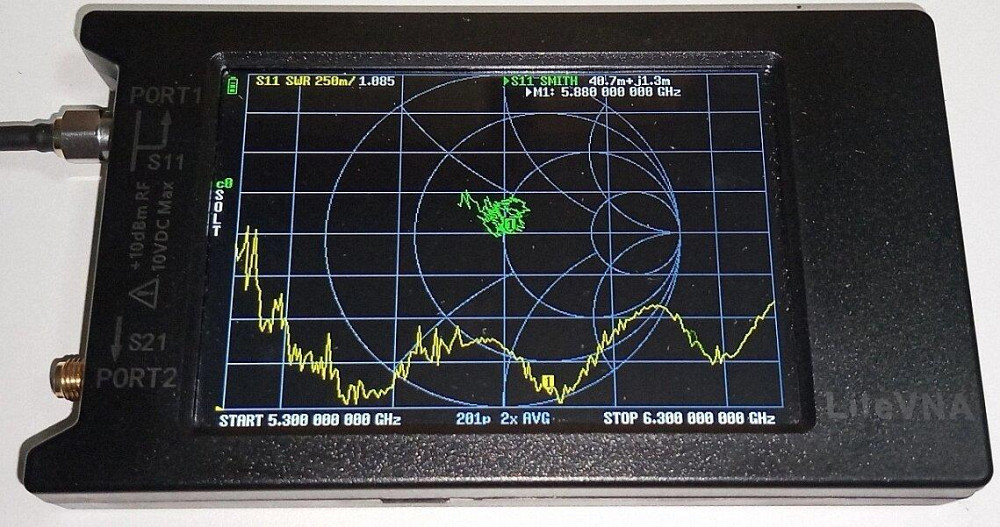

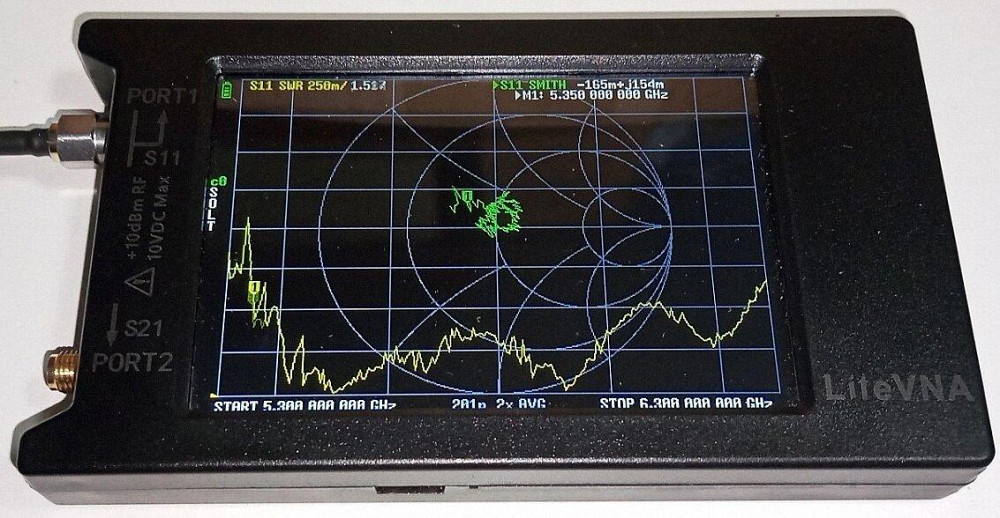

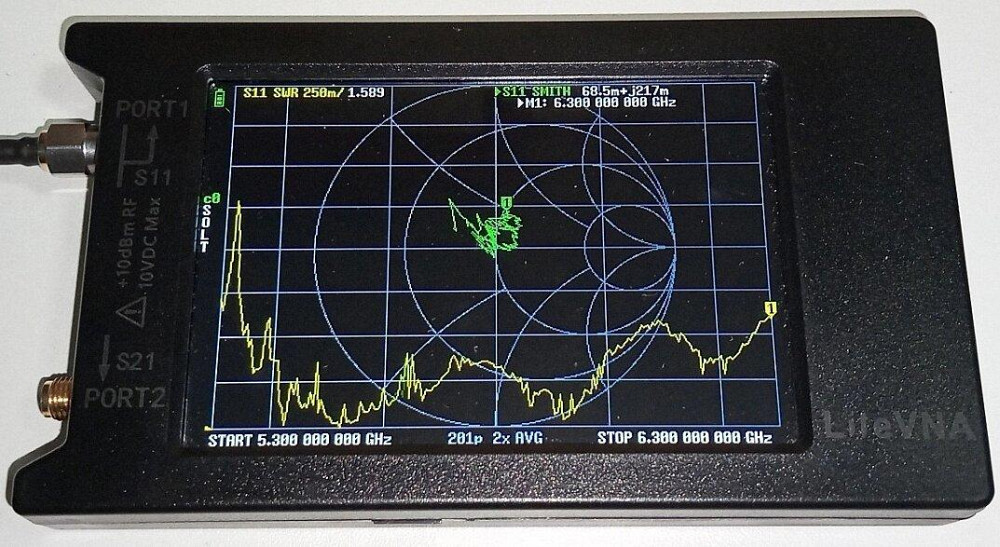

Полоса рабочих частот с КСВ не больше 1.7: 5350-6300 МГц (на частоте 5800 МГц - КСВ 1,08)
Усиление: 12 дБи
Мощность: до 30 Вт
Ширина основного лепестка (по уровню -3 дБ): 45 °
Ширина основного лепестка: 90 °
Длина кабеля: 20 см

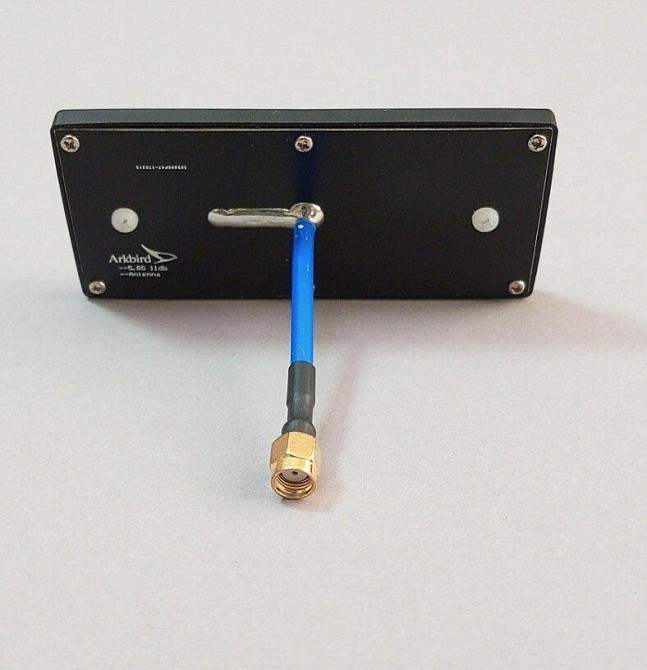

Коннектор: RP-SMA male (гнездо)
Волновое сопротивление: 50 Ом

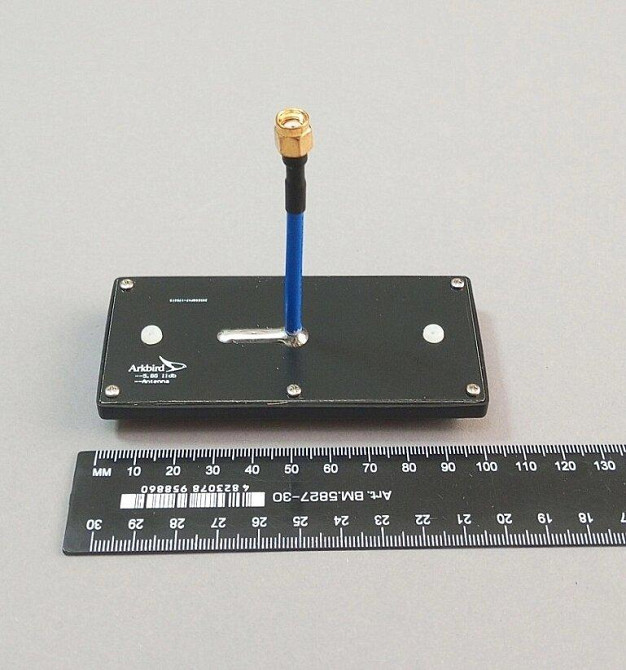

Размеры антенны: 102,5x46x15 мм
Вес антенны: 39,2 грамма II. Преимущества
(1). Материалы: утолщенный алюминиевый лист, импортные материалы для основных компонентов, высокоточная машинная резка. Ошибка размера искусственной работы составляет около 1,5 мм. Но погрешность размера антенны Arkbird, изготовленной машиной, не превышает 0,1 мм.
(2). Моделирование и испытания: все конструкции были смоделированы с помощью компьютерного программного обеспечения. Перед поставкой каждая антенна прошла проверку профессиональным сетевым анализатором.
PS: эти антенны с высоким коэффициентом усиления имеют большую дальность передачи, но при этом предъявляют строгие требования к правильному направлению сигнала; работа с Arkbird AAT или Arkbird Mini AAT является хорошим выбором.
(3) Выбор материалов и оптимизация конструкции: окончательный контур, материалы и устройство подачи прошли более 10 испытаний и являются лучшими, выбранными из имеющихся материалов.
(4) Коэффициент стоячей волны: он может соответствовать любому видеоприемнику 50R. КСВ этой антенны составляет 1,08. Таким образом, эффективность может быть обеспечена на самом высоком уровне.
(5) Двойная биквадратная антенна Arkbird 5,8 ГГц прошла испытания на расширение расстояния. Рабочее расстояние антенны Arkbird в 3–6 раз больше, чем у антенны клевера. При питании от одного передатчика, выходная мощность которого составляет 500 мВт, расстояние выдвижения антенны клевера составляет около 800 м, а расстояние выдвижения направленной антенны Arkbird 12DB в том же случае составляет более 3 км.
(6) На данный момент двойная биквадратная антенна Arkbird 5,8 ГГц прошла полевые испытания на расстоянии 30 км.
