Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная

№3991058
Створено: 14 вересня 2024

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная Дніпро - зображення 2

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная Дніпро - зображення 3

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная Дніпро - зображення 4

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная Дніпро - зображення 5

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная Дніпро - зображення 6

Антенна 770-970 МГц 18 дБ, до 50 Вт, VK7797-18, направленная Дніпро - зображення 7

Антенна 770-970 МГц 18 дБ направленная DP-779718A.Технические характеристики:
Размещение: внешняя
Тип антенны: направленная
Усиление: 18 дБ
Сопротивление: 50 Ом

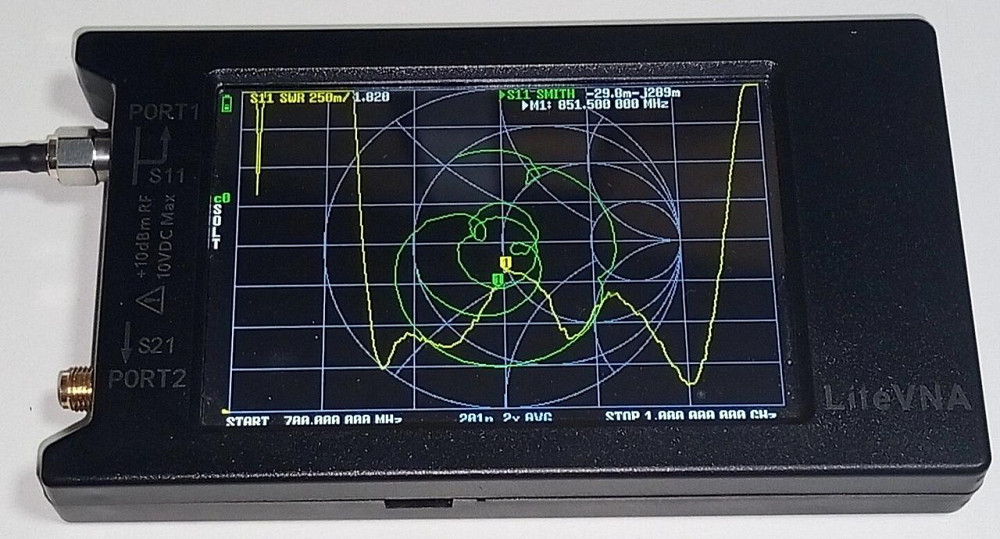

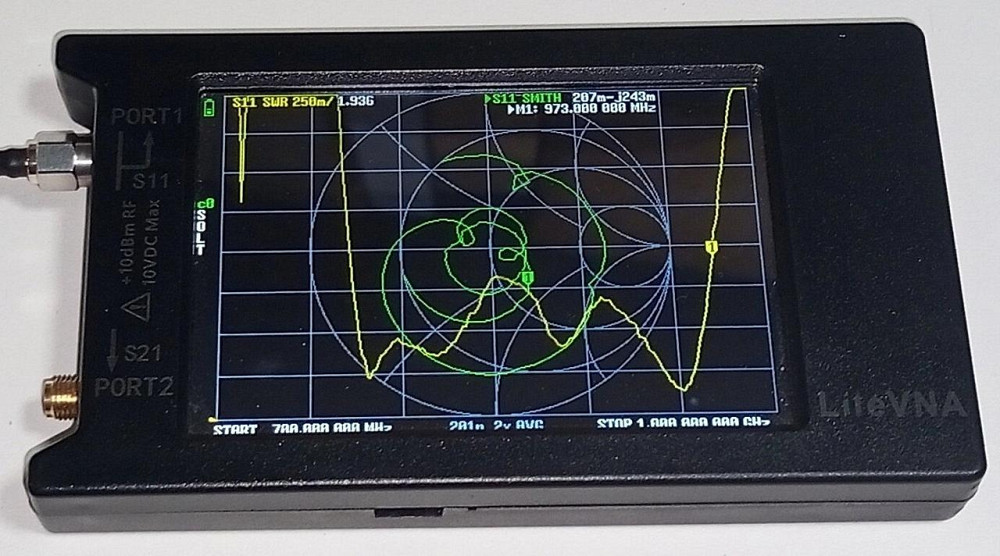

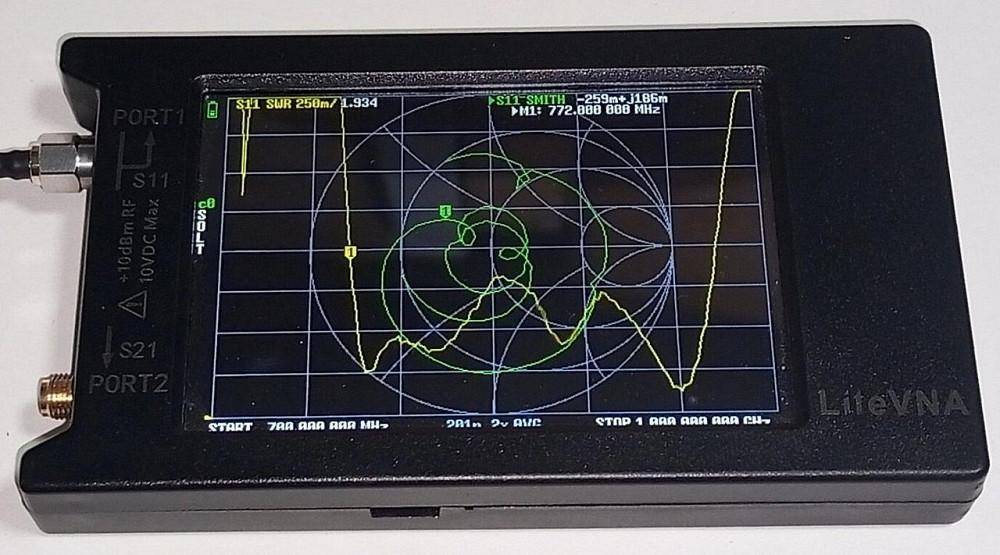

Полоса рабочих частот с КСВ не больше 2.0: 770-970 МГц
Полосу частот в небольших пределах можно изменять длиной петли согласования. При большей длине полоса сдвигается ниже и наоборот.
Максимальная мощность: до 50 Вт

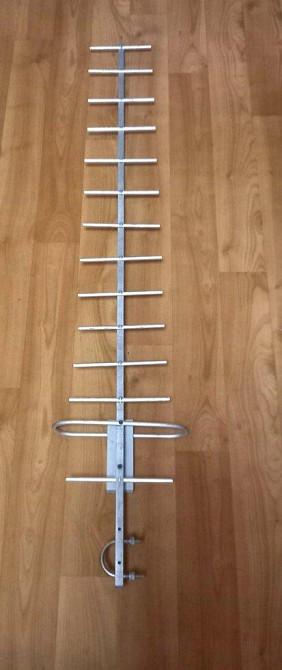

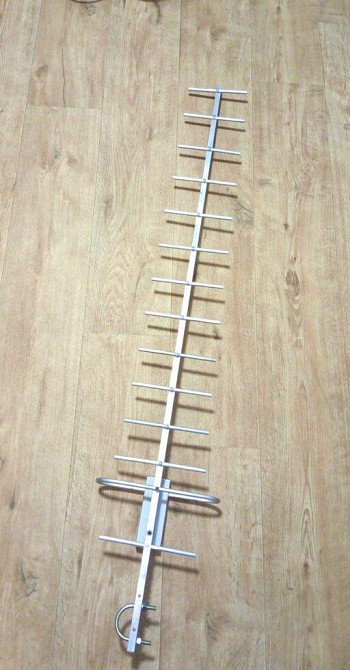

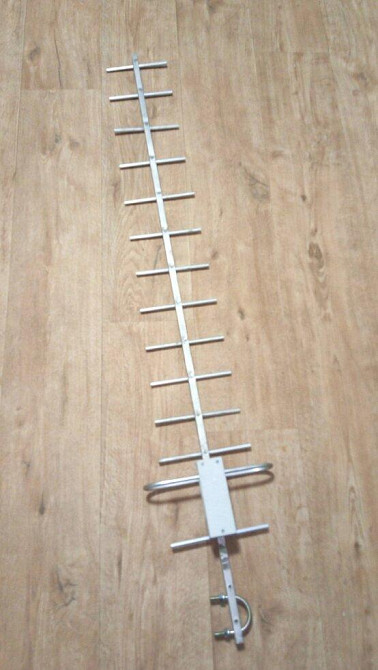

Количество элементов: 14
Длина стрелы антенны: 135 см
Материал конструкции антенны: алюминий
Длина кабеля в комплекте (м): нет.Комплектация:
1. Антенна VK7797-18 770-970 МГц 18 дБ
2. Петля согласования на 240 мм.Кабель, разъемы можно докупить отдельно в этих разделах:

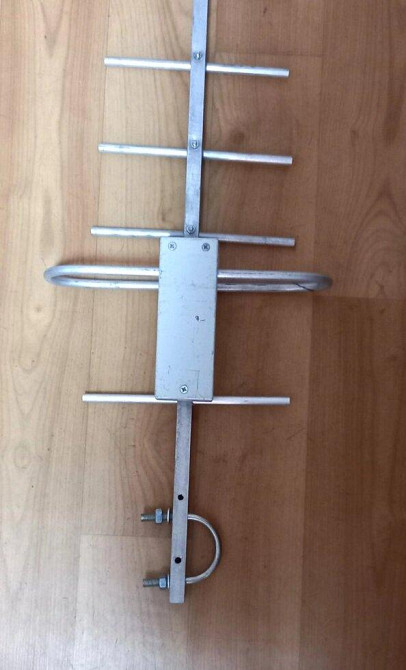

Кабель подключается непосредственно к петлевому вибратору с помощью петли согласования (входит в комплект).
Зачистите кабель, скрутите жилу кабеля с одной из жил петли согласования.
Скрученная и свободная центральные жилы петли согласования подключаются к контактам в пластиковой коробке на петлевом вибраторе антенны.
Оплетка кабеля и петли соединяются вместе и никуда не подсоединяются.
Полярность не имеет значения.
Пример подключения:
