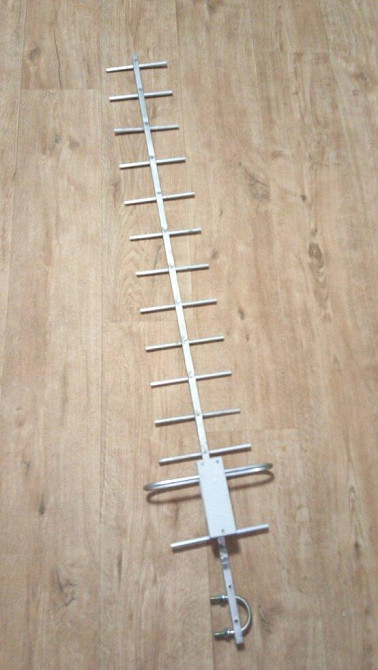

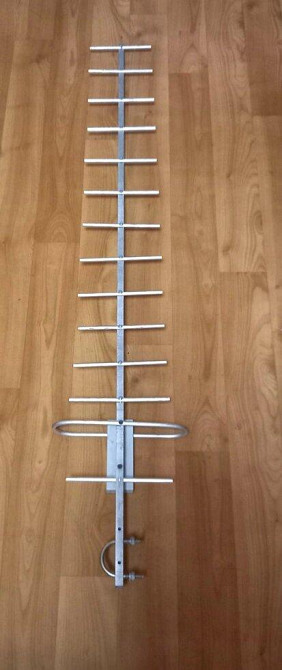

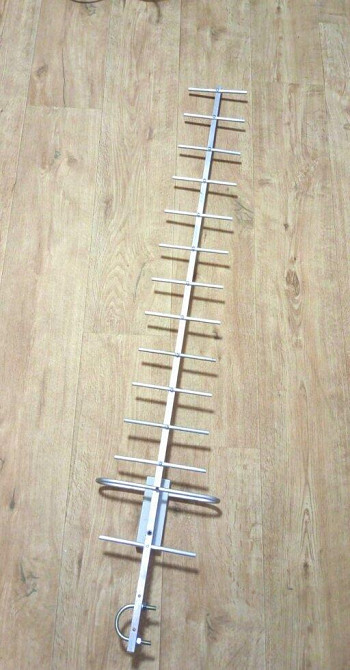

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18

№3991059
Створено: 14 вересня 2024

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Дніпро - зображення 2

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Дніпро - зображення 3

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Дніпро - зображення 4

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Дніпро - зображення 5

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Дніпро - зображення 6

Антенна направленная 770-970 МГц 18 дБ, до 50 Вт, VK7797-18 Дніпро - зображення 7

Антенна 770-970 МГц 18 дБ направленная VK7797-18.Технические характеристики:
Размещение: внешняя
Тип антенны: направленная
Усиление: 18 дБ
Сопротивление: 50 Ом

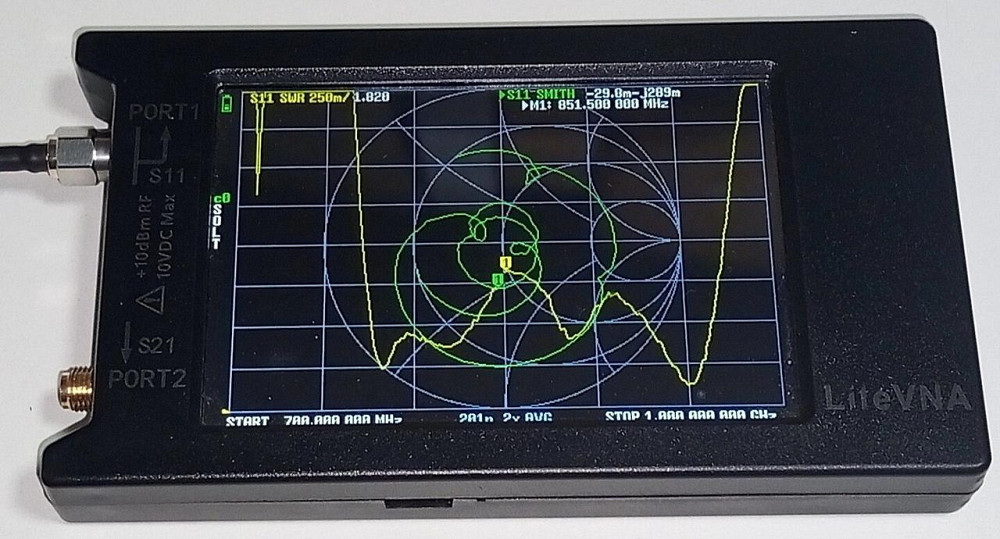

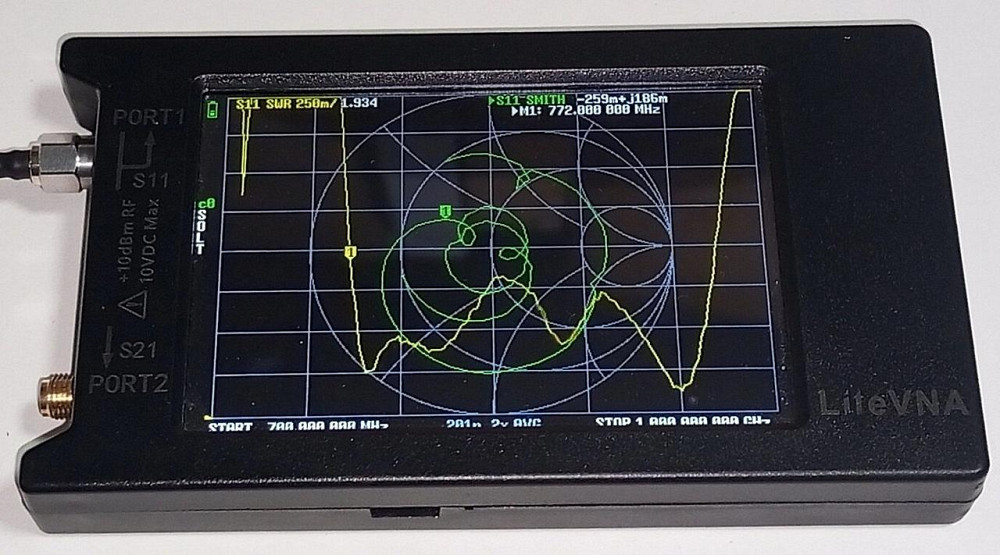

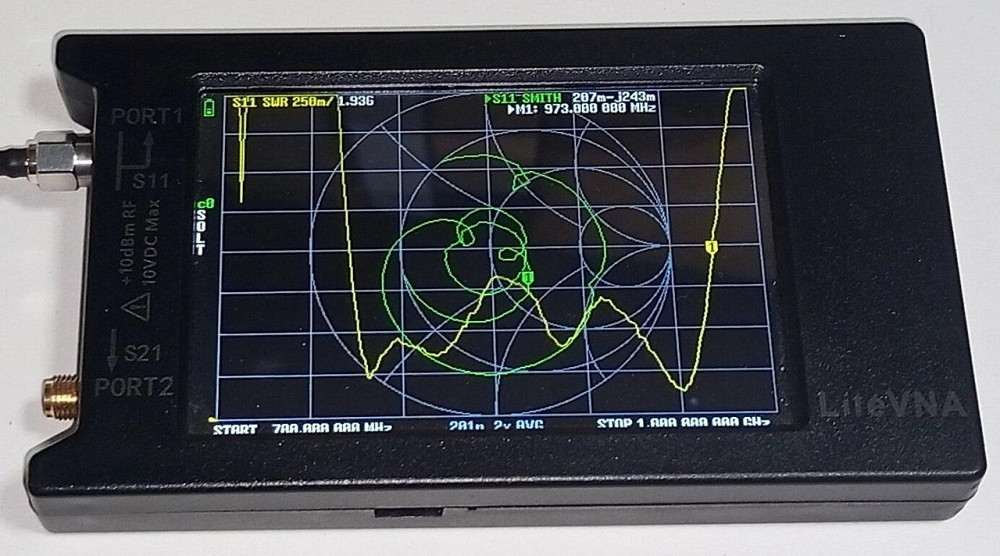

Полоса рабочих частот с КСВ не больше 2.0: 770-970 МГц
Максимальная мощность: до 50 Вт
Количество элементов: 14
Длина стрелы антенны: 135 см
Материал конструкции антенны: алюминий
Длина кабеля в комплекте (м): нет.Кабель, разъемы можно докупить отдельно в этих разделах:

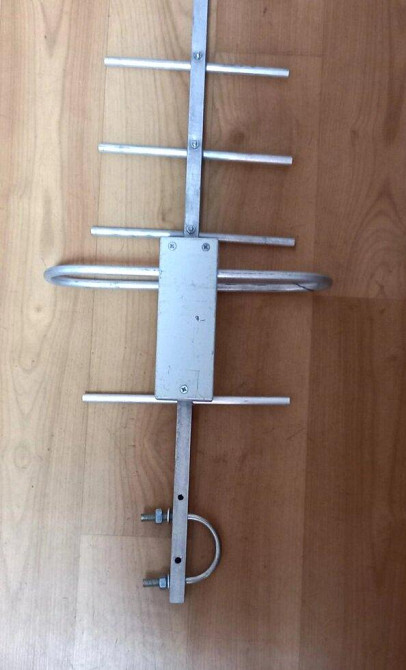

Кабель подключается непосредственно к петлевому вибратору с помощью петли согласования (входит в комплект).
Зачистите кабель, скрутите жилу кабеля с одной из жил петли согласования.
Скрученная и свободная центральные жилы петли согласования подключаются к контактам в пластиковой коробке на петлевом вибраторе антенны.
Оплетка кабеля и петли соединяются вместе и никуда не подсоединяются.
Полярность не имеет значения.
Пример подключения:
