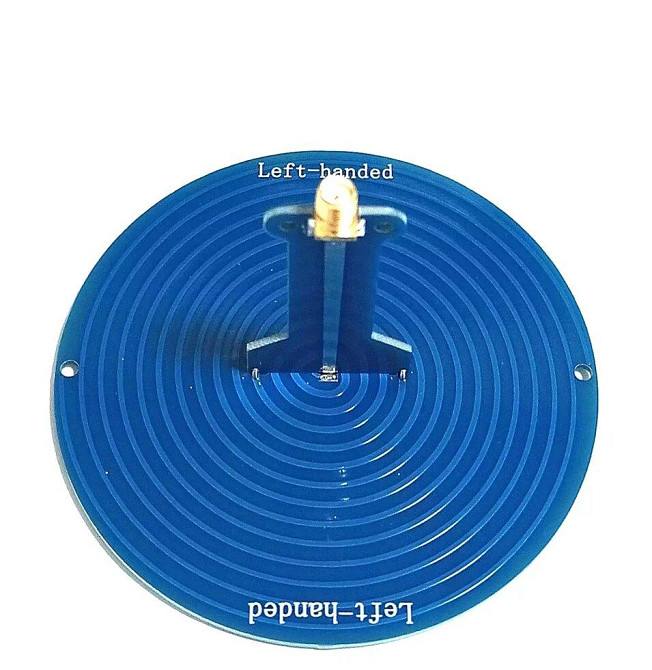

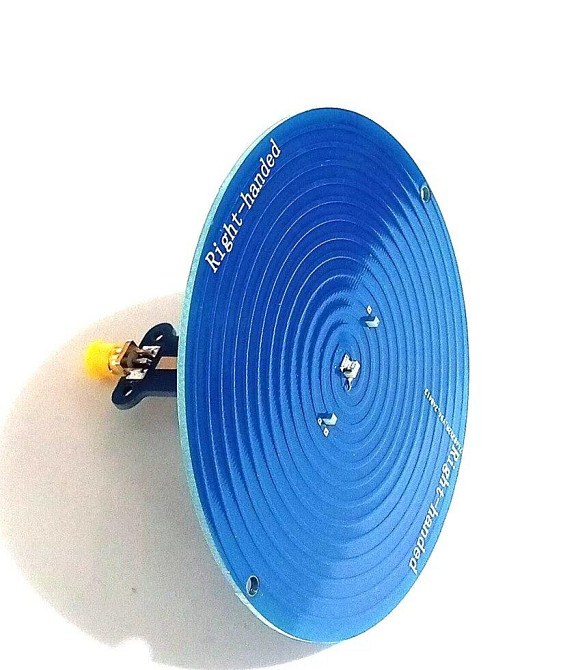

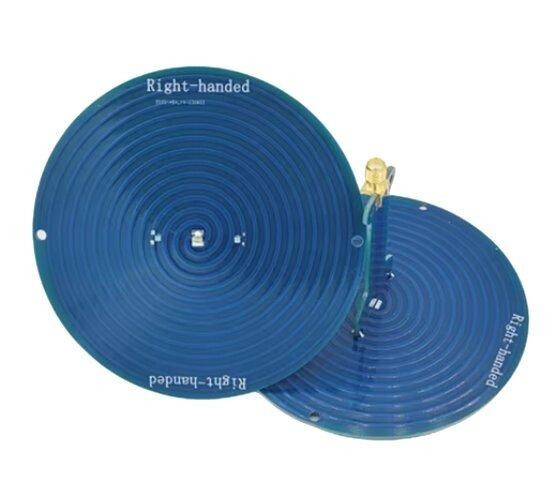

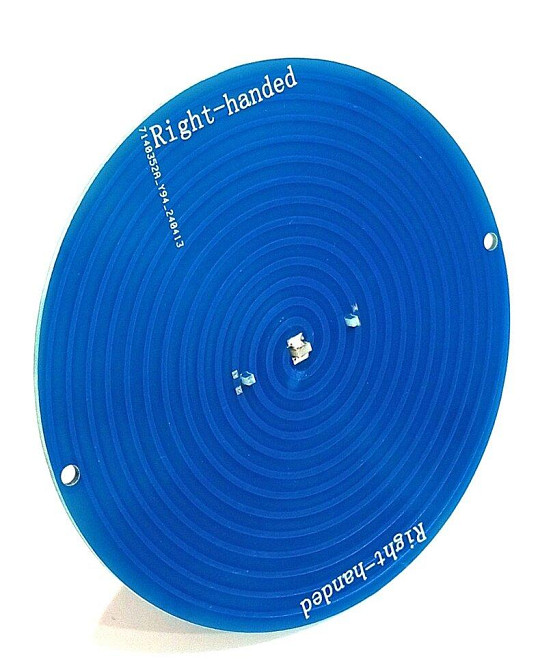

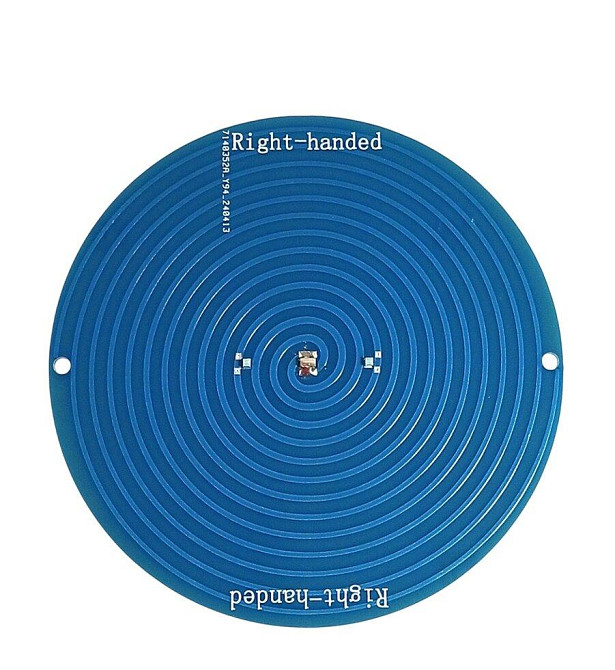

Антенна UWB 860MHz-6,5GHz 5-7dBi RHCP/LHCP, SMA-female.Антенна представляет собой сверхширокополосную спираль Архимеда, разделенную на антенну с левой круговой поляризацией и антенну с правой круговой поляризацией.
Ее можно использовать для пеленгации, анализа спектра, анализа сигналов, навигации и позиционирования, широкополосных измерений, пеленгации и т. д.
Обеспечивает направленное усиление круговой поляризации 5-7 дБи в полосе частот 860 МГц-6,5 ГГц. Низкая стоячая волна, высокий коэффициент усиления, замечательная производительность.
Материал антенны FR4-PCB, имеет спиральную равноугольную градиентную форму.Характеристики:

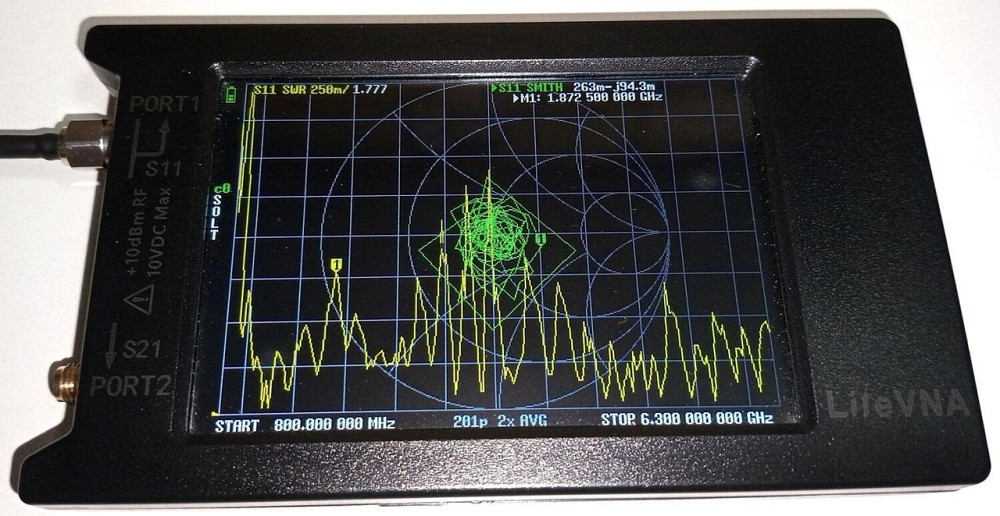

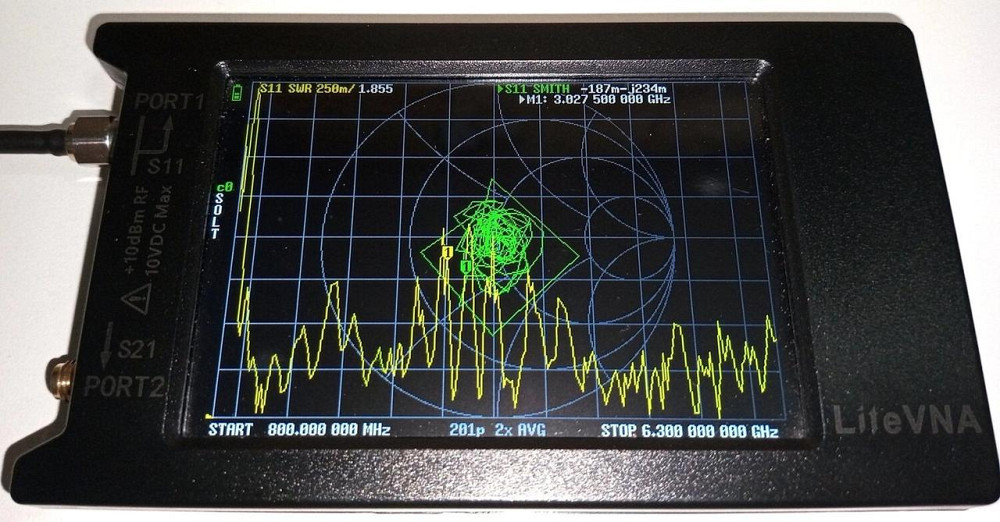

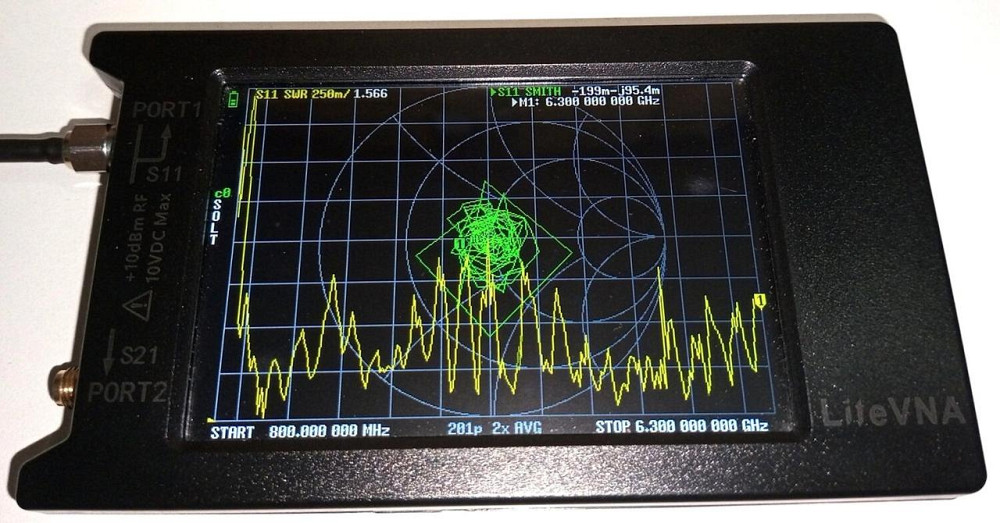

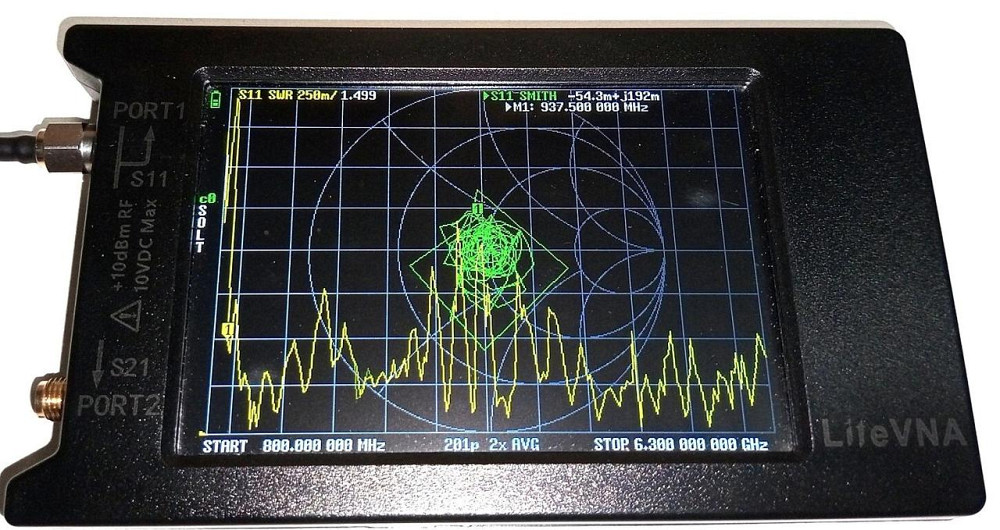

Полоса рабочих частот с КСВ <2,4: 860 МГц-6,5 ГГц
Режим поляризации: круговая поляризация правосторонняя (RHCP) и левосторонняя (LHCP)
Коэффициент оси: <1,5 дБ
Угол излучения: H=E=70°
Усиление: 5 дБи-7 дБи
Импеданс: 50 Ом
Материал антенны: FR4-PCB
Разъем: SMA-female (гнездо)

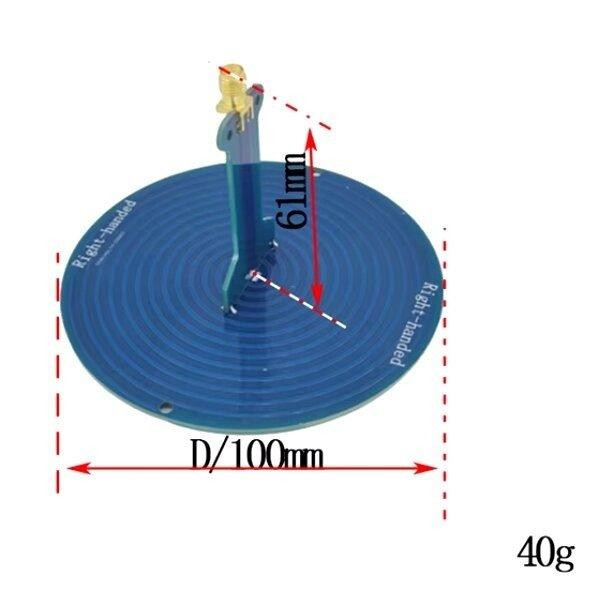

Размеры: диаметр спирали 10, высота 63 (включая разъем).
