Уценка. Антенна UWB 13MHz-10GHz 6-9dBi. до 30W. Нужна быстрая доработка. Читайте описание. (10979)

№4177098
Створено: Учора

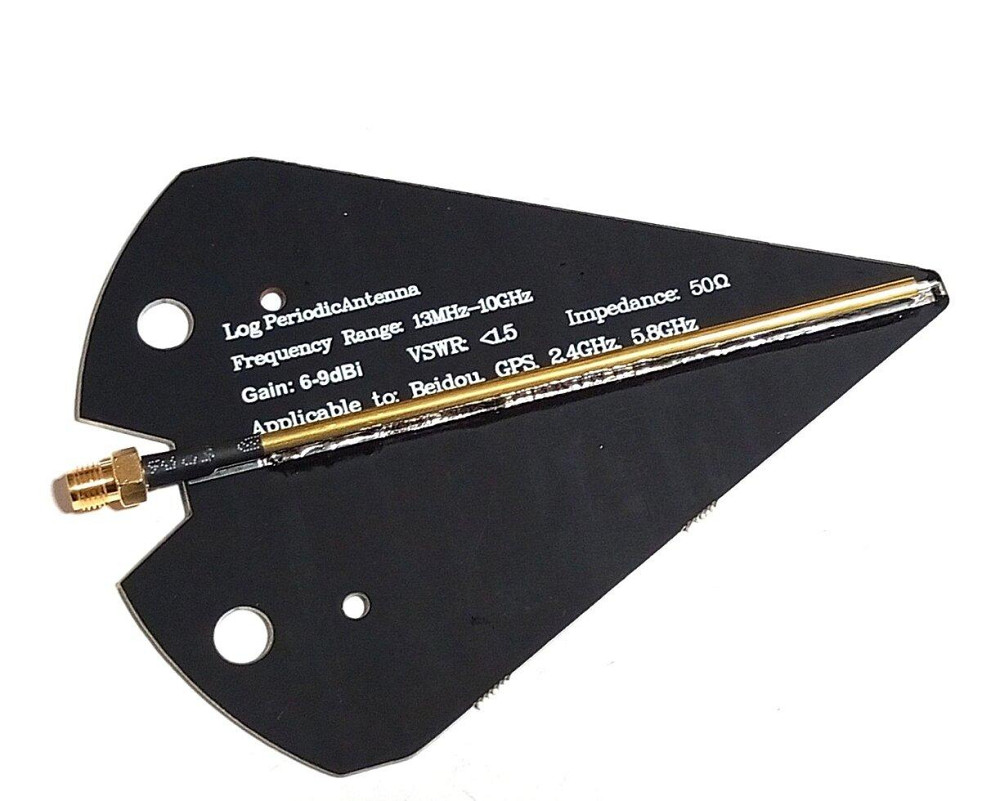

Уценка. Антенна UWB 13MHz-10GHz 6-9dBi. до 30W. Нужна быстрая доработка. Читайте описание. (10979) Дніпро - зображення 1
Уценка. Антенна UWB 13MHz-10GHz 6-9dBi. до 30W. Нужна быстрая доработка. Читайте описание. (10979) Дніпро - зображення 2
Уценка. Антенна UWB 13MHz-10GHz 6-9dBi. до 30W. Нужна быстрая доработка. Читайте описание. (10979) Дніпро - зображення 3
Антенна уцененная!На заводе производителя не выполнена технологическая перемычка-мостик между сторонами логопериодической антенны на печатной плате в указанном на фото месте.
Что бы получить отлично работающую антенну нужно просверлить отверстие диаметром 1-1.2 мм и через него замкнуть стороны перемычкой (паять с двух сторон).

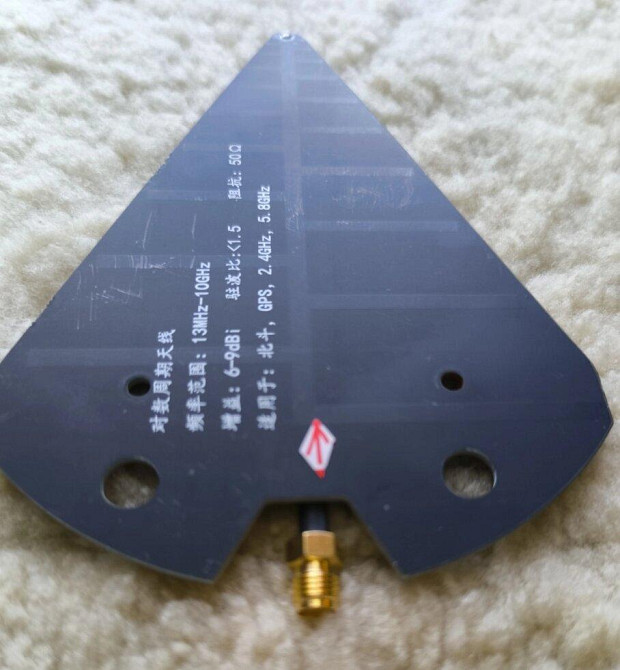

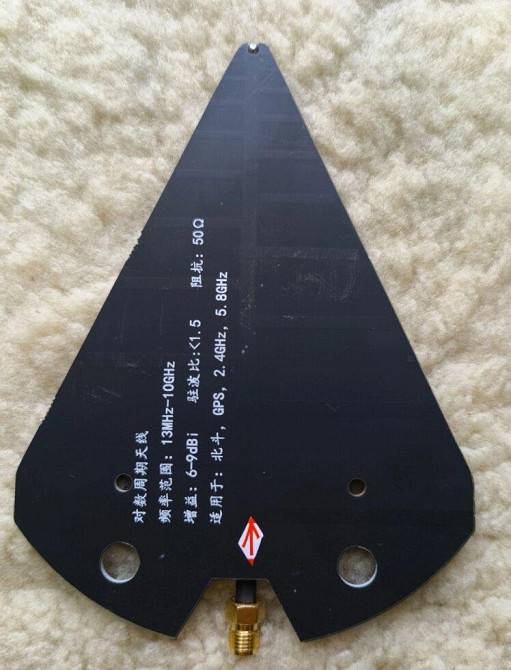

На фото указано место, где соединять.График КСВ с перемычкой:График КСВ без перемычки:Фото других аналогичных антенн с перемычками (для примера):1.2. Топология печатной платы у этой антенны с перемычкой возле большого отверстия ДРУГАЯ. Там металлическая полоса с двух сторон платы. Поэтому перемычка в другом месте. Характеристики антенны:
Диапазон рабочих частот: 13 МГц -10 ГГц
КСВ: менше 1.5
Усиление: 6-9 дБи
Максимальная подводимая мощность: до 30 Вт
Импеданс: 50 Ом
Материал: ABS
Разъем на антенне: SMA-female (гнездо)
Цвет: черный.В комплект входит:
1 х антенна UWB.
