Усилитель мобильной связи для Одесской области LTK-2070CD 800 МГц с внешней направленной антенной 9.

Гарантия 12 месяцев. В случае поломки - замена на новый репитер без ремонта!Репитер (ретранслятор, повторитель, усилитель, бустер, repeater) предназначен для усиления радиосигнала Операторов сотовой связи в диапазоне 800 МГц.Репитер предназначен для обеспечения постоянного интернета и голосовой связи операторов в диапазоне 800 МГц.
Позволяет одновременно использовать все телефоны и модемы 800 МГц.

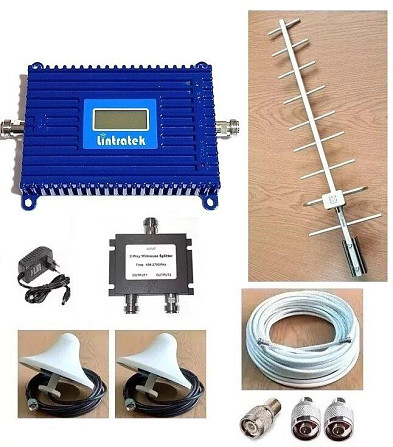

Благодаря высокой мощности, усилитель способен обеспечивать CDMA связью крупные торговые павильоны, кафе, клубы, офисы, рестораны, частные дома и т. п.В комплект входит:

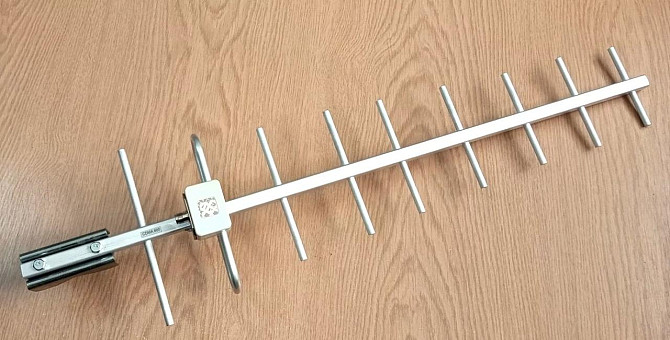

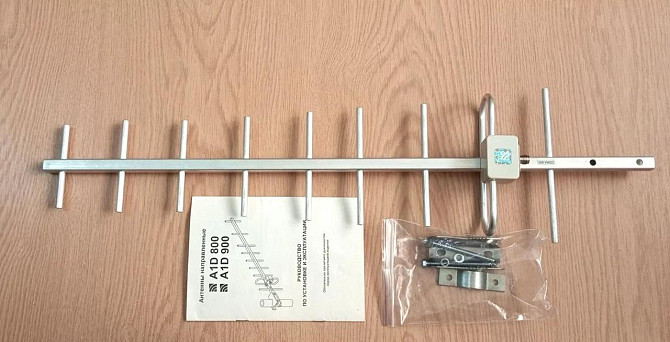

1. Внешняя антенна 824-894 МГц 9,5 дБ 25 Вт Yagi A1D 800-TNC - 1 шт.

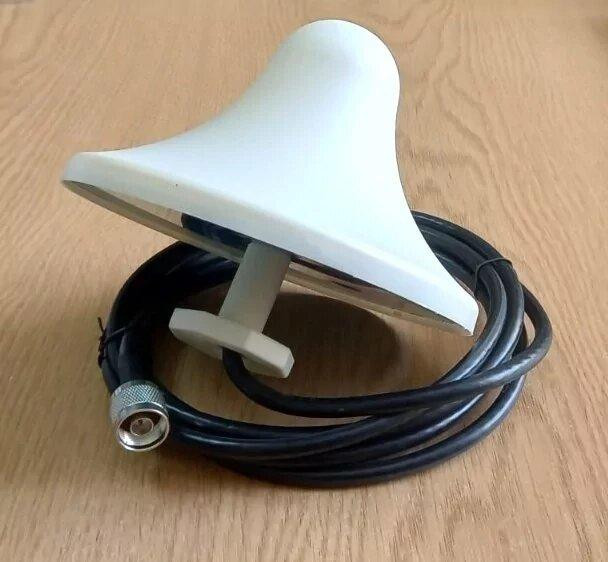

2. Внутренняя антенна потолочная 820-3890 МГц 2/5 дБ - 2 шт.

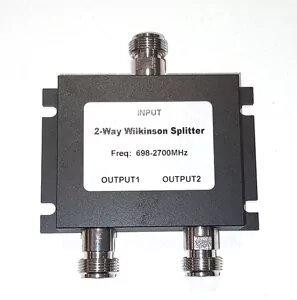

3. Делитель мощности на две точки - 1 шт.
3. Переходник с "N" на "F" - 2 шт.
4. Переходник TNC-male - F-female - 1 шт.

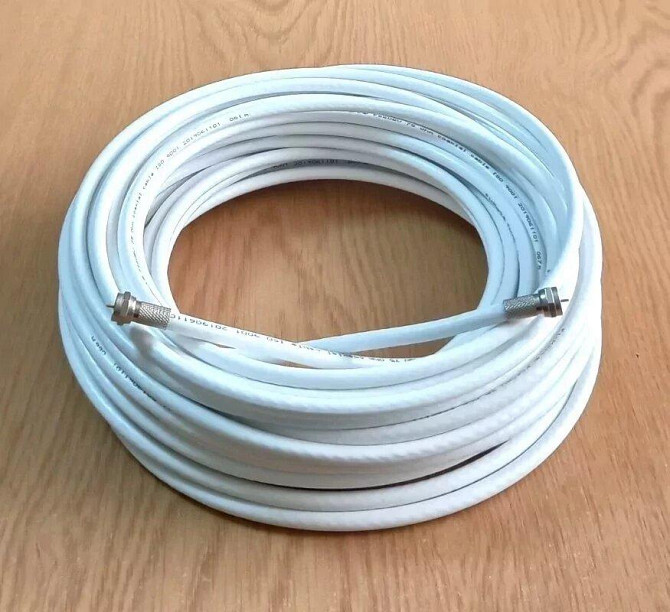

5. Кабель RG-6U 75 Ом - 20 м.

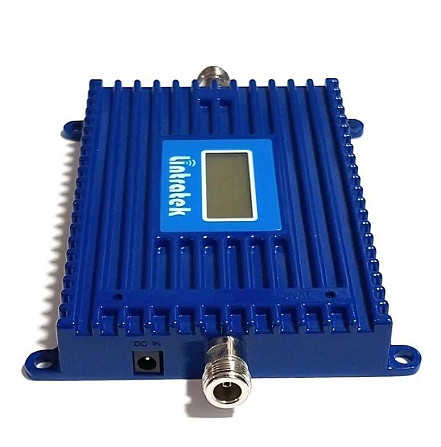

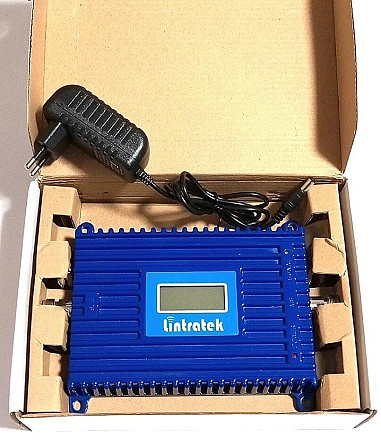

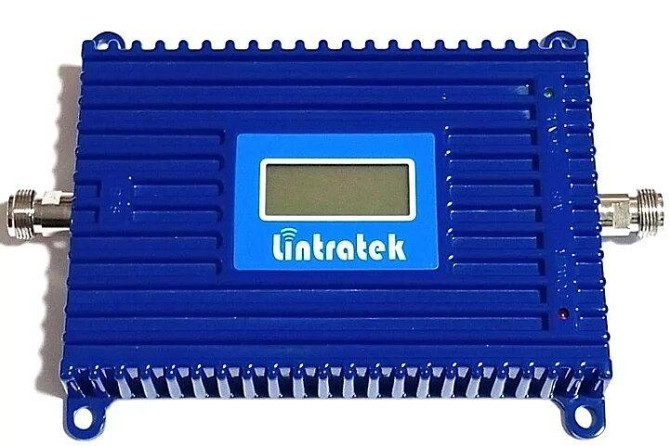

6. Репитер LTK-2070CD 800 МГц с блоком питания - 1 шт.
Порядок установки репитера:1) Антенна внешняя устанавливается на кронштейне на крыше, фасаде дома. Можно использовать мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования). Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне.Подсоедините кабель внешней антенны с помощью переходника с "N" на "F" к разъему репитера BTS (outdoor). 2) Внутренняя антенна устанавливается на потолок и распределяет сигнал по всей площади помещения, угол развертки 360 градусов. Удобная конструкция для установки на подвесной потолок (типа Армстронг). Крепится антенна на потолке с помощью специальной гайки на расстоянии не менее 10 метров от внешней антенны. Чем больше будет расстояние между антеннами, тем лучше будет качество сигнала.Для подключения двух внутренних антенн используется профессиональный делитель мощности на две точки. 3) Кабель разрезаете в нужном месте. Репитер ставится, как врезка в кабель. Накрутите переходники N-F для репитера на кабель. 4) Кабель внешней антенны подключается к разъему BTS (outdoor), внутренняя антенна подключается к разъему Mobile (indoor).
Репитер включать в сеть 220 В только с подключенными антеннами, в противном случае несоблюдение порядка установки может привести к поломке самого репитера.5) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.Обратите внимание!
Внутренняя и внешняя антенны репитера в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).
Коммутация антенн и ВЧ кабелей должна производиться только при выключенном питании репитера!
Если подключаете две или более внутренних антенн - сначала нужно настроить систему на одной внутренней антенне и только потом ставить делитель мощности и дополнительные антенны.
От репитера до делителя мощности необходимо использовать кабель минимум 1,5-2 метра (можно больше).
Дисплей репитера не несет важной информации. Не обращайте на него никакого внимания.
Репитер усиливает всех Операторов и что отображается на дисплее репитера в данный момент времени невозможно понять. Например, уровни сигнала не вашего Оператора.Возможные неполадки:
Нет сигнала - постарайтесь направить антенну так, чтобы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70 дБ, увеличьте дистанцию между внешней и внутренней антеннами, проверьте все соединения.
