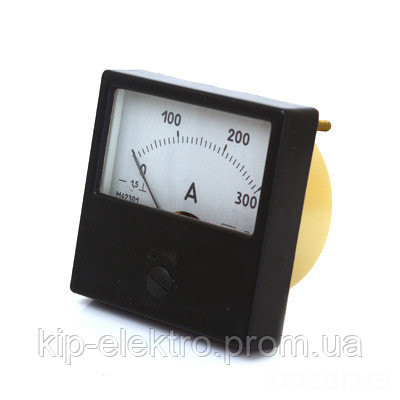

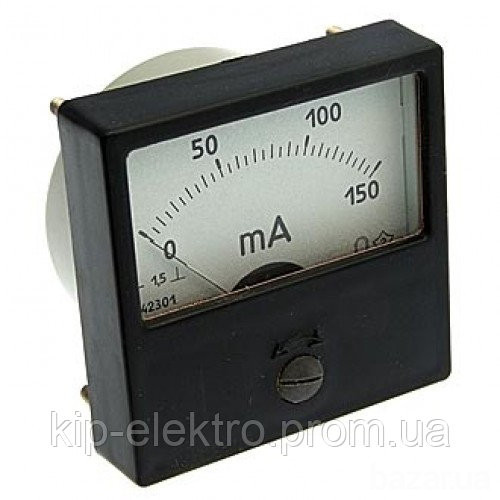

Заказать и купить амперметр щитовой постоянного тока
М42301 (М-42301, М 42301)
вы можете, позвонив по телефонам или отправив заявку на электронный адрес.
Амперметр и вольтметр М42100, М42300, М42301, М42303
Амперметры и вольтметры М42100, М42300, М42301, М42303 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Приборы позволяют измерять токи в пределах от 10 А до 20 А и напряжения от 25 mV до 750 V при непосредственном включении. Для измерений токов и напряжений, превышающих указанные пределы, применяются внешние шунты и добавочные сопротивления.
Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00.
Амперметры и вольтметры М42100, М42300, М42301, М42303 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений.
М42100, М42300, М42301, М42303
Диапазон измерений
Способ включения
Условия эксплуатации
µA – 100; 150*; 200; 300; 500; 1000
Непосредственно
Температура -50...+60 °С, относительная влажность 95% при температуре +35 °С.
Вибропрочность:
ускорение 5...30m/s2, частота 10...70 Hz.
Ударопрочность:
ускорение 100 m/s2, частота 80...120 ударов в min.
Для приборов с повышенной устойчивостью к механическим воздействиям температура -50...+60 °С, относительная влажность 95 % при температуре +40 °С.
Вибропрочность: ускорение 2...20 m/s2, частота 10...40 Hz.
Ударопрочность:
100 m/s2 – 88000 ударов
150 m/s2 – 20000 ударов
500 m/s2 – 2000 ударов
с частотой 80...120 ударов в минуту.
mА – 0,5**; 1; 2,5-0-2,5**; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 3/30*; 3/50*; 5/50*; 30/600**
mA – 50 mA/20V**
А – 1; 2; 3; 5; 10; 15*
А – 15***; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750
С наружным шунтом на 75 mV и калиброванными проводами сопротивлением 0,035
kА – 1; 1,5; 2; 4; 6
V – 0,075*
С калиброванными проводами сопротивлением 0,035
V – 1*;2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600; 3/30*;3/300*; 30/300*; 4/100*; 7,5/300*; 8/300*; 10/100*; 15/150*; 15/300*; 20/40*; 0,3/15-0-0,3/15*
Непосредственно
V** – 0,075/9; 2,5/10; 3/100; 3/300; 10/300; 30/300;6; 25; 400
V – 150/1500*; 15/150/1500*
С внешним добавочным сопротивлением с номинальным током 5 mA
kV – 1; 1,5; 3
* – только для приборов М42100, М42300 и М42301
** – только для приборов М42303
***- только для приборов М42100 и М42300
Приборы М42100, М42300, М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15м/с2 с частотой от 5 до 50 Гц в двух положениях.
Приборы М42100, М42300, М42301 мо
