Датчик-реле давления Д210-11 (Д-210-11, Д 210-11, Д210, Д-210, Д 210)

Заказать и купить датчик-реле давления

Д210-11 (Д-210-11, Д 210-11, Д210, Д-210, Д 210)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

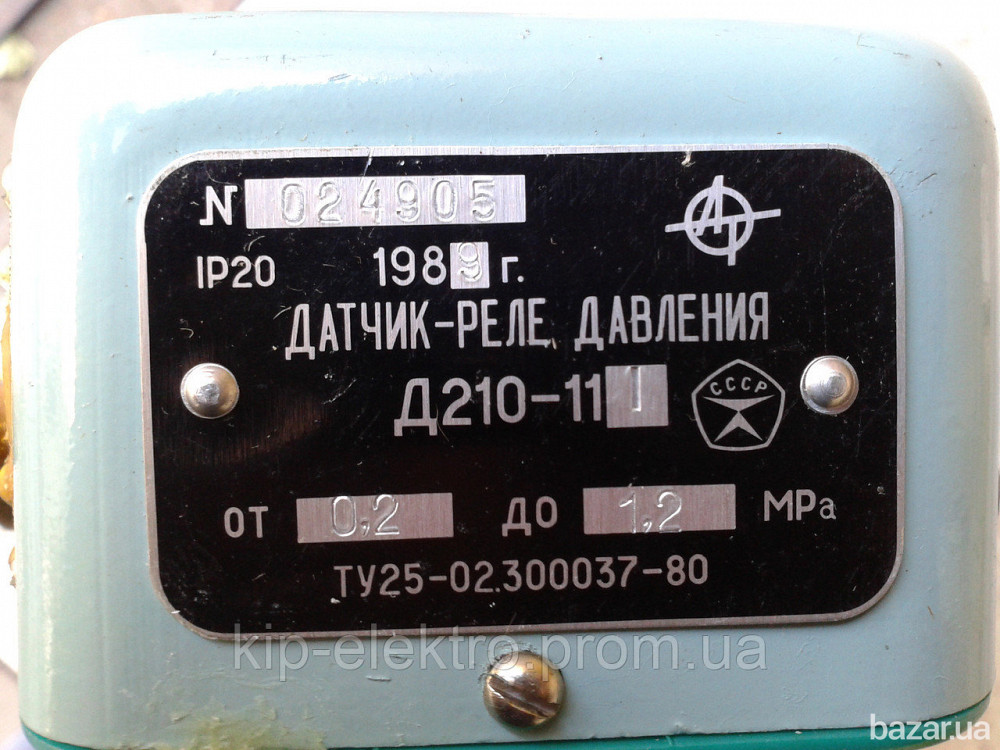

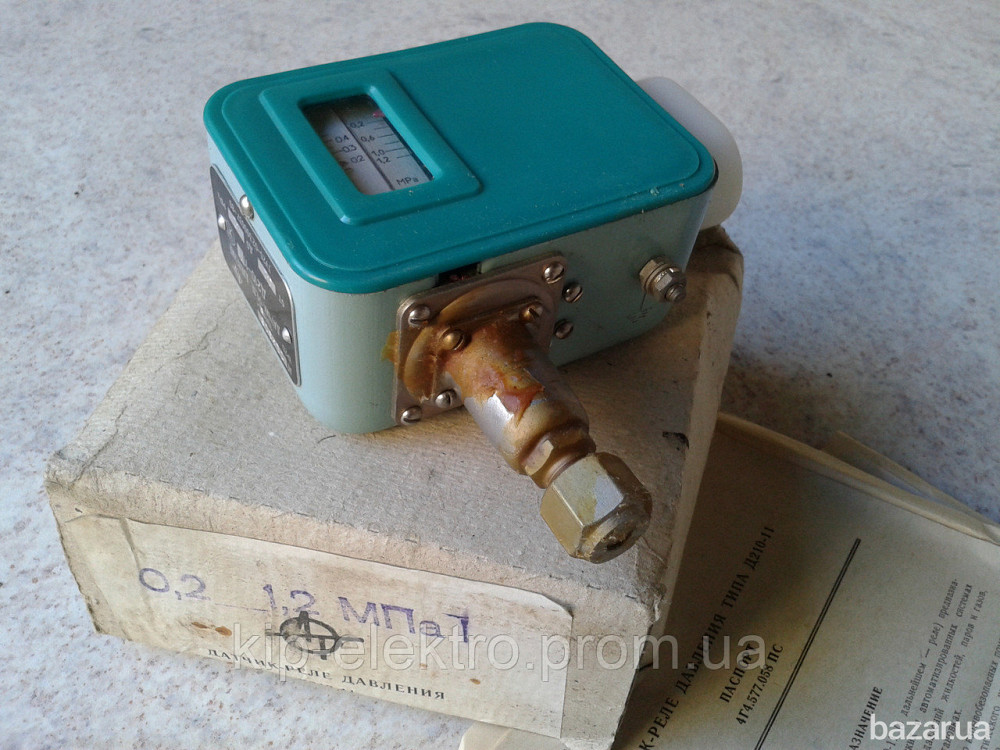

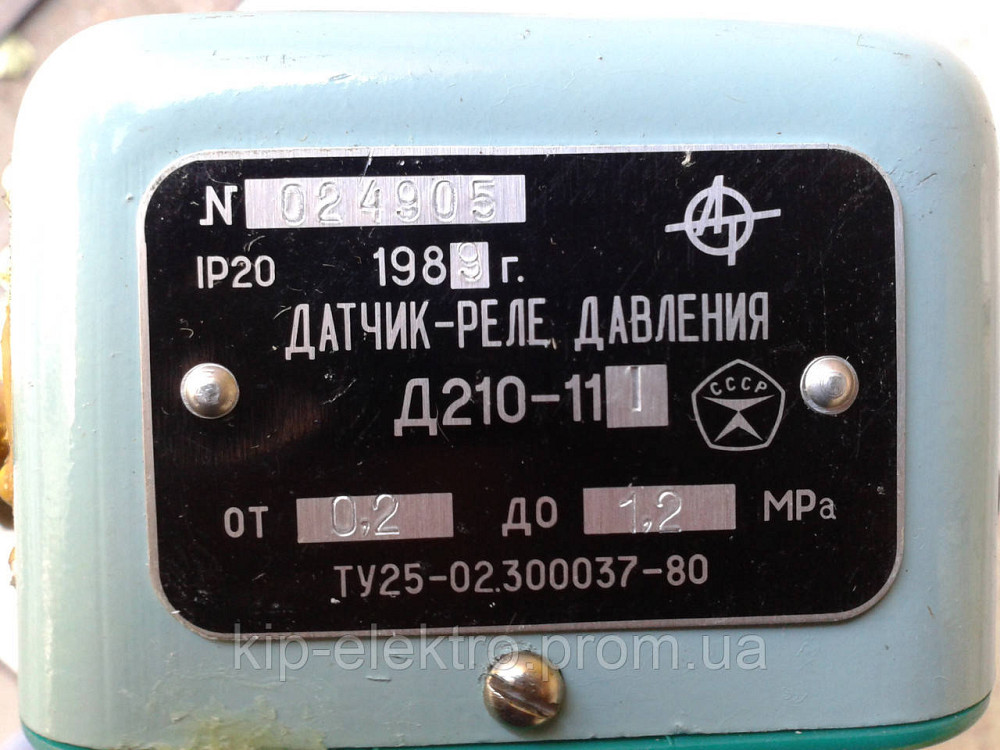

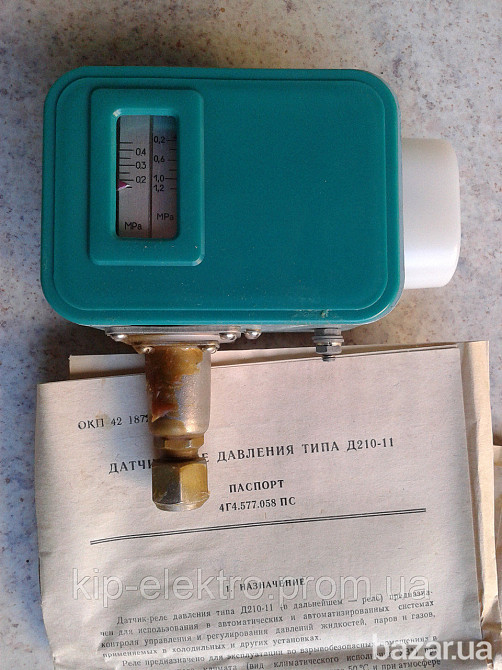

Датчик-реле давления типа Д210-11

1.1. Датчик-реле давления типа Д210-11 предназначен для использования в автоматических и автоматизированных системах контроля управления и регулирования давлений жидкостей, паров и газов, применяемых в холодильниках и других установках.

1.2. Реле предназначено для эксплуатации во взрывобезопасных помещениях в условиях умеренного климата (вид климатического исполнения У3) при температуре окружающего воздуха от минус 40 до плюс 50°С и при атмосфере типа II ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Реле является однодатчиковым прибором и предназначено для щитового монтажа.

2.2. Реле изготавливается в следующих двух модификациях, поставляемых в зависимости от заказа:

модификация I - с зоной возврата (зоной нечувствительности), направленной в сторону понижения (относительно уставки срабатывания) давления контролируемой среды;

модификация II - с зоной возврата (зоной нечувствительности), направленной в сторону повышения (относительно уставки срабатывания) давления контролируемой среды.

Реле с пределами уставок срабатывания от минус 0,04 до плюс 0,25 МПа (от минус 0,4 до плюс 2,5 кгс/см2) изготавливаются только в модификации I.

2.3. Основные параметры реле Д210-11 указаны в табл. 1.





Пределы уставок

срабатывания,

МПа (кгс/см2)


Пределы уставок зоны возврата (зоны нечувствительности), МПа (кгс/см2)


Основные погрешности срабатывания и зоны возврата (зоны нечувствительности),

МПа (кгс/см2), не более


Разброс срабатываний,МПа

(кгс/см2), не более


Давление перегрузки МПа (кгс/см2)




Нижний

предел


Верхний

предел


Нижний

предел


Верхний

предел




-0,04(-0,4)


0,25(2,5)


0,03(0,3)


0,16(1,6)


+0,01( +0,1)


0,005(0,05)


0,8(8)




-0,04(-0,4)


0,4(4,0)


0,04(0,4)


0,25(2,5)


+0,016( +0,16)


0,008(0,08)


1,6(16)




0,2(2)


0,8(8)


0,08(0,8)


0,27(2,7)


+0,032( +0,32)


0,016(0,16)




0,2(2)


1,2(12)


0,15(1,5)


0,45(4,5)


+0,048( +0,48)


0,024(0,24)


2,5(25)




0,5(5)


2(20)


0,2(2)


0,7(7)


+0,08( +0,8)


0,04(0,4)







2.4. Основные параметры реле соответствуют приведенным в табл. 1 значениям при следующих условиях:

изменение контролируемого давления - плавное со скоростью не более 0,5 МПа/мин;

температура окружающего воздуха (20±5) °С;

относительная влажность от 30 до 80%;

атмосферное давление от 84 до 107 кПа ( от 630 до 800 мм.рт.ст.);

рабочее положение реле - вертикальное, датчиком вниз.

2.5. Реле сохраняет работоспособность в следующих условиях эксплуатации:

температура окружающей среды от минус 40 до +50 °С;

относительная влажность воздуха до 95% при температуре 35 °С;

вибрации NX ГОСТ 12997-76 с частотой от 5 до 80 Гц и амплитудой смещения до частоты перехода 0,15 мм, амплитудой ускорения для частоты выше частоты перехода 19,6 м/с2.

2.6. Сопротивление изоляции электрической цепи относительно корпуса не менее:

20 МОм - при температуре (20±5) °С и относительной влажности до 80%;

5 МОм - при температуре окружающего воздуха (50±5) °С и относительной влажности до 80%;

1 МОм - при температуре 35 °С и относительной влажности 95%±3%.

2.7. Электрические нагрузки на контакты соответствуют значениям указанным в табл. 1а.

2.8. Средний срок службы реле, не менее 8 лет.

2.9.Масса реле, не превышает 0,8кг.

ПРИНЦИП РАБОТЫ

3.1. Принцип действия реле основан на уравновешивании давления контролируемой среды внутри чувствительной системы (силь
