Датчик-реле давления Д250Б (Д250Б-01, Д250Б-02, Д-250Б-01, Д-250Б-02, Д-250Б, Д 250Б)

Заказать и купить датчик-реле давления

Д250Б (Д250Б-01, Д250Б-02, Д-250Б-01, Д-250Б-02, Д-250Б, Д 250Б)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

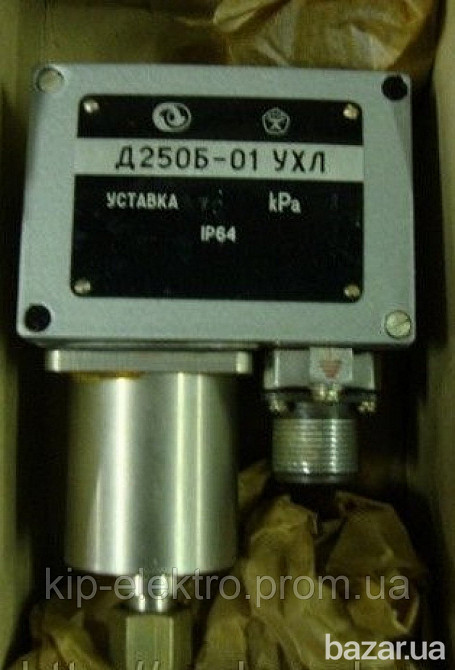

Датчик-реле давления Д250Б

ТУ 25-02.201267-78

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчик-реле давления Д250Б предназначен для контроля и двухпозиционного регулирования давления жидких и газообразных сред, неагрессивных к бериллиевой бронзе и латуни, в системах сигнализации, защиты и управления дизелей и тепловозов в условиях эксплуатации, установленных для исполнения УХЛ категории 2 по ГОСТ 15150-69, но для работы при .температурах от минус 60 до плюс 80 °С.

1.2. Датчик-реле давления Д250Б бесшкальный, поставляется настроенным на фиксированную уставку. При необходимости прибор может быть перенастроен на другую уставку в пределах, указанных в табл. Направление срабатывания указывается условным знаком ↑, если срабатывание на уставке происходит при повышении давления контролируемой среды, и знаком ↓, если срабатывание на уставке происходит при понижении давления контролируемой среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Основные метрологические параметры приведены в табл..

2.2. Коммутируемая мощность контактного устройства, при нагрузках на контакты:

1) 60 Вт при эксплуатации в цепях постоянного тока напряжением 27, 75 и 110 В с индуктивной нагрузкой до 0,5 Гн;

2) 300 В*А при эксплуатации в цепях переменного тока частотой 50 и 60 Гц при cosφ ≥ 0,6 и напряжением 380 В;

3) 150 В*А при эксплуатации в цепях переменного тока частотой 50 и 60 Гц при cosφ ≥ 0,6 и напряжением 220 В.

ПРИНЦИП РАБОТЫ

3.1. Принцип действия основан на уравновешивании силы, создаваемой давлением контролируемой среды на чувствительный элемент-сильфон, силой упругой деформации пружины, соответствующей заданной уставке.

ИЗМЕНЕНИЕ ПАРАМЕТРОВ И НАСТРОЙКА

4.1. Подсоедините прибор к испытательному стенду, позволяющему изменять давление в чувствительной системе со скоростью не более 40кПа в 1мин и оснащенному манометрами, погрешность которых не менее чем в четыре раза меньше основной погрешности прибора, указанной в табл.1.

Определите по манометру значение давления в момент срабатывания при его повышении и понижении.

Вычислите погрешность уставки, равную разности между значениями давления в момент срабатывания прибора при изменении давления в направлении, указаном знаком ↑ или ↓ и значением уставки. Определите зону нечувствительности как разность фактических значений давления, измеренных в момент срабатывания при повышении и понижении давления.

4.2. Для перенастройки на другую уставку или подрегулировки, измените уставку, вращая винт против часовой стрелки, если необходимо уставку повысить, и по часовой стрелке, если необходимо уставку понизить. Один оборот винта изменяет уставку Д250Б-01 приблизительно на 11кПа, а уставку Д250Б-02 на 52кПа.

Таблица 1





Обозначение модификации


Пределы уставок, кПа


Основная погрешность уставки, кПа


Зона нечувствительности, не
