Заказать и купить датчик-реле давления
РД-1-ОМ5 и РД-1-ОМ5-А (РД-ОМ5, РД-ОМ5-А, РД)
вы можете, позвонив по телефонам или отправив заявку на электронный адрес.
Датчики-реле давления РД-ОМ5 и РД-ОМ5-А
ТУ 25.02.20 2151-79
1.1. Датчики-реле давления РД-ОМ5 и РД-ОМ5-А (в дальнейшем - приборы) являются комплектующими изделиями холодильных установок и предназначены для контроля, управления и регулирования давления газообразных и жидких сред, неагрессивных к стали (для РД-ОМ5-А), латуни (для РД-ОМ5) в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах и в стационарных холодильных установках. Приборы РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 используются для тех же целей на крановых кондиционерах.
1.2. Контролируемые среды: хладоны, воздух, масла (аммиак - только для РД-ОМ5-А) и другие среды с вязкостью не более 0,8 Па.с.
Технические данные
2.1. Зона нечувствительности приборов РД-1-ОМ5 и РД-1-ОМ5-А направлена в сторону повышения (относительно уставки) давления контролируемой среды, а приборов РД-2-ОМ5 и РД-2-ОМ5-А - в сторону понижения.
2.2. Приборы имеют шкалы уставок с числовыми отметками. Шкала уставок показывает давление контролируемой среды, при котором происходит срабатывание контактов прибора.
2.3. Масса прибора без панели переходной не более 1,2 кг; с панелью переходной - не более 1,35кг.
Шифр прибора
Пределы уставок,
МПа, (кгс/см2)
Зона нечувствительности
Основная погрешность,
МПа, (кгс/см2)
Разброс срабатываний,
МПа, (кгс/см2)
Максимальное допускаемое давление
МПа (кгс/см2)
Минимальное значение,
МПа, (кгс/см2), не более
Максимальное значение,
МПа, (кгс/см2), не менее

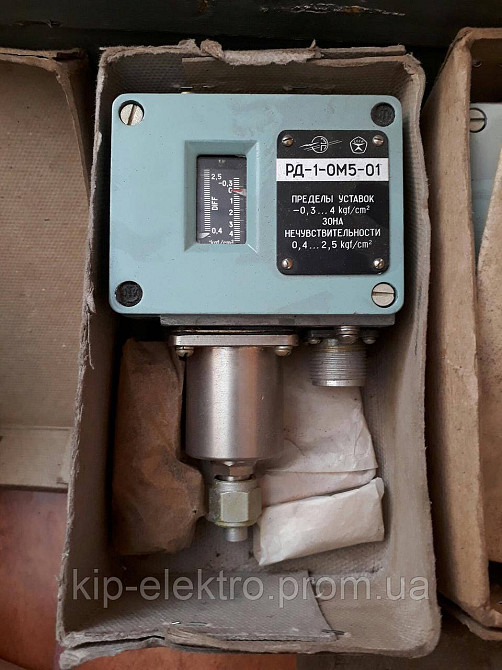

РД-1-ОМ5-01
от минус 0,03(0,3) до плюс 0,4(4,0)
0,04(0,4)
0,25(2,5)
±0,016 (0,16)
0,005 (0,05)
2,2 (22)
РД-1-ОМ5-01.1
0,04(0,4)
0,25(2,5)
РД-2-ОМ5-01
0,04(0,4) нерегулируемая
-

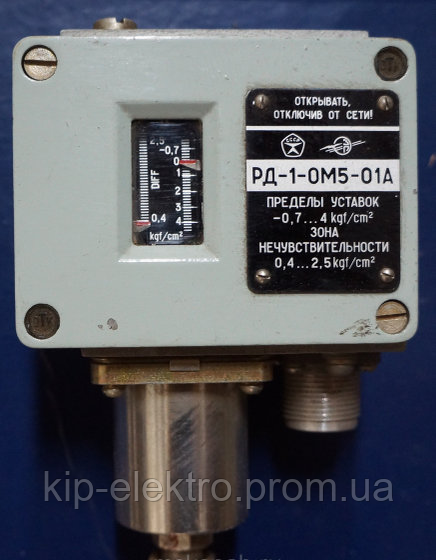

РД-1-ОМ5-01А
от минус 0,07(0,7) до плюс 0,4(4,0)
0,04(0,4)
0,25(2,5)
±0,02 (0,2)
0,005 (0,05)
2,2 (22)
РД-2-ОМ5-01А
0,04(0,4) нерегулируемая
-

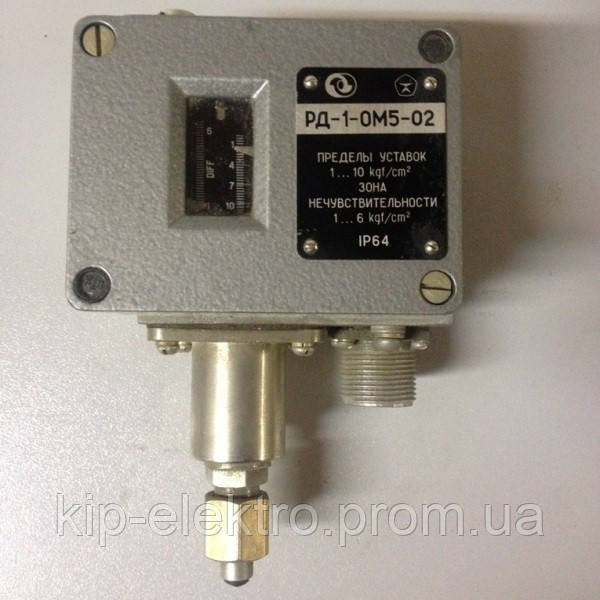

РД-1-ОМ5-02
от 0,1(1,0) до 1,0(10,0)
0,1(1,0)
0,6(6,0)
±0,025 (0,25)
0,01 (0,1)
2,5 (25)
РД-2-ОМ5-02
0,1(1,0) нерегулируемая
-

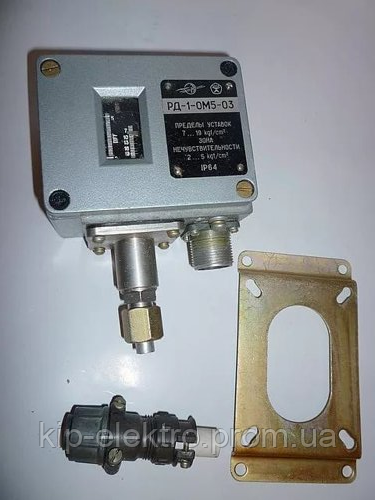

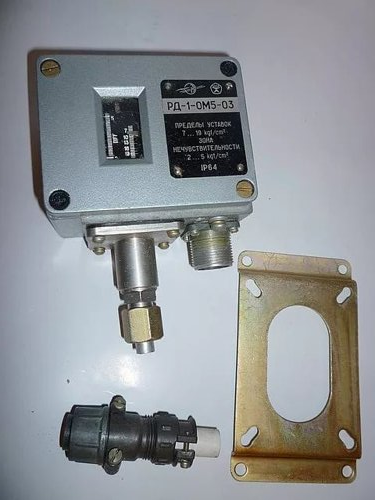

РД-1-ОМ5-03
от 0,7(7,0) до 1,9 (19,0)
0,2(2,0)
0,5(5,0)
±0,05 (0,5)
0,02 (0,2)
2,5 (25)
РД-2-ОМ5-03
0,15...0,25 (1,5...2,5) нерегулируемая
-
РД-2-ОМ5-03.1
