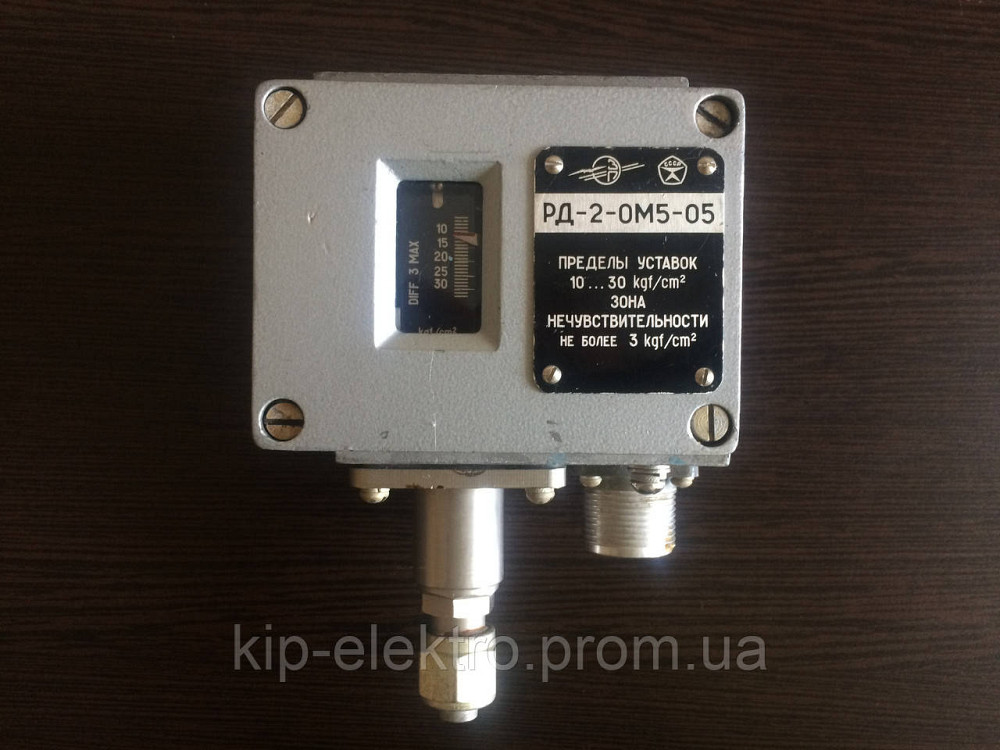

Датчик-реле давления РД-2-ОМ5 и РД-2-ОМ5-А (РД-ОМ5, РД-ОМ5-А, РД)

Заказать и купить датчик-реле давления

РД-2-ОМ5 и РД-2-ОМ5-А (РД-ОМ5, РД-ОМ5-А, РД)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Датчики-реле давления РД-ОМ5 и РД-ОМ5-А

ТУ 25.02.20 2151-79

1.1. Датчики-реле давления РД-ОМ5 и РД-ОМ5-А (в дальнейшем - приборы) являются комплектующими изделиями холодильных установок и предназначены для контроля, управления и регулирования давления газообразных и жидких сред, неагрессивных к стали (для РД-ОМ5-А), латуни (для РД-ОМ5) в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах и в стационарных холодильных установках. Приборы РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 используются для тех же целей на крановых кондиционерах.

1.2. Контролируемые среды: хладоны, воздух, масла (аммиак - только для РД-ОМ5-А) и другие среды с вязкостью не более 0,8 Па.с.

Технические данные

2.1. Зона нечувствительности приборов РД-1-ОМ5 и РД-1-ОМ5-А направлена в сторону повышения (относительно уставки) давления контролируемой среды, а приборов РД-2-ОМ5 и РД-2-ОМ5-А - в сторону понижения.

2.2. Приборы имеют шкалы уставок с числовыми отметками. Шкала уставок показывает давление контролируемой среды, при котором происходит срабатывание контактов прибора.

2.3. Масса прибора без панели переходной не более 1,2 кг; с панелью переходной - не более 1,35кг.





Шифр прибора


Пределы уставок,

МПа, (кгс/см2)


Зона нечувствительности


Основная погрешность,

МПа, (кгс/см2)


Разброс срабатываний,

МПа, (кгс/см2)


Максимальное допускаемое давление

МПа (кгс/см2)




Минимальное значение,

МПа, (кгс/см2), не более


Максимальное значение,

МПа, (кгс/см2), не менее









РД-1-ОМ5-01


от минус 0,03(0,3) до плюс 0,4(4,0)


0,04(0,4)


0,25(2,5)


±0,016 (0,16)


0,005 (0,05)


2,2 (22)




РД-1-ОМ5-01.1


0,04(0,4)


0,25(2,5)




РД-2-ОМ5-01


0,04(0,4) нерегулируемая


-









РД-1-ОМ5-01А


от минус 0,07(0,7) до плюс 0,4(4,0)


0,04(0,4)


0,25(2,5)


±0,02 (0,2)


0,005 (0,05)


2,2 (22)




РД-2-ОМ5-01А


0,04(0,4) нерегулируемая


-









РД-1-ОМ5-02


от 0,1(1,0) до 1,0(10,0)


0,1(1,0)


0,6(6,0)


±0,025 (0,25)


0,01 (0,1)


2,5 (25)




РД-2-ОМ5-02


0,1(1,0) нерегулируемая


-









РД-1-ОМ5-03


от 0,7(7,0) до 1,9 (19,0)


0,2(2,0)


0,5(5,0)


±0,05 (0,5)


0,02 (0,2)


2,5 (25)




РД-2-ОМ5-03


0,15...0,25 (1,5...2,5) нерегулируемая


-




РД-2-ОМ5-03.1


-









РД-1-ОМ5-04


от минус 0,09(0,9) до плюс 0,25(2,5)


0,04(0,4)


0,1(1,0)


±0,01 (0,1)


0,005 (0,05)


2,2 (22)









РД-1-ОМ5-05


от 1,0(10,0) до 3,0(30,0)


0,3(3,0)


0,6(6,0)


±0,05(0,5)


0,02 (0,2)


3,4 (34)




РД-2-ОМ5-05


0,3(3,0) нерегулируемая


-




РД-1-ОМ5-05А


0,3(3,0)


0,6(6,0)


±0,05(0,5)


0,02 (0,2)




РД-2-ОМ5-05А


0,3(3,0) нерегулируемая


-









РД-1-ОМ5-06


от 2,0(20,0) до 6,0(60,0)


0,5(5,0)


2,0(20,0)


±0,16 (1,6)


0,05 (0,5)


8,5 (85)









Аналог РД-2-ОМ5 и РД-2-ОМ5-А по характеристикам:

; ; ;
