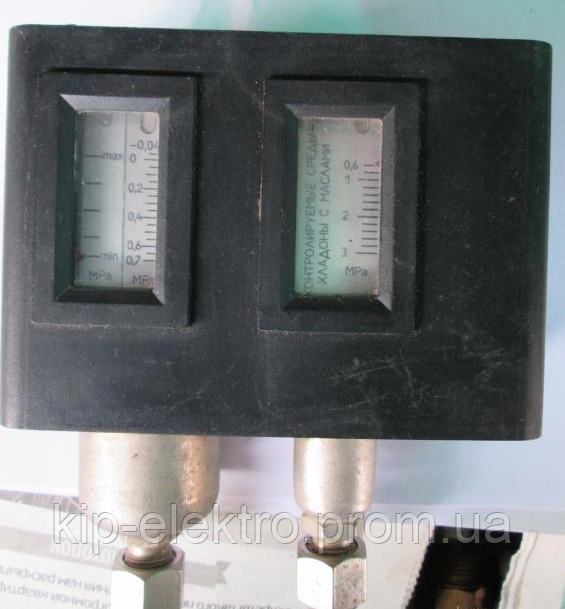

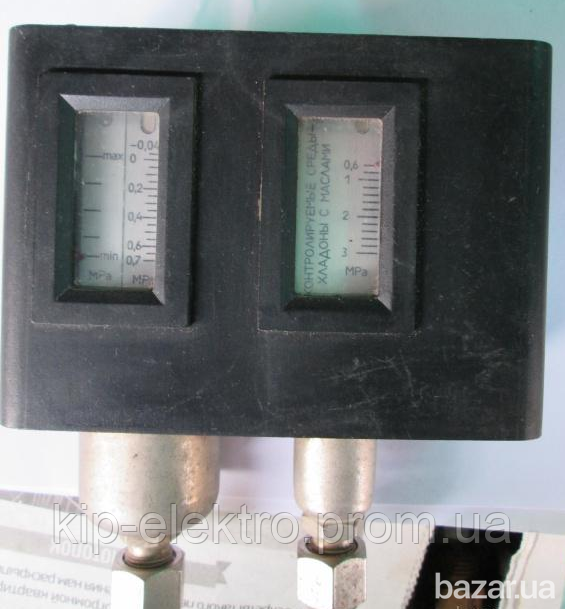

Датчик-реле давления сдвоенный Д2-11 (Д-2-11, Д 2-11)
900 грн
Датчик-реле давления сдвоенный Д2-11 (Д-2-11, Д 2-11)
№2202008 Створено: 17 червня 2021
Заказать и купить датчик-реле давления сдвоенный
Д2-11 (Д-2-11, Д 2-11)
вы можете, позвонив по телефонам или отправив заявку на электронный адрес.
Датчик-реле давления сдвоенный Д2-11
ТУ25-7308-0005-87
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Датчик-реле давления сдвоенный Д2-11 (в дальнейшем – прибор) предназначен для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений хладонов с маслами для холодильных машин по ГОСТ 5546-86 (ХФ12-16, ХФ22-24, ХФ-22с-16), с синтетическим маслом ХС-40 ТУ38.101763-82, маслом ХМ-35 ТУ38-40.1442-83 или с кремний-органической жидкостью ПФГОС-4 ТУ6-02-807-78 в общепромышленных стационарных холодильных машинах путем размыкания и замыкания электрической цепи управления, сигнализации и защиты.
1.2. Прибор предназначен для эксплуатации во взрывобезопасных помещениях, изготавливается в виде климатического исполнения УЗ** ГОСТ 15150-69, но при рабочей температуре окружающего воздуха от минус 40 до 70 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Датчик-реле давления сдвоенный Д2-11 является сдвоенным, содержащим датчик низкого (ДНД) и датчик высокого давления (ДВД), воздействующие на одно общее коммутирующее устройство.
2.2. Датчик низкого давления обеспечивает срабатывание (переключение контактов) при понижении контролируемого давления до установленной величины и возврат (обратное переключение) по повышении контролируемого давления на величину зоны возврата (ЗВ).
Датчик высокого давления обеспечивает срабатывание (переключение контактов) при повышении контролируемого давления до установленной величины и возврат (обратное переключение) при понижении контролируемого давления на величину зоны возврата.
2.3. Прибор имеет для уставок срабатывания датчиков низкого и высокого давлений шкалы с числовыми и промежуточными отметками и для зоны возврата датчика низкого давления информационную шкалу с отметками крайних значений диапазона уставок.
2.4. Основные параметры датчика-реле давления сдвоенного Д2-11 соответствует указанным в табл.1.
Примечание Прибор обеспечивает срабатывание и возврат ДНД при условии, что давление в ДВД ниже фактического значения срабатывания этого датчика не менее, чем на 0,4 МПа и срабатывание и возврат ДВД при условии, что давление в ДНД выше значения давления соответствующего возврату этого датчика, не менее, чем на 0,08 МПа
2.5. Масса прибора не превышает 0,75 кг.
2.6. Прибор предназначен для щитового монтажа.
2.7. Предпочтительное положение прибора вертикальное датчиками вниз.
2.8. По защищенности от внешних воздействий прибор изготавливается в степени защиты IP30 по ГОСТ 14254-80.
2.9. Прибор работоспособен при следующих условиях:
-температуре окружающего воздуха от верхнего рабочего значения 70°С до нижнего рабочего значения минус 40°С;
-атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
-верхнем рабочем значении относительной влажности воздуха 98% при температуре 35°С;
-воздействии синусоидальной вибрации с частотой от 5 до 100
Д2-11 (Д-2-11, Д 2-11)
вы можете, позвонив по телефонам или отправив заявку на электронный адрес.
Датчик-реле давления сдвоенный Д2-11
ТУ25-7308-0005-87
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Датчик-реле давления сдвоенный Д2-11 (в дальнейшем – прибор) предназначен для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений хладонов с маслами для холодильных машин по ГОСТ 5546-86 (ХФ12-16, ХФ22-24, ХФ-22с-16), с синтетическим маслом ХС-40 ТУ38.101763-82, маслом ХМ-35 ТУ38-40.1442-83 или с кремний-органической жидкостью ПФГОС-4 ТУ6-02-807-78 в общепромышленных стационарных холодильных машинах путем размыкания и замыкания электрической цепи управления, сигнализации и защиты.
1.2. Прибор предназначен для эксплуатации во взрывобезопасных помещениях, изготавливается в виде климатического исполнения УЗ** ГОСТ 15150-69, но при рабочей температуре окружающего воздуха от минус 40 до 70 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Датчик-реле давления сдвоенный Д2-11 является сдвоенным, содержащим датчик низкого (ДНД) и датчик высокого давления (ДВД), воздействующие на одно общее коммутирующее устройство.
2.2. Датчик низкого давления обеспечивает срабатывание (переключение контактов) при понижении контролируемого давления до установленной величины и возврат (обратное переключение) по повышении контролируемого давления на величину зоны возврата (ЗВ).
Датчик высокого давления обеспечивает срабатывание (переключение контактов) при повышении контролируемого давления до установленной величины и возврат (обратное переключение) при понижении контролируемого давления на величину зоны возврата.
2.3. Прибор имеет для уставок срабатывания датчиков низкого и высокого давлений шкалы с числовыми и промежуточными отметками и для зоны возврата датчика низкого давления информационную шкалу с отметками крайних значений диапазона уставок.
2.4. Основные параметры датчика-реле давления сдвоенного Д2-11 соответствует указанным в табл.1.
Примечание Прибор обеспечивает срабатывание и возврат ДНД при условии, что давление в ДВД ниже фактического значения срабатывания этого датчика не менее, чем на 0,4 МПа и срабатывание и возврат ДВД при условии, что давление в ДНД выше значения давления соответствующего возврату этого датчика, не менее, чем на 0,08 МПа
2.5. Масса прибора не превышает 0,75 кг.
2.6. Прибор предназначен для щитового монтажа.
2.7. Предпочтительное положение прибора вертикальное датчиками вниз.
2.8. По защищенности от внешних воздействий прибор изготавливается в степени защиты IP30 по ГОСТ 14254-80.
2.9. Прибор работоспособен при следующих условиях:
-температуре окружающего воздуха от верхнего рабочего значения 70°С до нижнего рабочего значения минус 40°С;
-атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
-верхнем рабочем значении относительной влажности воздуха 98% при температуре 35°С;
-воздействии синусоидальной вибрации с частотой от 5 до 100
