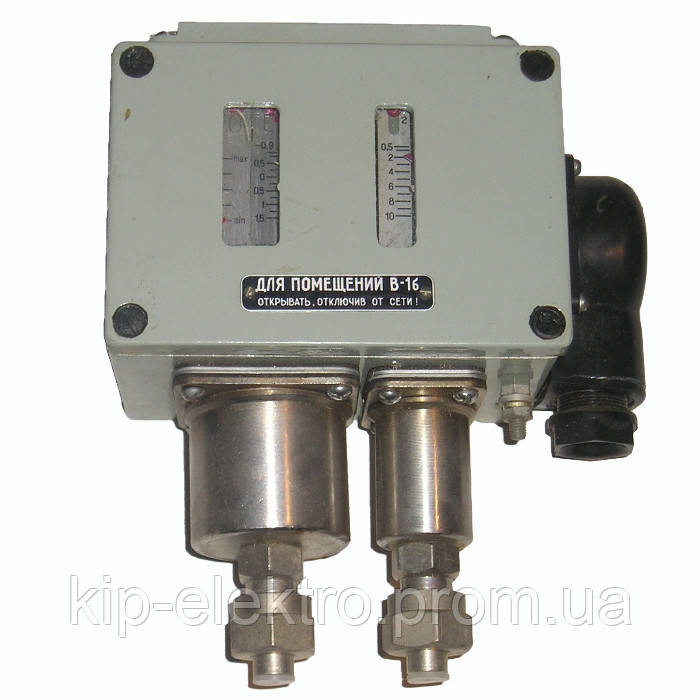

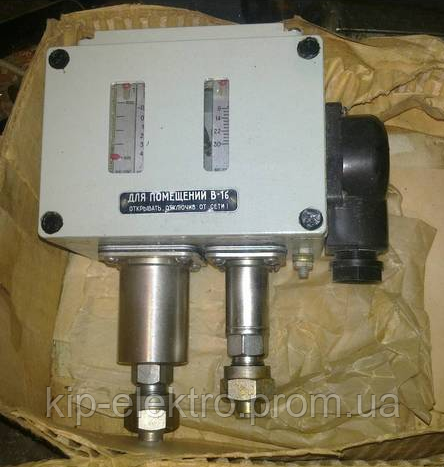

Датчики-реле давления сдвоенные Д220А и Д220АР

ТУ 25-02.301841-77

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчики-реле давления сдвоенные Д220А и Д220АР предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений:

-в общепромышленных стационарных аммиачных холодильных машинах (приборы Д220А-12, Д220АР-12, Д220А-13, Д220АР-13);

- в судовых аммиачных холодильных машинах (приборы Д220АР-12, Д220АР-13).

1.2. .Приборы Д220А-12, Д220А-13 работоспособны при содержании коррозийноактивных агентов на открытом воздухе для атмосферы типа II, а приборы Д220АР-12, Д220-АР-13 – для атмосферы типа III ГОСТ15150-69.

1.3. Приборы Д220А-12, Д220АР-12, Д220А-13, Д220АР-13 пригодны для эксплуатации в помещениях В1б согласно «Правилам устройства электроустановок»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Все приборы соответствуют требованиям ГОСТ 14010-74.

2.2. Приборы Д220А-12, Д220А-13 изготавливаются в климатическом исполнении У для категории размещения 3 (по ГОСТ 15150-69).

Приборы Д220АР-12, Д220АР-13 в климатических исполнениях ОМ и Т для категории размещения 5 с ограничением температура окружающего воздуха, указанной в п.п. 2.6.г.

Приборы Д220АР-12, Д220АР-13 соответствуют «Правилам классификации и настройки морских судов» (Ч.XI,XII,XV) Регистра.

2.3. Датчики-реле давления сдвоенные Д220А и Д220АР имеют два датчика – датчик низкого давления и датчик высокого давления ( в дальнейшем ДНД и ДВД), воздействующие на одно общее коммутационное контактное устройство.

ДНД обеспечивает срабатывание (переключение контактов) при понижении контролируемого давления до установленной величины и возврат в исходное положение (обратное действие) при повышении контролируемого давления на величины зоны нечувствительности.

ДВД обеспечивает срабатывание (переключене контактом) при повышении контролируемого давления до установленной величины и возврат в исходное положение (обратное действие) при понижении контролируемого давления на величину зоны нечувствительности..

2.4. Основные параметры прибора соответствует указанным в табл.1.

2.5. Дополнительная погрешность срабатывания датчиков, вызванная изменением температуры окружающего воздуха от температуры +20±5ºС до любой из температур указанных в п. 2.6г, не превышает 25% от абсолютной величины основной погрешности, указанной в табл., на каждые 10 ºС изменения температуры.



Таблица 1





Наименование параметров


Значение параметров приборов




Д220А-12

Д220АР-12


Д220А-13

Д220АР-13




Пределы уставок срабатывания, кгс/см2


ДНД


от -0,9 до 1,5


от -0,7 до 4




ДВД


от 5 до 10


от 8 до 30




Зона нечувствительности, кгс/см2


ДНД -нижнее значение, не более;


0,3


0,4




ДНД -верхнее значение, не менее;


1,0


2,5




ДВД (нерегулируемая) не более;


2,0


3,0




Основная погрешность срабатывания на числовых отметках шкалы, кгс/см2


ДНД


±0,2


±0,2




ДВД


±0,6


±1,0




Разброс срабатываний, кгс/см2, не более


ДНД


0,1


0,1




ДВД


0,2


0,2




Значение давления перегрузки для приборов, кгс/см2


ДНД


22


25




ДВД


25


32
