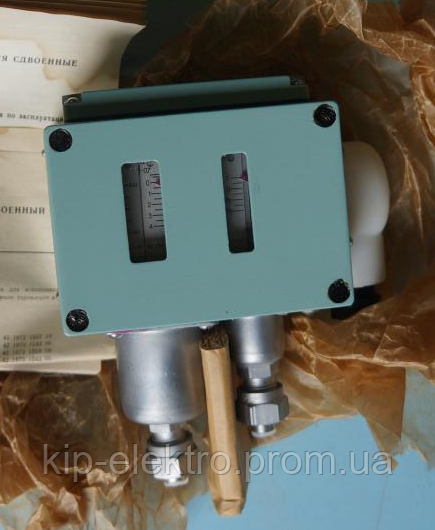

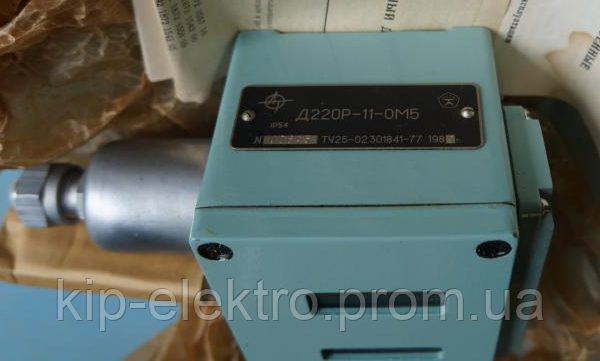

Датчик-реле давления сдвоенный Д220Р-11

ТУ 25-02.301841-77

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчики-реле давления сдвоенные Д220Р-11 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений:

- в общепромышленных, стационарных холодильных машинах на хладонах ;

-в судовых холодильных машинах на хладонах

1.2. .Приборы работоспособны при содержании коррозийноактивных агентов на открытом воздухе для атмосферы типа III ГОСТ15150-69.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Все приборы соответствуют требованиям ГОСТ 14010-74.

2.2. Приборы в климатических исполнениях ОМ и Т для категории размещения 5 с ограничением температура окружающего воздуха, указанной в п.п. 2.6.г. Приборы соответствуют «Правилам классификации и настройки морских судов» (Ч.XI,XII,XV) Регистра .

2.3. Датчики-реле давления сдвоенные Д220Р-11 имеют два датчика – датчик низкого давления и датчик высокого давления ( в дальнейшем ДНД и ДВД), воздействующие на одно общее коммутационное контактное устройство.

ДНД обеспечивает срабатывание (переключение контактов) при понижении контролируемого давления до установленной величины и возврат в исходное положение (обратное действие) при повышении контролируемого давления на величины зоны нечувствительности.

ДВД обеспечивает срабатывание (переключене контактом) при повышении контролируемого давления до установленной величины и возврат в исходное положение (обратное действие) при понижении контролируемого давления на величину зоны нечувствительности.

2.4. Основные параметры прибора соответствует указанным в табл.1.

2.5. Дополнительная погрешность срабатывания датчиков, вызванная изменением температуры окружающего воздуха от температуры +20±5ºС до любой из температур указанных в п. 2.6г, не превышает 25% от абсолютной величины основной погрешности, указанной в табл., на каждые 10 ºС изменения температуры.

2.6. Приборы работоспособны в следующих условиях:

а) вибрация с частотой от 5 до 80Гц и ускорением до 15м/с2;

б) тряска с ускорением до 50м/с2 и частотой ударов от 40 до 120 в мин;

в) длительные наклоны и качка до 45º к любой из осей симметрии;

г) температура окружающего воздуха от минус 30 до +60ºС при относительной влажности до 80% и отсутствии непосредственного воздействия солнечной радиации.

д) относительная влажность окружающего воздуха до 98% при температуре +50ºС.

2.7. Приборы устойчивы к воздействию:

а) соляного (морского) тумана;

б) плесневых грибков.

2.8. Приборы работоспособны после длительного воздействия давления перегрузки, указанного в табл.

2.9. Изоляция между электрическими цепями и корпусом прибора выдерживает в течении 1 мин действие испытательного напряжения практически синусоидальной формы частотой 50±1Гц;

а) 2000В (для остальных приборов) – при нормальных климатиче
