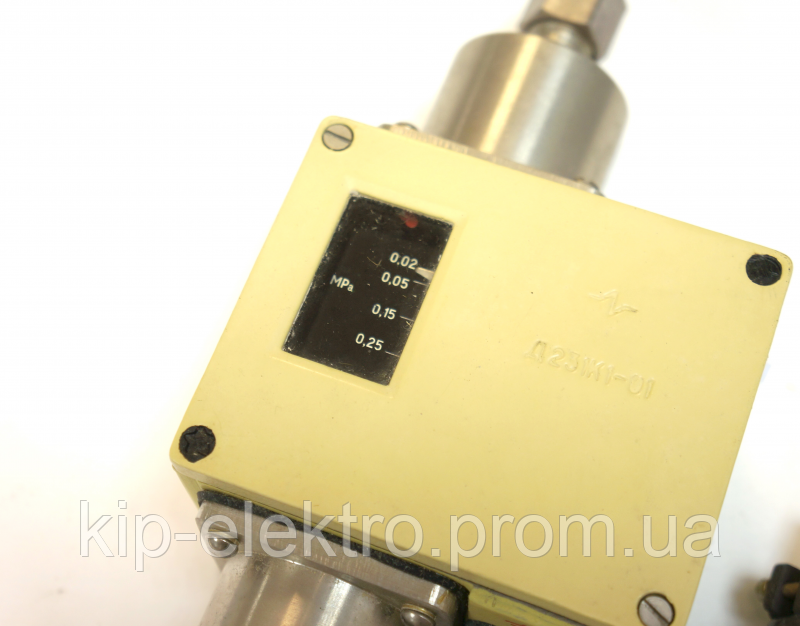

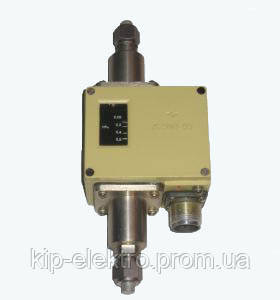

Датчик-реле разности давлений Д231К1

ТУ25-02.200225-82

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчик-реле разности давлений Д231К1 (в дальнейшем — прибор) предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования разности давлений газообразных и жидких сред (воздух, хладоны, масла и др.) с вязкостью не более 0,8 Па.с (8П), неагрессивных к меди и медным сплавам, фторопласту.

Температура контролируемой среды должна быть от минус 50 до плюс 60 °С.

В случае использования в качестве контролируемой среды масла, температура его застывания должна быть ниже температуры окружающего воздуха на 15 °С.

1.2. Прибор удовлетворяет тропическим условиям эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Значения пределов уставок, зоны возврата, основной погрешности и разброса срабатываний для каждой модификации прибора , соответствуют указанным в табл.

Зона возврата прибора нерегулируемая направлена в сторону повышения (относительно уставки) разности давлений контролируемой .среды.

2.2. Датчик-реле разности давлений Д231К1 коммутирует следующие электрические нагрузки:

1) 30 Вт при постоянном токе напряжением 12, 24. 27, 110, 175-320 В;

2) 150 В А при переменном токе напряжением 380 В частотой 50 или 400 Гц при cosφ≥0,7;

3) 300 В-А при переменном токе напряжением 127, 220 В частотой 50 или 400 Гц при cosφ≥0,7;

Минимальное значение коммутируемого тока 0,05 А, при этом индуктивность для постоянного тока не более 5 мГн.

Не допускается эксплуатировать при минимальных значениях тока прибор, который ранее применялся для коммутации тока более 0,11 А.

2.3. Д231К1 работоспособен при воздействии:

1) повышенной температуры окружающей среды до 60°С;

2) пониженной температуры окружающей среды до минус 50°С;

3) относительной влажности окружающей среды до 100% при температуре до 50°С.

4) атмосферного давления в пределах от 0,06 МПа (450 мм рт.ст.) до 0,15 МПа (1140 мм рт.ст.);

5) качки амплитудой ±45с и периодами 7—16с;

6) длительных наклонов при максимальном угле наклона до 15° и кратковременных наклонах (до 3 мин) при максимальном угле наклона до 30;

7) механических ударов многократного действия с пиковым ударным ускорением до 147 м/с2 (15g) и длительностью ударного ускорения 5—10 мс;

8) синусоидальной вибрации в диапазоне частот от 5 до 100 Гц и амплитудой ускорения до 49 м/с2 (5g);

9) механических ударов одиночного действия с пиковым ударным ускорением до 9800 м/с2 (1000g) и длительностью ударного ускорения 0,5—2 мс с ложными срабатываниями в момент удара не более 20 мс;

10) соляного (морского) тумана.

2.5. Датчик-реле разности давлений Д231К1 работоспособен после воздействия:

1) повышенной температуры окружающей среды до 70 °С;

2) пониженной температуры окружающей среды до минус 60 °С;

3) изменения температуры окружающей среды от минус 60 до плюс 70°С;

4) атмосферных конденсированных осадков (инея и росы);

5) пониженного атмосферного давления до 0,012 МПа (90 мм рт.ст.);

6) повышенного избыточного наружного давления воздуха (при плавном его повышении в течение 3 мин) до 0.2 МПа (2 кгс/см2) длительностью до 4 ч;

7) давления перегрузки контролируемой среды до 2.4 МПа (24 кгс/см2) для Д231К1 -01 и 3 МПа (30 кгс/см2) для Д231К1-03;

2.6. Д231К1 устойчив к воздействию:

1) плесневых грибов;

2) пыли и песка;

3) брызг воды;

4) дегазации, дезактивации и дезинфекции.

2.7. Прибор имеет водозащищенное исполнение.

2.8. Масса прибора без комплектов К2, КЗ, К10 не более 1,4 кг.

2.9. Срок службы прибора— 15 лет.

2.10. Назначенный ресурс 300000 циклов срабатываний.

Таблица 1





Условное обозначение прибора


Пределы уставок,

МПа (кгс/см2)


Зона возврата МПа (кгс/см2), не более


Основная погрешность на числовых отметках МПа (кгс/см2), не более


Разброс срабатываний,
