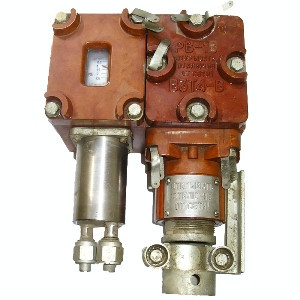

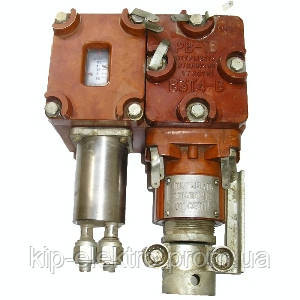

Датчик-реле разности давления Д231В-01 (Д231В, Д-231В, Д 231В, Д-321В-01, Д 231В-01, Д231)

Заказать и купить датчик-реле разности давления

Д231В-01 (Д231В, Д-231В, Д 231В, Д-321В-01, Д 231В-01, Д231)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Датчики-реле разности давлений Д231В-01

ТУ 25-02

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчик-реле разности давлений Д231В (в дальнейшем приборы) предназначены для контроля, сигнализации и двухпозиционного регулирования величины разности давлений жидких и газообразных неагрессивных к стали и латуни сред вязкостью не более 0,8 Па×с (8П).

1.2. Датчик-реле разности давлений Д231В предназначены для работы в холодильных установках угольных шахт, взрывоопасных помещениях всех классов согласно классификации ПУЭ гл. УП-3 и наружных установках, в которых могут образовываться взрывоопасные смеси паров и газов с воздухом категорий 1, ПА, ПВ, группы Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-78

1.3. Приборы имеют взрывозащищенный уровень взрывозащиты, маркировку по взрывозащите «РВ-1В», «В3Т4-В».

1.4. Д231В по защищенности от воздействие воды и пыли соответствуют исполнению IP-54.

1.5. Приборы относятся к невосстанавливаемым, одноканальным, однофункциональным.

1.6. Приборы Д231В выпускаются с зоной нечувствительности, направленной в сторону повышения (относительно уставки) разности давлений контролируемой среды

1.7.Приборы выдерживают воздействие не менее 200 000 циклов при коммутируемой мощности контактного устройства:

1) 30 Вт для цепей постоянного тока напряжением 24 В;

2) 60 В×А для цепей переменного тока напряжением 220 В частотой 50 и 60 Гц при cosj ³ 0,6; (РВ-1В);

3) 300 В×А для цепей переменного тока напряжением 220 В частотой 50 и 60 Гц при cosj ³ 0,6, при этом мощность источника питания не должна превышать 500 В×А.

1.8. Д231В нормально работают при следующих климатических воздействиях:

1) температуре окружающего воздуха от минус 30 до плюс 50 °С, в случае использования в качестве рабочей смеси масла, температура его застывания должна быть ниже температуры окружающего воздуха не менее чем на 15 °С;

2) относительной влажности от 30 до 80%;

3) атмосферном давлении от 0,084 до 0,120 МПа (630 до 900 мм рт. ст.).

Таблица 1





Наименование параметров


Значение параметров приборов




Д231В-01




Пределы контролируемых разностей давлений, кгс/см2


от 0,2 до 2,5




Зона нечувствительности, кгс/см2


от 0,4 до 1,2




Допустимые колебания давления контролируемой среды в чувствтельной системе:







а) при работе реле, кгс/см2


от -0,9 до 7




б) в нерабочих условиях а в пусковой период, кгс/см2


до 16




Разность давлений в полостях сильфонов чувствительной системы в любой момент работы, кгс/см2


не более 6
