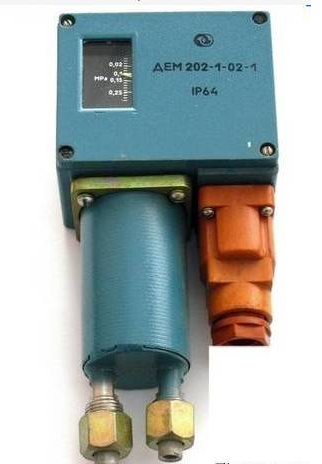

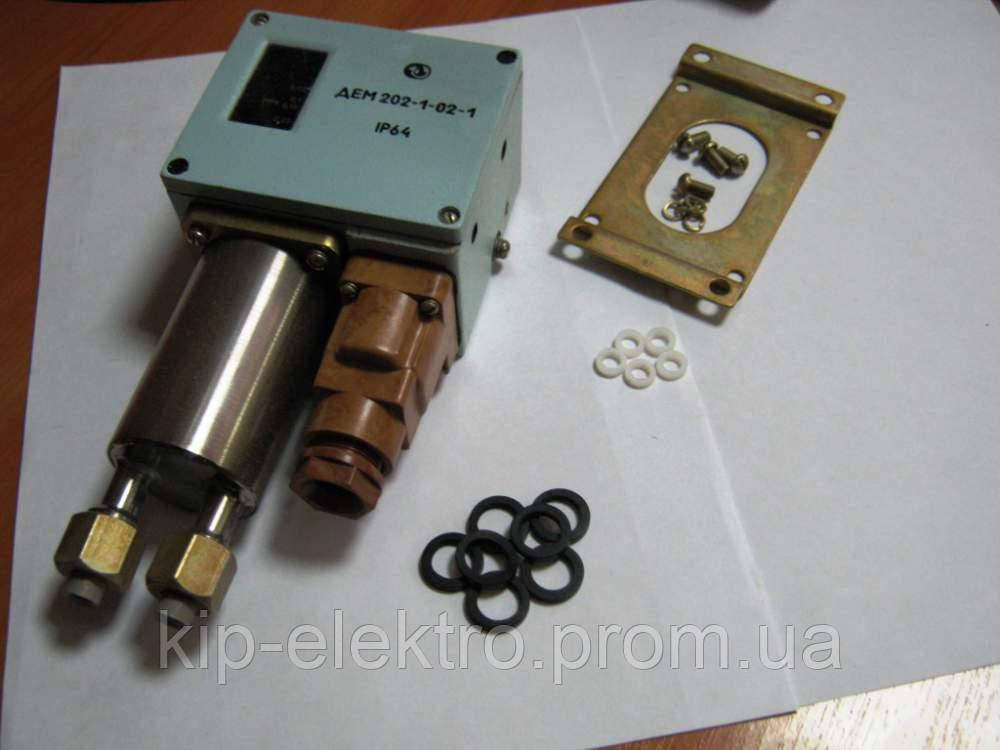

Датчик-реле разности давления ДЕМ 202-1-02-1 (ДЕМ-202-1-02-1, ДЕМ202-1-02-1, ДЕМ 202, ДЕМ-202, ДЕМ20

Заказать и купить датчик-реле давления

ДЕМ 202-1-02-1 (ДЕМ-202-1-02-1, ДЕМ202-1-02-1, ДЕМ 202, ДЕМ-202, ДЕМ202)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Датчик-реле разности давлений ДЕМ 202

ТУ25-7301.0029-88

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Датчик-реле разности давлений ДЕМ 202 (в дальнейшем — прибор) предназначен для контроля и регулирования разности давлений газообразных и жидких сред в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах.

1.2. Контролируемые среды: воздух, хладоны, масла и другие, с вязкостью не более 0,8 Па.с, неагрессивные к медным сплавам, стали, фторопластам, серебряным припоям. Для приборов ДЕМ202-1-01А контролируемой средой может быть аммиак.

Если контролируемой средой является масло, температура его застывания должна быть ниже температуры окружающего воздуха не менее, чем на 15 °С.

1.3. Прибор пригоден для эксплуатации в условиях, установленных для исполнения Т2, ТМ2, ОМ5 по ГОСТ 15150-69.

1.4. Степень защиты корпуса для прибора ДЕМ202-1-02-1 и приборов с соединителем — IP64, остальных с сальниковым электрическим вводом — IP67.

1.5. Прибор относится к не восстанавливаемым, не ремонтируемым изделиям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Значения пределов уставок, рабочего давления контролируемой среды, зоны возврата, основной погрешности на числовых отметках шкалы уставок и разброса срабатываний прибора соответствуют указанным в табл.

Зона возврата приборов направлена в сторону повышения контролируемой среды относительно уставки.

2.2. Максимальная допускаемая разность давлений контролируемой среды указаны в табл.

2.3. Прибор работоспособен при воздействии:

1) температуры окружающего воздуха от минус 50 до плюс 70 °С;

ДЕМ202-1-01А — от минус 30 до плюс 70 °С;

2) относительной влажности окружающего воздуха до 100% при температуре 55 °С.

2.4. Электрическое сопротивление изоляции должно быть:

1) между винтом заземления и соединенными друг с другом электрическими выводами не менее:

100 МОм при температуре окружающего воздуха (25 ±10) °С и относительной влажности от 30 до 80%;

5 МОм при температуре окружающего воздуха 55 °С и относительной влажности до 100 %;

2) между винтом заземления и системой чувствительной не более 0,1 Ом при температуре окружающего воздуха (25± 10) °С и относительной влажности от 30 до 80%.

2.5. Коммутационная износостойкость контактов (число коммутируемых циклов) прибора — 250 000 циклов срабатываний.

2.6. Масса прибора не более: 1,1 кг.

2.7. Средний срок службы прибора — не менее 12 лет.





Условное обозначение прибора


Пределы уставок, МПа


Рабочее давление контролируемой среды,

МПа


Зона нечувствительности, минимальное значение,

МПа, не боле


Основная погрешность,

МПа, не более


Разброс срабатываний,

МПа, не более


Максимальная допускаемая разность давлений, МПа




ДЕМ202-1-01-2


от минус 0,02 д
