Манометр сверхвысокого давления СВ-6000 (СВ.6000, СВ 6000, СВ6000, СВ26Р, СВ-26Р, СВ 26Р, СВ)
3 200 грн
Манометр сверхвысокого давления СВ-6000 (СВ.6000, СВ 6000, СВ6000, СВ26Р, СВ-26Р, СВ 26Р, СВ)
№3261926 Создано: 27 июня 2022
Заказать и купить манометр сверхвысокого давления
СВ-6000 (СВ.6000, СВ 6000, СВ6000, СВ26Р, СВ-26Р)
вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

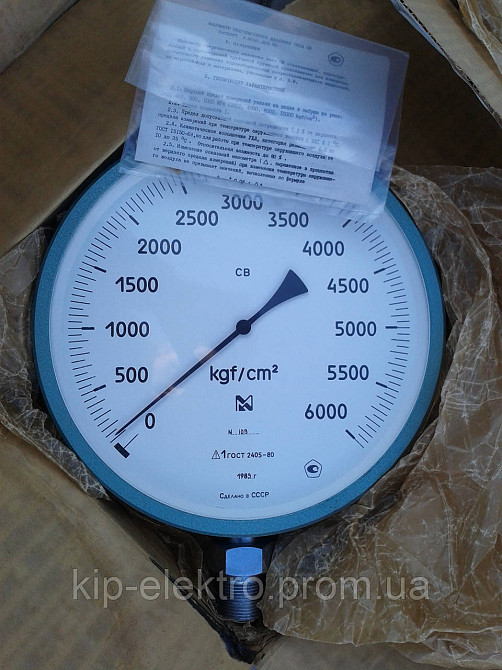

Манометр сверхвысокого давления СВ-6000
НАЗНАЧЕНИЕ
Манометры сверхвысокого давления типа СВ-6000 показывающие, однострелочные с одновитковой трубчатой пружиной предназначены для измерения избыточного давления взрывобезопасных некристаллизующихся жидкостей, неагрессивных к материалам, указанным в п. 2.8.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Верхний предел измерений: 6000 кгс/см2.
Рабочее давление в частях от верхнего предела показаний шкалы, не боле:
при переменной нагрузке - 1/2;
при длительной нагрузке - 2/3;
при кратковременной нагрузке - 1.
2.2. Класс точности 1.
2.3. Пределы допускаемой основной погрешности при температуре окружающего воздуха 23±2 °С составляет ±1% от верхнего предела измерений.
2.4. Климатическое исполнение УХЛ категория 4.2* по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от 10 до 35 °С при относительной влажности до 80%.
2.5. Изменение показаний манометров (выраженное в процентах от верхнего предела измерений) от изменения температуры окружающего воздуха не превышает значений, вычисленных по формуле:
?=0,06·?t
где ?t=/t2-t1/ - абсолютное значение разности температур.
t1 - любое значение температуры в пределах, указанных в п.2.3, °С;
t2 - любое значение температуры в пределах, указанных в п. 2,4, °С;
0,06 - температурный коэффициент, % °С.
2.6. Манометры сверхвысокого давления СВ-6000 являются восстанавливаемыми изделиями. Закон распределения времени безотказной работы экспоненциальный.
2.7. Вероятность безотказной работы за 2000 h.
по скрытым отказам Рс(t)=0,95;
по явным отказам Ря(t)=0,97.
Явные отказы - это отказы, для обнаружения которых не требуется проведения проверки.
Скрытые отказы - это отказы, для обнаружения которых требуется проведение проверки.
Отказом считается выход за допустимые пределы основной погрешности, указанные в п. 2.3.
2.8. Материалы деталей, контактирующих с измеряемой средой: сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79).
2.9. Масса манометра сверхвысокого давления СВ-6000 6 kg.
2.10. Габаритные размеры манометры сверхвысокого давления СВ-6000 325х269х64мм.
2.11. Штуцер М33х2.
ПРИНЦИП РАБОТЫ
3.1. Действие манометра сверхвысокого давления СВ-6000 основано на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой трубчатой пружины, перемещение свободного конца которой передаточным механизмом преобразовывается в угловое перемещение показывающей стрелки.
ПОДГОТОВКА К РАБОТЕ
4.1. Точность и надежность работы манометра сверхвысокого давления типа СВ-6000 могут быть обеспечены только при правильном монтаже и эксплуатации.
4.2. Установите манометр сверхвысокого давления СВ-6000 в рабочем положении так, что бы все надписи и цифровые обозначения на шкале читались нормально, а плоскость шкалы совпадала с вертикальной плоскостью.
4.3. П
