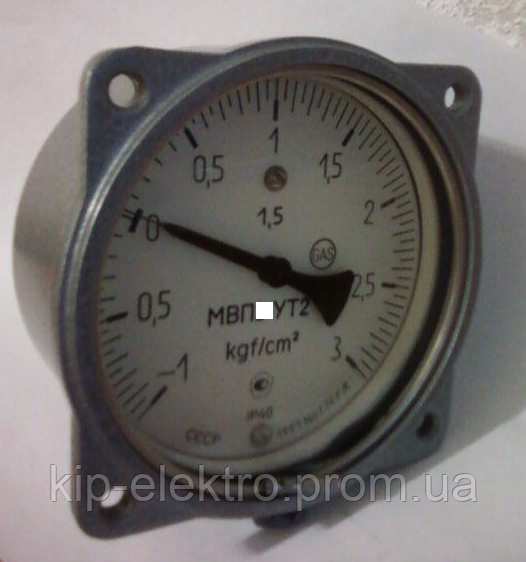

Мановакуумметр показывающий МВП4-У ФОШ (МВП-4У, МВП4У, МВП 4У) - осевой штуцер (ОШ), с фланцем

Заказать и купить мановакуумметр показывающий с осевым штуцером и передним фланцем

МВП4-У ФОШ (МВП-4У, МВП4У, МВП 4У)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Манометры, вакуумметры и мановакуумметры показывающие

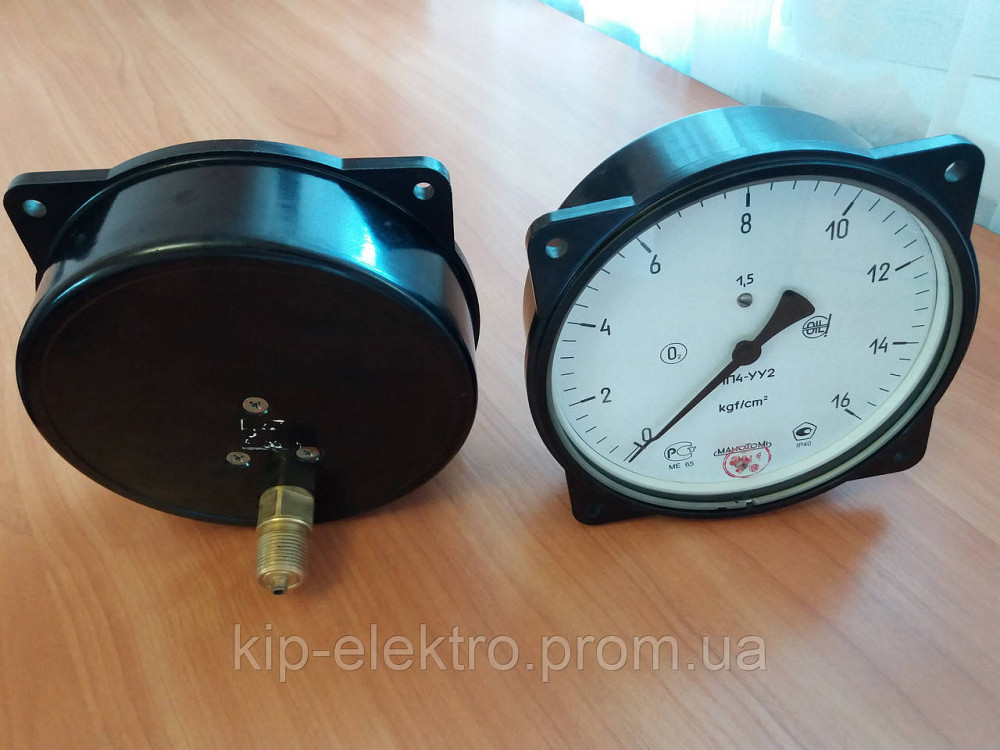

МП4-У, ВП4-У и МВП4-У

Манометры, вакуумметры и мановакуумметры показывающие МП4-У, ВП4-У и МВП4-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.

Основные технические характеристики

Диапазоны показаний приборов:


МП4-У - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
ВП4-У - от -1 до 0 кгс/см2
МВП4-У - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
По заказу приборы поставляются в единицах измерения кПа, МПа


Диаметр корпуса -160 мм

Класс точности приборов - 1,5 (по заказу - 1,0)

Степень защиты - IP40 (по заказу - IP53)

Масса приборов - не более 1,2 кг

Средний срок службы - 10 лет

Материалы деталей:


корпус - сталь, алюминиевый сплав, ударопрочный полистирол
стекло - техническое
трубчатая пружина - медный сплав, железо-никелевый сплав
держатель - медный сплав, сталь
механизм - бронза, нержавеющая сталь, сталь 0,8 кп


Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)

Климатическое исполнение по ГОСТ 15150-69


У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)


Фланец для крепления прибора на панели


-//- - по умолчанию приборы поставляются без фланца
Ф - по заказу приборы поставляются с задним расположением фланца


Варианты исполнения:


с радиальным штуцером (РШ) без фланца
с радиальным штуцером (РШ) с задним фланцем

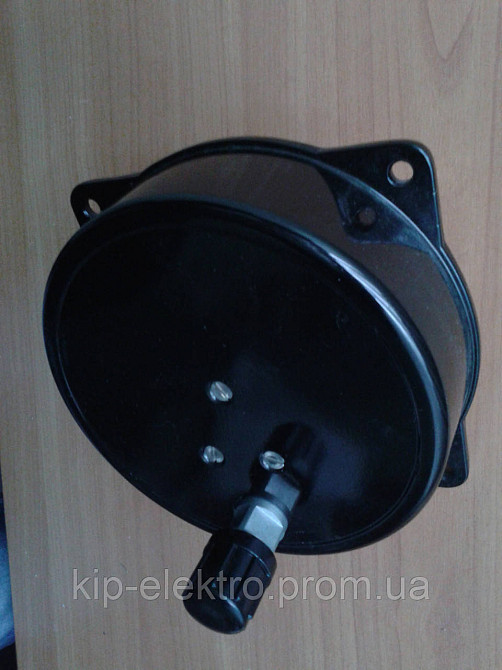

с осевым штуцером (ОШ) с передним фланцем


Измеряемая среда


-//- - по умолчанию жидкость, пар, газ, в том числе пропан бутан
"кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
"ацетилен" - по заказу исполнение для измерения давления ацетилена


Резьба присоединительного штуцера


-//- - по умолчанию метрическая резьба М20х1,5-8g
G1/2-B - по заказу дюймовая резьба
R1/2 - по заказу коническая резьба


Технологическая черта на шкале


-//- - по умолчанию без черты
"черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)


Демпфер для гашения пульсирующего давления


-//-- по умолчанию приборы поставляются без демпфера до 60 кгс/см2 включительно и с демпфером свыше 100 кгс/см2 включительно
демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний


Вариант исполнения


-//- - по умолчанию исполнение общепромышленное
Э - по заказу приборы изготаляются для поставки на экспорт
АЭС - по заказу приборы изготаляются для поста
