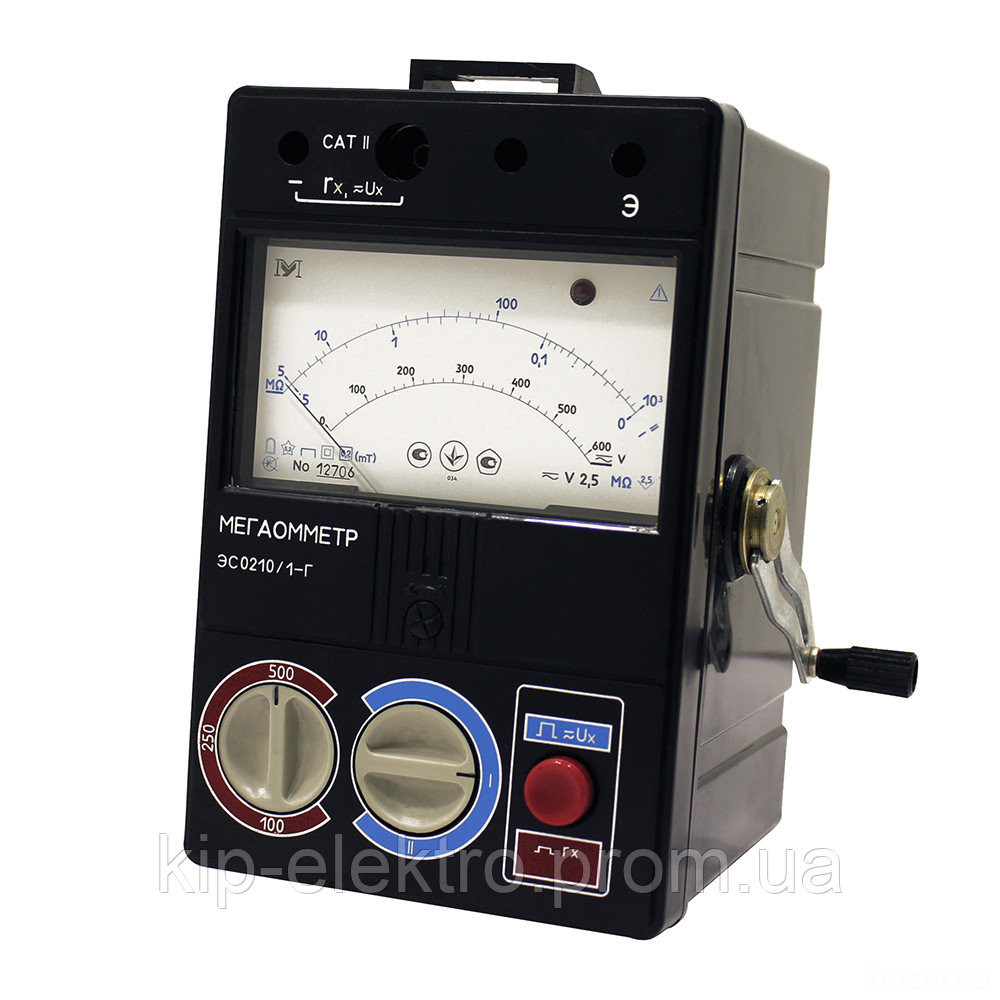

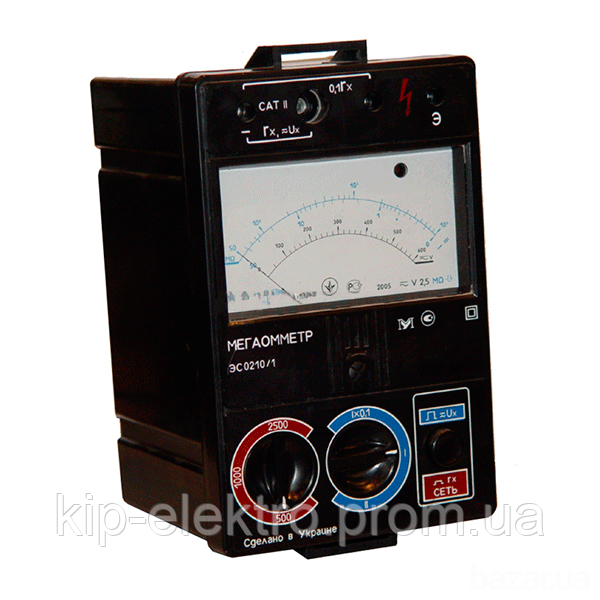

Мегаомметр ЭС0210/1, ЭС0210/1-Г (ЭС0210, ЭС0210/1Г, ЭСО210, ЭСО210/1, ЭСО210/1-Г, ЕС0210/1, ЕСО210/

Заказать и купить мегаомметр

ЭС0210/1, ЭС0210/1-Г (ЭС0210, ЭС0210/1Г, ЭСО210, ЭСО210/1, ЭСО210/1-Г, ЕС0210/1, ЕСО210/1, ЕС0210/1-Г, ЕСО210/1-Г)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.




Мегаомметры ЭС0210, ЭС0210-Г

Мегаомметры ЭС0210, ЭС0210-Г предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения величины действующего значения переменного или постоянного напряжения на измеряемом объекте. Мегомметры обеспечивают разряд ёмкости объекта после проведения измерений.

Технические характеристики

Диапазон измерений сопротивлений изоляции, диапазон измеряемых напряжений и измерительные напряжения на зажимах мегомметров при разомкнутой внешней цепи приведены ниже:





Условное обозначение


Диапазон измерений


Измерительное напряжение, V




сопротивления, МΩ


напряжения, V




ЭС0210/1

ЭС0210/1-Г


0–5

5–1000


0–600


100 +10/0

250 +25/0

500 +50/0




ЭС0210/2

ЭС0210/2-Г


0–5

0–50

50–10000


0–600


500 ±50

1000 ±100

2500 ±250




ЭС0210/3

ЭС0210/3-Г


0–50

50–10000

500–100000


0–600


500 ±50

1000 ±100

2500 ±250




Примечание 1. Для мегаомметров ЭС0210/1, ЭС0210/1-Г указано напряжение при номинальном токе.

Примечание 2. Для мегаомметров ЭС0210/2, ЭС0210/2-Г, ЭС0210/3, ЭС0210/3-Г указано напряжение при разомкнутых контактных гнездах.

При номинальном токе напряжения будут соответственно, не меньше: 300 V, 700 V, 1600 V.







Номинальный ток мегаомметров ЭС0210/1, ЭС0210/1-Г не менее 1 mA; для мегаомметров ЭС0210/2, ЭС0210/2-Г, ЭС0210/3, ЭС0210/3-Г не менее 0,6 mA.

Класс точности мегаомметров, выраженный в виде приведенной погрешности по ДСТУ OIML R 34, - 2,5.

Пределы допускаемых значений основных погрешностей:

±2,5 % от длины шкалы при измерении сопротивлений;

±2,5 % от верхнего значения диапазона измерений напряжений;

±15 % от измеряемого сопротивления (относительная погрешность).

Предельные значения погрешностей измерения сопротивления изоляции, выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой. Для мегаомметров ЭС0210/3, ЭС0210/3-Г при измерении сопротивлений в диапазоне измерения от 500 МΩ до 100000 МΩ (шкала IIх10) погрешность измерения нормирована только на напряжение 2500 V.

Время установления показаний не более 15 s. Время заряда емкости объекта, величиной не более 0,5 μF, не превышает 15 s. Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 V), который был заряжен до напряжения 2500 V не превышает 4 s.

Условия эксплуатации:

– температура окружающего воздуха от минус 30 °С до плюс 5
