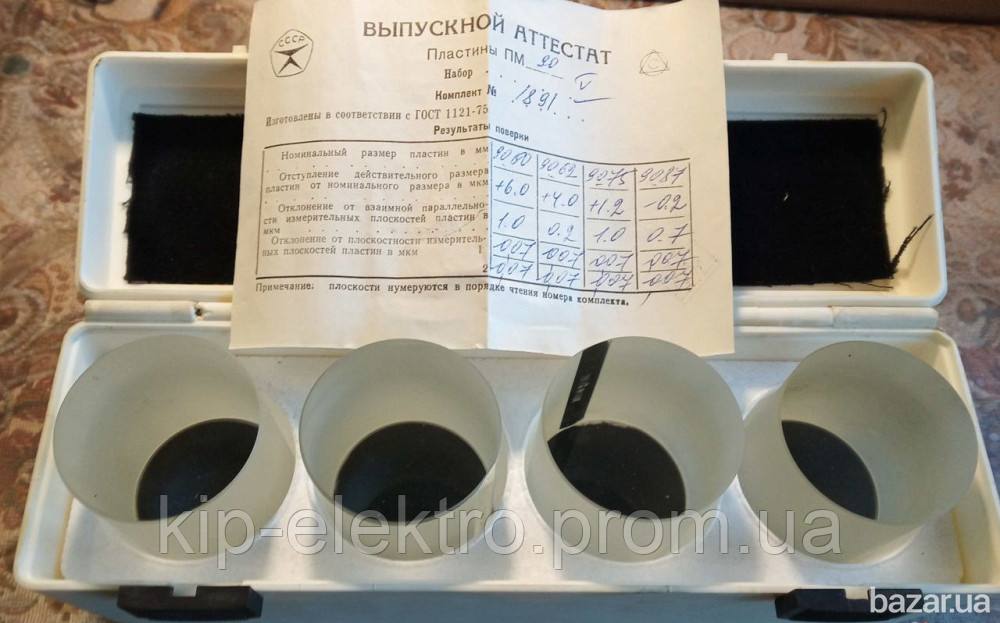

Пластина стеклянная, метрологическая ПМ-90 (ПМ90, ПМ 90, ПМ) - набор из 4 пластин

Заказать и купить пластину стеклянную, метрологическую

ПМ-90 (ПМ90, ПМ 90) - набор из 4 пластин

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Пластины метрологические

ПМ-15 (ПМ15), ПМ-40 (ПМ40), ПМ-65 (ПМ65), ПМ-90 (ПМ90)

Пластины стеклянные, метрологические ПМ-15 (ПМ15), ПМ-40 (ПМ40), ПМ-65 (ПМ65), ПМ-90 (ПМ90) предназначены для проверки интерференционным методом плоскостности и взаимной параллельности поверхностей микрометров и скоб.

Плоскопараллельные стеклянные пластины ПМ-15 (ПМ15), ПМ-40 (ПМ40), ПМ-65 (ПМ65), ПМ-90 (ПМ90) имеют форму круглых прямых цилиндров с полированными торцевыми поверхностями, являющимися измерительными.

Для проверки инструментов с разными пределами измерений пластины изготавливаются четырех типоразмеров: ПМ-15 (ПМ15), ПМ-40 (ПМ40), ПМ-65 (ПМ65), ПМ-90 (ПМ90). Пластины комплектуются по 4 штуки в набор.

Материал пластин - стекло марки К8 ГОСТ 3514-76.






Технические характеристики
ПМ-15
ПМ-40
ПМ-65
ПМ-90


Диаметр пластин, мм
30±1
30±1
40±1
50±1


Высота пластин, мм
15
40
65
90


Предел измерений, мм
0-25
25-50
50-75
75-100


Отклонение от взаимной параллельности измерительных плоскостей не превышает, мкм
0,6
0,8
0,8
1


Отклонение от плоскостности измерительных плоскостей не превышает, мкм
±0,1
±0,1
±0,1
±0,1


Местное отклонение от плоскостности не более, мкм
±0,03
±0,03
±0,03
±0,03






Так же вы можете заказать и купить пластину метрологическую, поверочную:



ПИ-60, ПИ-60В, ПИ-80, ПИ-100, ПИ-120

ПМ-15, ПМ-40, ПМ-65, ПМ-90
