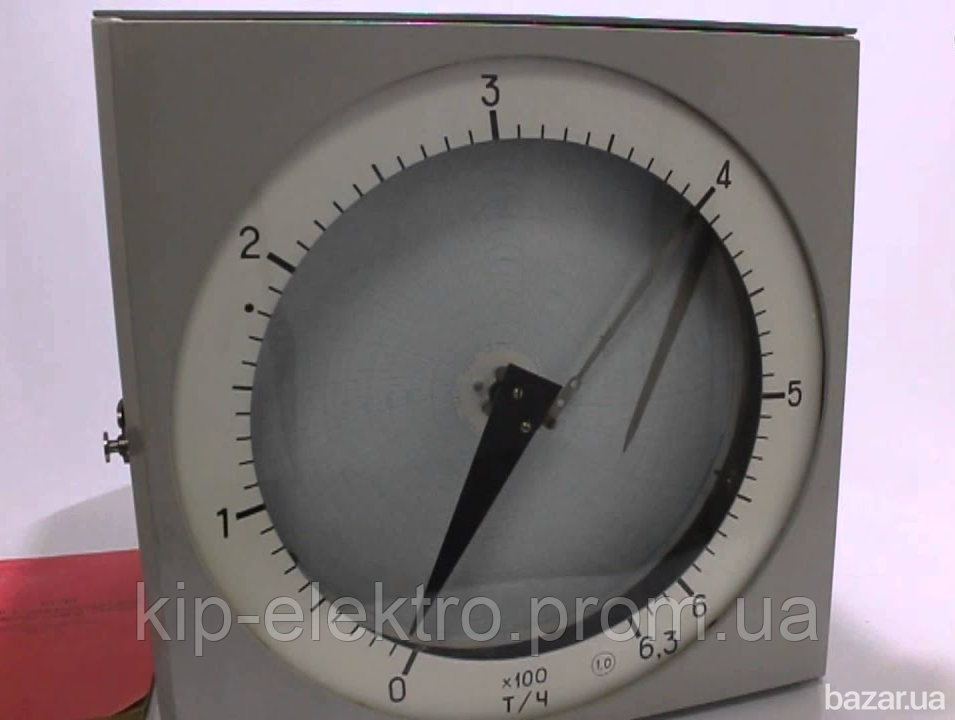

Прибор регистрирующий, самопишущий КСД3 (КСД-3)

Дифференциально-трансформаторный автоматический вторичный взаимозаменяемый прибор для измерения и записи давления, расхода, уровня КСД3 (КСД-3) (КСД3-1000; КСД3-1001; КСД3-1003; КСД3-1010; КСД3-1020; КСД3-1040; КСД3-1040Т; КСД3-1300; КСД3-1301) предназначен для измерения, регистрации и регулирования (при наличии регулирующего устройства) давления, расхода, уровня жидкости и других величин, при измерении которых используются дифиренциально-трансформаторные индуктивные датчики, которые преобразовывают измеряемые неэлектрические величины в электрический параметр — комплексную взаимную индуктивность 0-10 мГ, 10-0-10 мГ.

Климатическое исполнение приборов УХЛ 4.1 (температура: от +5°С до +50°С при влажности не более 80%).

Приборы могут иметь: линейную шкалу для уровня, давления и т.п.; квадратичную шкалу для расхода.

Технические характеристики:



Входной сигнал: 0-10; 10-0-10 мГн

Индикация: круговая шкала d250 мм; длина 560 мм

Сигнализация: 2-позиционное или 3-позиционное сигнальное устройство с независимыми уставками (1 или 2) и контактным выходом , позволяющем коммутировать нагрузку при силе переменного или постоянного тока до 0,13 А и напряжении до 127В

Регистрация: дисковая диаграмма d250 мм

Регулирование: 100 % реостатный задатчик (сопротивление не менее 150 Ом), электрическое позиционное с двумя независимыми уставками нижнего и верхнего пределов зоны регулирования ("много", "мало") и контактным выходом (два реле РЭК28-1), контакты позволяют коммутировать нагрузку при силе переменного или постоянного тока до 1 А и напряжении до 220 В

Преобразование входного сигнала:

- в выходной унифицированный непрерывный токовый сигнал 0-5 мА;

- в выходной переменный электрический сигнал прямоугольной формы частоты 4-8 кГц;

- в выходной унифицированный пневматический сигнал 0,2-1,0 кгс/кв.см (20-100 кПа)

Основная погрешность, %:

- показаний: 1,0

- по токовому преобразованию: 1.5

- по частотному преобразованию: 1,5; 2,5

- регистрации: 1,5

- регулирования: 2,5

Время оборота диска: 24 часа

Быстродействие, с: 5; 16

Исполнение климатическое: УХЛ4.2; к воздействию окружающей среды гр. В4

Питание, потребляемая мощность: 220 В, 50 Гц, не более 35 ВА

Габаритные размеры, мм: 320x320x395
