Регулятор Р25 (Р 25, Р-25, Р25.1.1, Р25.1.2, Р25.2.1, Р25.2.2, Р25.3.1, Р25.3.2)

Заказать и купить регулятор

Р25 (Р 25, Р-25, Р25.1.1, Р25.1.2, Р25.2.1, Р25.2.2, Р25.3.1, Р25.3.2)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

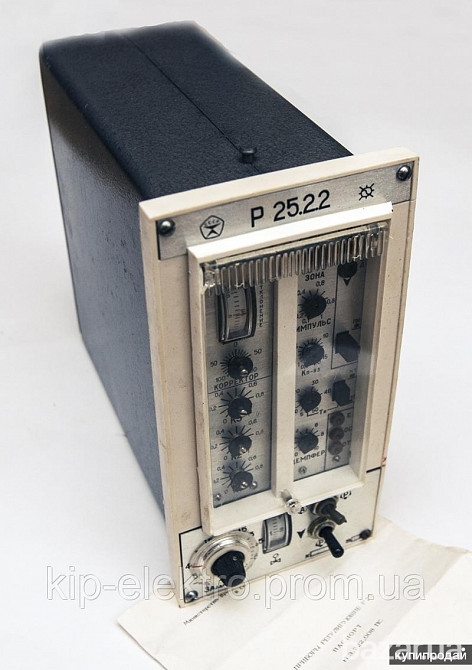

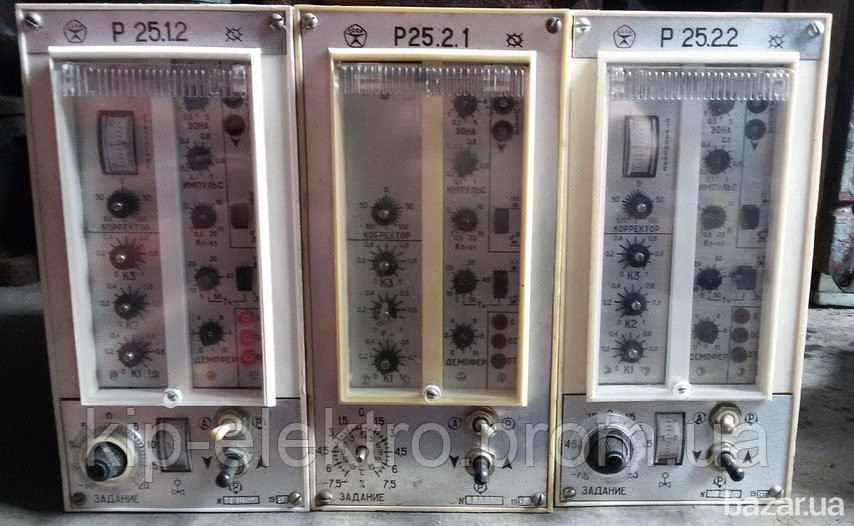

Регулятор Р25

Регулятор Р25 используются в системах автоматического регулирования и управления технологическими процессами

Приборы Р25 выполняют следующие функции:


Суммирование сигналов, поступающих от измерительных преобразователей с естественными электрическими выходными сигналами.
Введение информации о заданном значении величины.
Формирование и усиление сигнала рассогласования.
Формирование на выходе электрических импульсов постоянного или переменного тока для управления исполнительным механизмом с постоянной скоростью перемещения.
Формирование совместно с исполнительным механизмом постоянной скорости пропорционально-интегрального закона регулирования.
Формирование совместно с дифференциатором и исполнительным механизмом постоянной скорости пропорционально-интегрально-дифференциального закона регулирования.
Ручное управление исполнительным механизмом.
Преобразование сигнала от дифференциально-трансформаторного измерительного механизма в сигнал постоянного тока.


Технические параметры


Питание приборов Р25 осуществляется от однофазной сети переменного тока напряжением 220В, с частотой 50±1 Гц.
Мощность, потребляемая от сети, не более 22 В А.2.3. Входное сопротивление:а) для сигнала 0-5 мА ― не более 100 Ом;б) для сигнала 0-20 мА ― не более 25 Ом;в) для сигнала 0-10 В ― не более 15 кОм.
Масса прибора не более 5 кг.
Габаритные размеры прибора 120x240x285 мм.


Регуляторы Р25 рассчитаны на эксплуатацию в закрытых взрывобезопасных помещениях при следующих условиях:

а) температура окружающего воздуха от 5 до 50°С;

б) верхнее значение относительной влажности воздуха ― 80% при 25°С и более низких температурах, без конденсации влаги;

в) атмосферное давление от 630 до 800 мм рт.ст.

г) примеси агрессивных паров и газов в окружающем воздухе должны отсутствовать;

д) вибрация мест крепления и коммутации приборов не более 0,1 мм по амплитуде при частоте до 25 Гц;

е) напряженность внешнего магнитного поля частотой 50 Гц — не более 400 А/м;

ж) амплитуда напряжения продольной помехи (помехи, действующей между корпусом прибора и входной цепью) постоянного или

переменного тока частотой 50 Гц — не более 100 В;

з) напряжение поперечной помехи (помехи, действующей последовательно с входным сигналом) переменного тока частотой 50 Гц — не более 2 мВ для приборов Р25.2 и Р25.3.





Модификация прибора


Вид и номинальный диапазон изменения входных сигналов


Вид и количество подключаемых измерительных преобразователей




Р25.1.1


Сигнал переменного тока частотой 50 Гц от 0 до 0,5 В (изменение взаимоиндуктивности от 0 до 10 мГн )


От 1 до 3 дифференциально-тран-сформаторных измерительных преобразователей




Р25.1.2


Сигнал переменного тока частотой 50 Гц от
